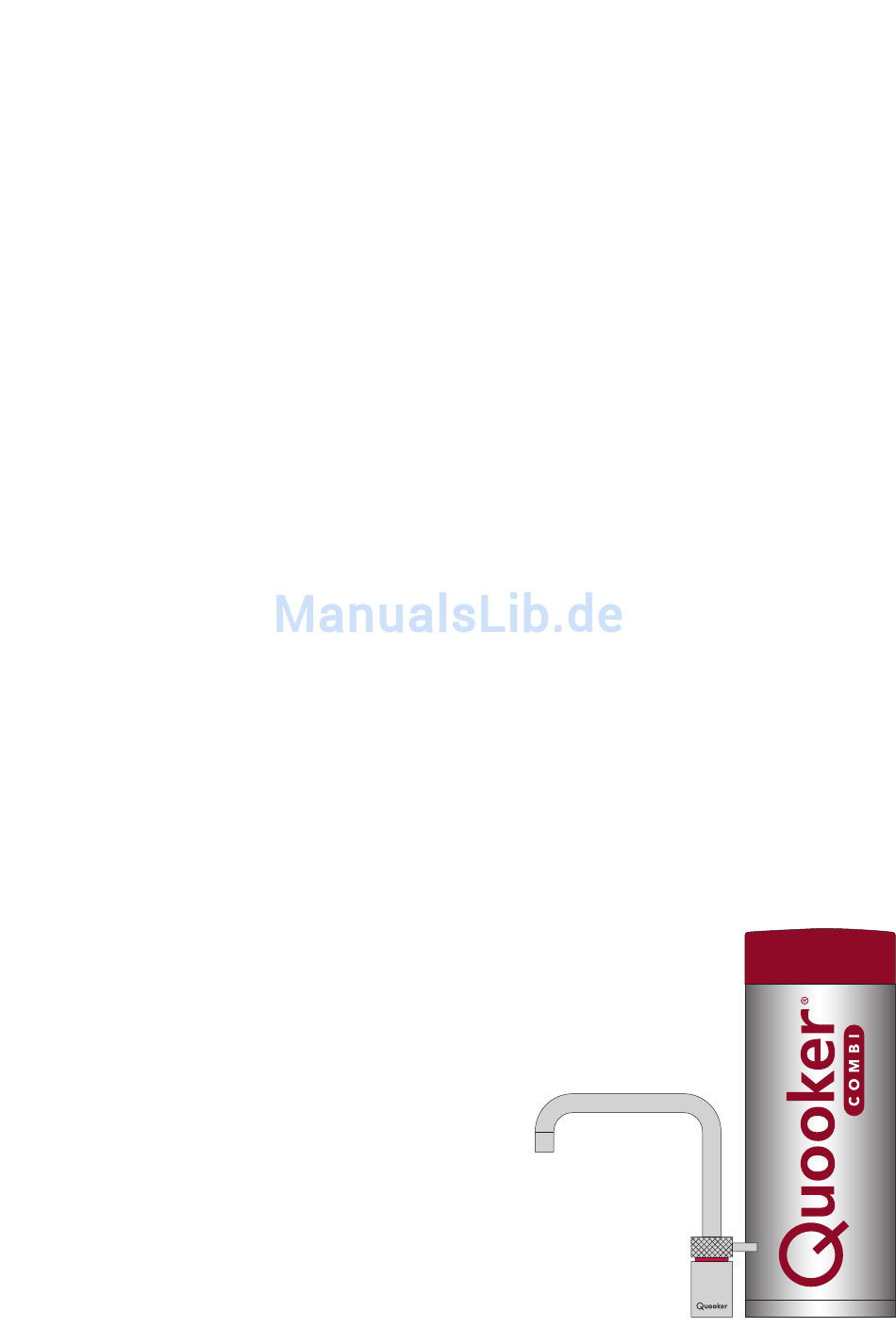

- Seite 1 Installationsanleitung Nordic Mischbatterie Bitte lesen Sie vor der Installation zunächst diese Anleitung...
- Seite 2 Einleitung Installation, Pflege und Garantie Damit sieht Ihre Anrichte garantiert elegant aus: ein Kochend-Wasser-Hahn und eine Mischbatterie im gleichen Design. Das ist das Hahnset 'Nordic'. Es ist als Chrom- oder Verchromt gebürstet Ausführung erhältlich. Die Nordic Round- Hähne haben einen runden Auslauf, Nordic Square-Hähne einen geraden Auslauf. In dieser Montageanleitung finden Sie technische Spezifikationen, eine Montage - anleitung und sonstige Informationen zur Mischbatterie.
-
Seite 3: Inhalt Der Verpackung
Inhalt der Verpackung 1. Nordic Square Mischbatterie oder 2. Nordic Round Mischbatterie 3. Zufuhrschläuche 4. Beutel mit (von oben nach unten) hufeisenförmigem Klemmteil, Schraube, Verbindungsstück, Gummidichtung und Kunststoffdreieck zur Befestigung (nur erforderlich bei Anrichten, die dünner als 10 mm sind). - Seite 4 Loch bohren • Auf den nachstehenden Abbildungen sehen Sie, wo die Mischbatterie am besten montiert werden kann. • Der Drehkreis des Auslaufs beträgt 22,5 cm ab Hahnlochmitte. Dies ist ent- scheidend dafür, wie weit der Auslauf in die Spüle ragt. 1 Loch bohren Wählen Sie eine geeignete Stelle für die Mischbatterie aus (siehe Beispiele).
- Seite 5 2 Hahn festziehen Das hufeisenförmige Klemmteil auf die Schläuche legen. Die Anziehschraube auf das Gewindeende schrauben. Den Hahn so drehen, dass das Quooker- Logo in Richtung Benutzer weist. Der Bediengriff steht im Kalt-Stand parallel zum Rand der Anrichte. Die Anzieh - schraube mit einem Rohr-, Steck- oder Gabelschlüssel festziehen.
- Seite 6 Gebrauch • HINWEIS Drehen Sie den Hahnauslauf niemals ganz nach hinten. Der Hahnauslauf könnte sich lösen. 1 Warmes und kaltes Wasser Für warmes Wasser ziehen Sie den Bediengriff in Ihre Richtung, für kaltes Wasser den Griff in die entgegen - gesetzte Richtung ziehen.
-
Seite 7: Wartung
Wartung • Bei sehr kalkhaltigem Wasser muss das Hahnsieb regelmäßig entkalkt werden. Es hat eine Gummieinlage, von der der Kalk mühelos abgerieben werden kann. Die Mischbatterie kann mit einem weichen Tuch und milder, säurefreier Seife gereinigt werden. 1 Hahnsieb entkalken Bei einem unregelmäßigen Wasser - strahl kann der Kalk abgerieben werden. - Seite 8 Q U O O K E R D E U T S C H L A N D G M B H Kronprinzenstraße 138 40217 Düsseldorf (D) T +49 (0)211 30036995 F +49 (0)211 30036996 E-Mail info@quooker.de Internet www.quooker.de...
