Anleitung | APP 11-13 und APP 16-22
36

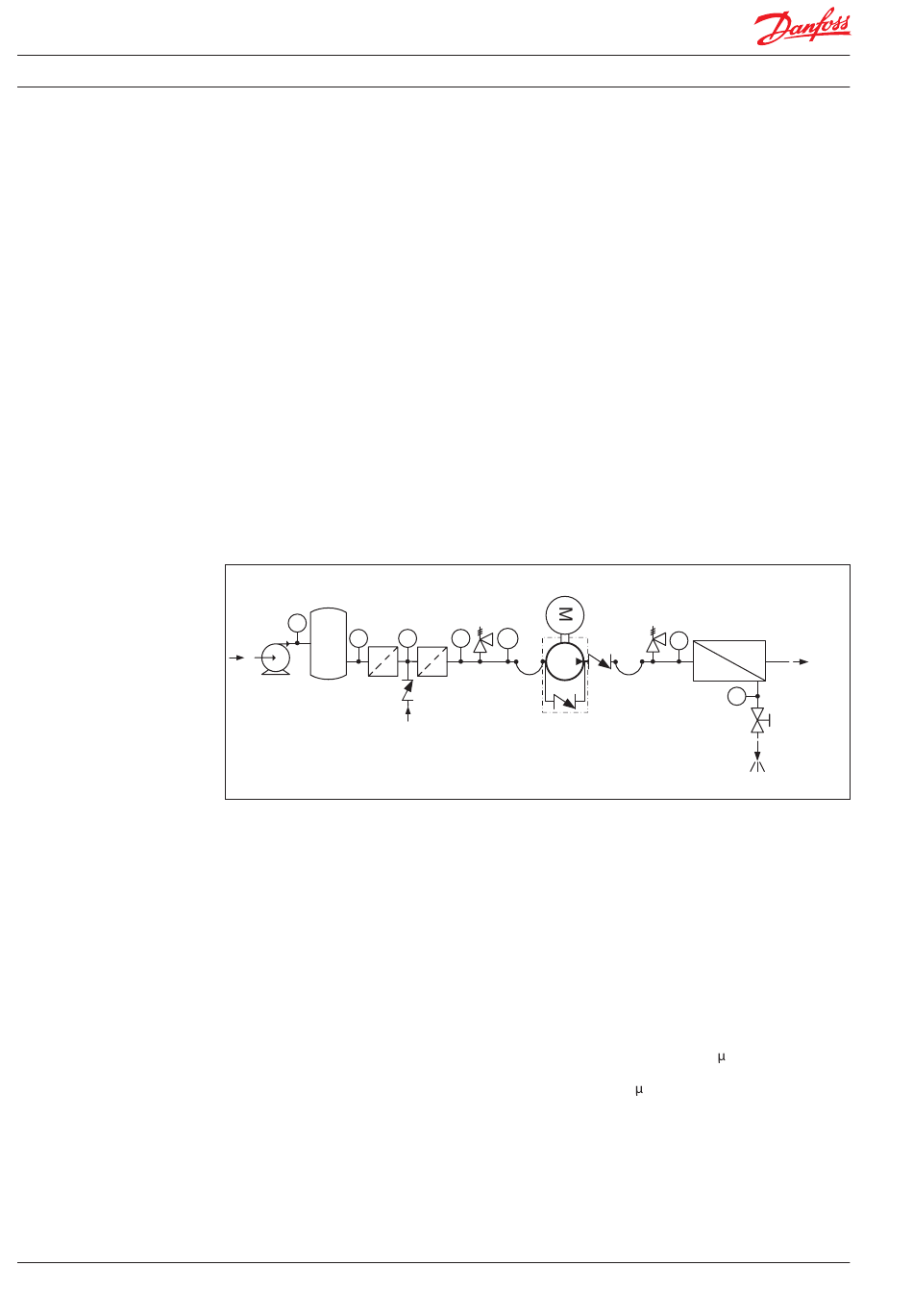

2.2 Bevorzugte Systemdesign und P&ID
1.
Bemessen Sie die Einlassleitung so, dass ein
minimaler Druckverlust auftritt (hoher
Durchfluss, minimale Rohrlänge, minimale
Anzahl an Rohrbögen/Anschlüssen, Fittings
mit geringen oder keinen Druckverlusten).
2.
Bauen Sie einen Einlassfilter vor der
APP Pumpe ein. Wenden Sie sich bitte
an der Filtration Datenblatt um den
richtigen Filter zu wählen.
3.
Bauen Sie einen Überwachungsdruck-
schalter (3) zwischen dem Filter und dem
Pumpeneintritt ein. Der Überwachungs-
schalter muss die Pumpe bei Druck niedri-
ger als der Minimaldruck stoppen.
4.
Verwenden Sie flexible Schläuche,(4) um
Vibrationen und Geräusche zu minimieren.
5.
Um das Risiko von Kavitation und
anderen Pumpenschäden zu vermeiden,
muss der Eingangsdruck der Pumpe
immer den spezifikationen entsprechen.
Media filter
PI
PI
Feed
Fresh water
permeat flush
2.3 Reversible pumpen
Wenn am Austritt der Pumpen ein hoher Druck
herrscht und der elektrische Motor nicht
eingeschaltet ist, drehen sich die Pumpen
rückwärts. Sofern der Druck am Eintritt nicht den
maximalen Druck (10 barg/145 psig) überschreitet,
werden die Pumpen dadurch nicht
beschädigt.
Wenn in der Einlassleitung ein Rückschlagventil
montiert wird, ist auch ein Niederdruck-Sicher-
heitsventil erforderlich.
Alternativ kann ein Hochdruck-Rückschlagventil
in der Druckleitung der Pumpe eingebaut
werden, damit verhindert wird, dass die Pumpe
die Drehrichtung verändert.
Durch den gestrichelten Teil des Aufbaus wird
sichergestellt, dass der Eingangsdruck 10 barg
(145 psig) nicht überschreitet, wenn ein
Rückschlagventil in der Einlassleitung montiert
wird.
Um das Risiko der Kavitation zu vermeiden, muss
der Eingangsdruck an der Pumpe Min. 3 barg
(43 psig) sein.
Die Einlassleitung muß korrekt angespannt
werden, da möglicher Lufteintritt Kavitation
verursachen wird.
180R9264 | AQ115586503043de-000902 | IOM APP 11-13 Pumps | 12.2021
6.
7.
8.
Hinweis:
Wenn ein Rückschlagventil in der
Einlassleitung montiert wird, ist zwischen dem
Rückschlagventil und der Pumpe auch ein
Niederdruck-Sicherheitsventil als Schutz vor
Hochdruckspitzen erforderlich.
PI
PI
PT
2.4 Allgemeine Hinweise
Filtration
Eine gute Filtration ist entscheidend für eine
lange und störungsfreie Lebensdauer der
Pumpe.
Da Wasser eine sehr niedrige Viskosität
hat, sind die APP Pumpen mit sehr engen
Zwischenraum konstruiert , um interne Leckagen
zu steuern und Komponentenleistung zu
verbessern. Deshalb ist es wichtig, dass der
Einlasswasser richtig gefiltert wird, um den
Verschleiß der Pumpe zu minimieren.
Der Hauptfilter muss bei 10 m abs; eine
Filtrationseffizienz von 99,98% aufweisen.Wir
empfehlen 10 m abs. bewertet Präzision
Tiefenfilterpatronen zu verwenden β10 ≥ 5000
(äquivalent zu einem Filtrationswirkungsgrad
von 99,98%). Beutelfilter und Schnurwundfilter-
patronen haben in der Regel nur 50% Abscheide-
grad. Dies bedeutet, dass für jede 100.000
Teilchen den Filter erreicht, 50.000 Teilchen
werden durchlaufen zum verglich mit nur 20
Teilchen in einem Filter mit einem Wirkungsgrad
von 99,98%.
Im Austritt kann ein Rückschlagventil (6)
installiert werden, um ein Rückwärtslaufen
der Pumpe zu vermeiden.
Ein Rückschlagventil (7) im Auslass kann
installiert werden, um einen Rückschlag
der Pumpe zu vermeiden. Die Wasser
menge im Membrangefäß wirkt wie ein
Akkumulator und wird bei kurzzeitigem
Stillstand der Pumpe zurückfließen.
Ein Sicherheitsventil oder ein Überdruck
ventil (8) kann installiert werden, um
Systemschäden zu vermeiden, da die
Danfoss APP Pumpe unabhängig vom
Gegendruck sofort nach dem Start Druck
und Durchfluss erzeugt.
PI
PI
Brine
Permeate
