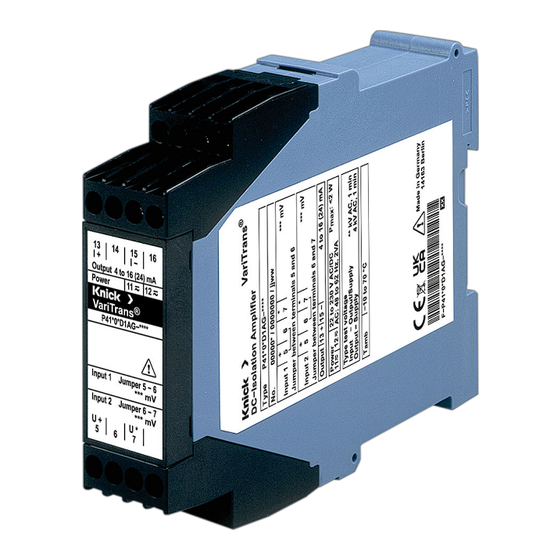

- Seite 1 P41000 AG Betriebsanleitung Hochspannungs-Trennverstärker Vor Installation lesen. www.knick.de Für künftige Verwendung aufbewahren.
-
Seite 2: Ergänzende Hinweise
P41000 AG Ergänzende Hinweise Lesen Sie dieses Dokument und bewahren Sie es für künftige Verwendung auf. Stellen Sie bitte vor der Montage, der Installation, dem Betrieb oder der Instandhaltung des Produkts sicher, dass Sie die hierin beschriebenen Anweisungen und Risiken vollumfänglich verstehen. Befolgen Sie unbedingt alle Sicherheitshinweise. -
Seite 3: Inhaltsverzeichnis
P41000 AG Inhaltsverzeichnis 1 Sicherheit ............................1.1 Bestimmungsgemäßer Gebrauch........................1.2 Anforderungen an das Personal ........................1.3 Isolation ................................... 2 Produkt............................2.1 Lieferumfang ................................. 2.2 Produktidentifikation ............................2.3 Typenschilder ................................ 2.4 Symbole und Kennzeichnungen........................2.5 Funktion .................................. 2.5.1 Funktionsbeschreibung ........................2.5.2 Übertragungskennlinien ........................ -
Seite 4: Sicherheit
Dieses Dokument enthält wichtige Anweisungen für den Gebrauch des Produkts. Befolgen Sie diese immer genau und betreiben Sie das Produkt mit Sorgfalt. Bei allen Fragen steht die Knick Elektronische Messgeräte GmbH & Co. KG (nachstehend auch als „ Knick“ bezeichnet) unter den auf der Rückseite dieses Dokuments angegebenen Kontaktdaten zur Verfügung. -
Seite 5: Produkt
• Installationsanleitung mit Sicherheitshinweisen Hinweis: Die Betriebsanleitung (dieses Dokument) wird elektronisch veröffentlicht. knick.de ➜ 2.2 Produktidentifikation Die verschiedenen Ausführungen des Produkts P41000 AG sind in einer Typenbezeichnung codiert. Die Typenbezeichnung ist auf dem Typenschild und dem Lieferschein angegeben. Typenschilder, S. 6 ➜ Eingang Ausgang Prüfspannung... -
Seite 6: Typenschilder
P41000 AG 2.3 Typenschilder P41000 AG ist auf der Seite und der Vorderseite des Gehäuses durch Typenschilder gekennzeichnet. Abhängig von der Ausführung des Produkts sind unterschiedliche Informationen auf den Typen- schildern angegeben. Produktidentifikation, S. 5 ➜ Additional Input Ratings (UL 347):... -
Seite 7: Symbole Und Kennzeichnungen
Eingangssignal (Adaptive Gain). Übertragungskennlinien, S. 9 ➜ Das Produkt ist ab Werk konfiguriert und hat keine Bedienelemente. Die Hilfsenergie zum Betrieb des P41000 AG wird durch ein integriertes Weitbereichsnetzteil bereit- gestellt. Hilfsenergie, S. 15 ➜ Sehen Sie dazu auch Bestimmungsgemäßer Gebrauch, S. - Seite 8 P41000 AG Hysterese Beim Durchfahren der Übertragungskennlinie kommt es zu einem verzögerten Umschalten der Ver- stärkung (Hysterese). Übertragungskennlinien, S. 9 ➜ Die nachfolgende Abbildung stellt die Hysterese zwischen oberem und unterem Schaltpunkt beispiel- haft für die bipolare Übertragungskennlinie dar. 23,2...
-
Seite 9: Übertragungskennlinien
P41000 AG 2.5.2 Übertragungskennlinien Übertragungskennlinie bei unipolarem Eingangsbereich 23,2 22,4 21,6 20,8 19,2 18,4 17,6 16,8 in,nom Übertragungskennlinie bei bipolarem Eingangsbereich 23,2 22,4 21,6 20,8 19,2 18,4 17,6 16,8 in,nom... -
Seite 10: Applikationsbeispiel
Sehen Sie dazu auch Produktidentifikation, S. 5 ➜ 2.5.4 Shunt-Monitoring P41000 AG ist optional mit Shunt-Monitoring verfügbar. Produktidentifikation, S. 5 ➜ Das Produkt erkennt eine Unterbrechung der Verbindung zum Shunt-Widerstand. Eine Unterbrechung liegt beispielsweise vor, wenn der Eingang nicht beschaltet oder die Leitung beschädigt ist. -
Seite 11: Installation Und Inbetriebnahme
Elektrische Anlage in den Ausgangszustand zurücksetzen. Maßnahmen zur Sicherstellung der Spannungsfreiheit in umgekehrter Reihenfolge wieder aufheben. Hilfsenergie einschalten. Hinweis: Die Hilfsenergie zum Betrieb des P41000 AG wird über ein integriertes Weitbereichsnetzteil (20 … 253 V AC/DC) bereitgestellt. Sehen Sie dazu auch Typenschilder, S. 6 ➜... -
Seite 12: Betrieb
P41000 AG 2.8 Betrieb P41000 AG ist für den Dauerbetrieb ausgelegt. Das Produkt muss innerhalb eines abschließbaren Schaltschranks betrieben werden. Der Gebrauch des Produkts ist nur zulässig, wenn die angegebenen Betriebsbedingungen eingehalten werden. Technische Daten, S. 15 ➜ Das Produkt ist ab Werk konfiguriert und hat keine Bedienelemente. -
Seite 13: Außerbetriebnahme
Details zur Rücknahme und der umweltverträglichen Entsorgung von Elektro- und Elektronikgeräten finden Sie in der Herstellererklärung auf unserer Website. Wenn Sie Rückfragen, Anregungen oder Fra- gen zum Recycling von Elektro- und Elektronik-Altgeräten der Fa. Knick haben, schreiben Sie uns eine E‑Mail an: support@knick.de... -
Seite 14: Maßzeichnungen
P41000 AG 2.12 Maßzeichnungen Hinweis: Alle Abmessungen sind in Millimeter [Zoll] angegeben. -
Seite 15: Technische Daten
P41000 AG 2.13 Technische Daten Eingang Eingang, nominell bipolar −30 … 30 mV, −50 … 50 mV, −60 … 60 mV −100 … 100 mV, −120 … 120 mV unipolar 0 … 30 mV, 0 … 50 mV, 0 … 60 mV 0 … 100 mV, 0 … 120 mV Eingangswiderstand ca. 100 kΩ Eingangskapazität < 12 nF Überlastbarkeit dauernd 1100 % von U in,nom kurzzeitig 10 V, für max. 500 ms, einmal pro Stunde Ausgang Ausgang 4 … 16 mA … 24 mA Max. Ausgangsstrom 25 mA < I < 55 mA @ 0 Ω... -
Seite 16: Normen Und Zulassungen
2200 V AC (45 … 65 Hz) / DC nach UL 347 P4110*D1‑AG0* 3600 V AC (45 … 65 Hz) / DC Eingangsstrom < 50 μA BIL/Bemessungsstoß- 30 kV (1,2/50 µs) spannung Überspannungskategorie Verschmutzungsgrad P41000 AG enthält keine Komponenten mit Wartungsbedarf. Nur Kupfer-Leitungen verwenden. Normen und Zulassungen Produktfamiliennorm EN 61326‑1 Störaussendung Klasse B Störfestigkeit Industriebereich gelisted nach UL 347 E356768 Mechanische Belastbarkeit IEC 61373... - Seite 17 P41000 AG Gerät Umgebungstemperatur Betrieb −10 … 70 °C (14 … 158 °F) Transport und Lagerung −40 … 85 °C (−40 … 185 °F) Umgebungsbedingungen Verwendung im Innenraum relative Luftfeuchte 5 … 95 %, keine Betauung Höhenlage bis 2000 m (6500 ft), Luftdruck: 790 … 1060 hPa Bauform Anreihgehäuse mit Schraubklemmen (Anziehdrehmoment max. 0,8 Nm) Gehäusebreite P41000 AG 22,5 mm weitere Abmessungen Maßzeichnungen, S. 14 ➜...
-
Seite 18: Abkürzungen
P41000 AG Abkürzungen Adaptive Gain (adaptive Verstärkungsumschaltung) Basic Impulse Level (Bemessungsisolationsspannung nach UL 347) Conformité Européenne (Europäische Konformität) Elektromagnetische Verträglichkeit Europäische Norm Electrostatic Discharge (elektrostatische Entladung) International Protection / Ingress Protection (Schutz gegen Eindringen) Overvoltage Category (Überspannungskategorie gegenüber einer Stoßspannung) -
Seite 19: Glossar
P41000 AG Glossar Adaptive Gain Änderung der Verstärkung an einem definierten Schaltpunkt. CE-Kennzeichnung Herstellererklärung gemäß EU-Verordnung 765/2008, dass das Produkt den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Europäischen Union über ihre Anbringung festgelegt sind. Gefährdung Eine Gefährdung ist definiert als potentielle Schadensquelle. Der Begriff „Gefährdung” kann spezifiziert werden, um den... -
Seite 20: Stichwortverzeichnis
P41000 AG Stichwortverzeichnis 35-mm-Tragschiene Maßzeichnung Abhilfen, Störungen Adaptive Gain Normen Anforderungen an das Personal Anschlüsse Anschlussschraube M3,5 Personal Anwendungsbeispiel Produktschlüssel Applikationsbeispiel Prüfspannung Ausführungen Ausgang Recycling Rücknahme Altgeräte Befestigung Rücksendung Bereichswahl Bestellnummer Betriebsbereiche Brücke Sachschäden Schaltpunkt Shunt-Monitoring Sicherheitshinweise Eingangsbereiche Sicherheitskapitel Einlegebrücke Störungszustände... - Seite 21 P41000 AG Notizen...
