Schritt 8
AK23
NOTIZ
Die Giebel sind ineinander verschachtelt
und könnten für ein Ganzes gehalten
werden. Vorsichtig trennen
sie, bevor Sie fortfahren.
1

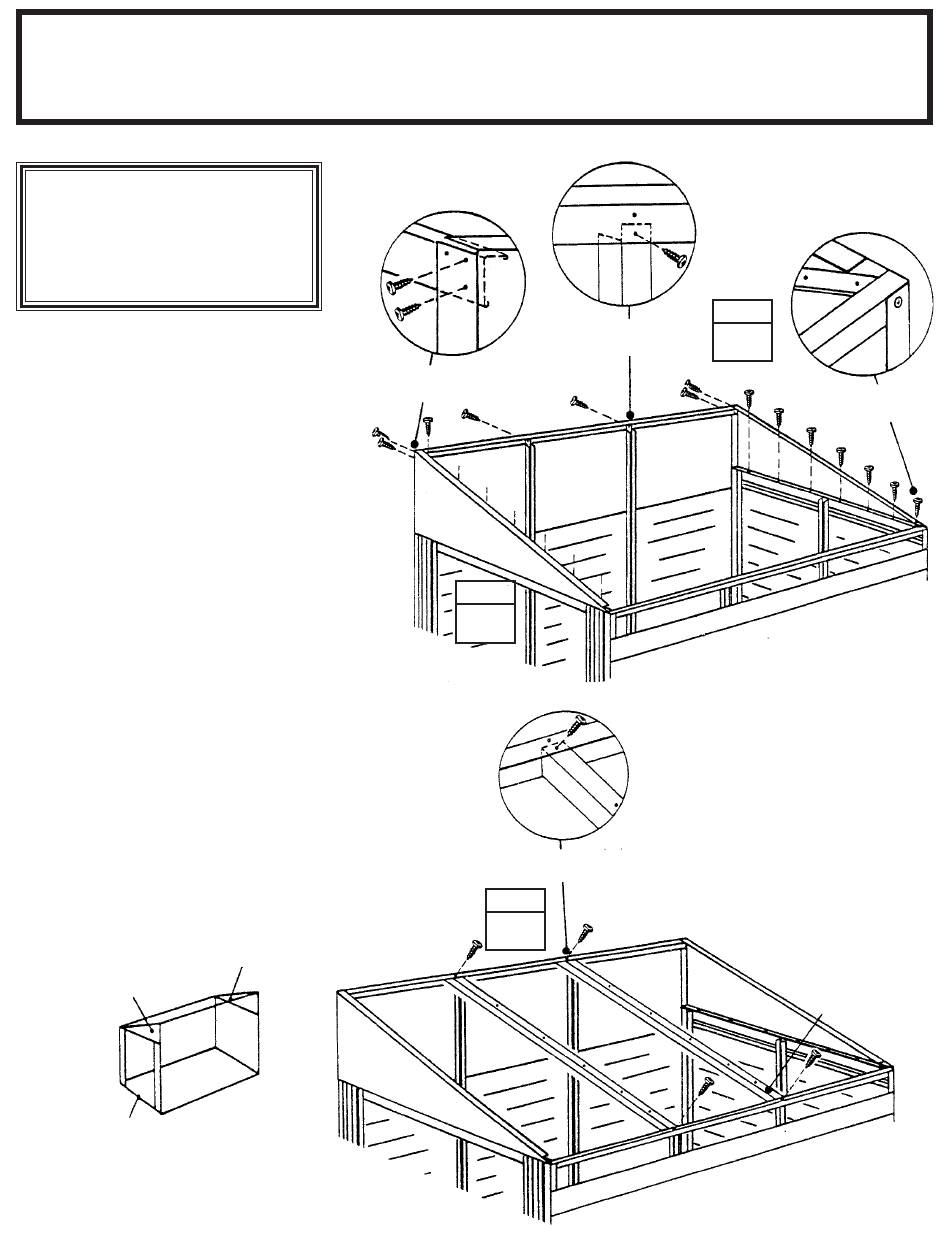

Heben Sie einen linken Giebel an und befestigen Sie ihn mit
Schrauben oben auf dem Kopfteil, wobei der Unterschenkel
unter dem seitlichen Traufrahmen an der Ecke liegt.
Wiederholen Sie Schritt 1 mit dem rechten Giebel für
die gegenüberliegende Gebäudeseite.
2
Befestigen Sie den seitlichen Giebelrahmen mit zwei
Schrauben an den inneren oberen Ecken der Giebel,
wobei das obere, kürzere Bein zum Gebäudeinneren
zeigt. Befestigen Sie die obere Lasche der
Seitenständer mit Schrauben am unteren Loch im
Seitenspitzenrahmen.
3
Dachrahmen unter Seitenspitze und
Traufrahmen positionieren. Stellen Sie sicher, dass
das Ende des Rahmens mit dem kürzesten
Abstand zwischen dem 1. und 2. Loch an der
unteren Seite des Traufrahmens positioniert ist,
und befestigen Sie es mit Schrauben.
8060
Rechtes Ende
Türposition
Benötigte Teile für
Giebel/Spitze/Dachrahmen
Position von
Seitlicher Spitzenrahmen
8061
Seitlicher Spitzenrahmen
Am unteren Loch befestigen
8069
8061
SCHRITT
1
Befestigen Sie das untere Loch von
Seitlicher Spitzenrahmen
SCHRITT
3
8066
8066
20
8061 Linker Giebel (1) 8060
Rechter Giebel (1) 8069
Seitenspitzenrahmen (1) 8066
Dachrahmen (2)
SCHRITT
2
Giebel passt darunter
Seitlicher Traufrahmen
8060
Knapper Platz
zwischen 1
und 2. Loch
