Webasto Thermo Top C Bedienungsanleitung Seite 11

3
1
Ident.-Nr.: 1314799B
1
2
1
3
90°
1
3 2
Stand: 03.02.2014

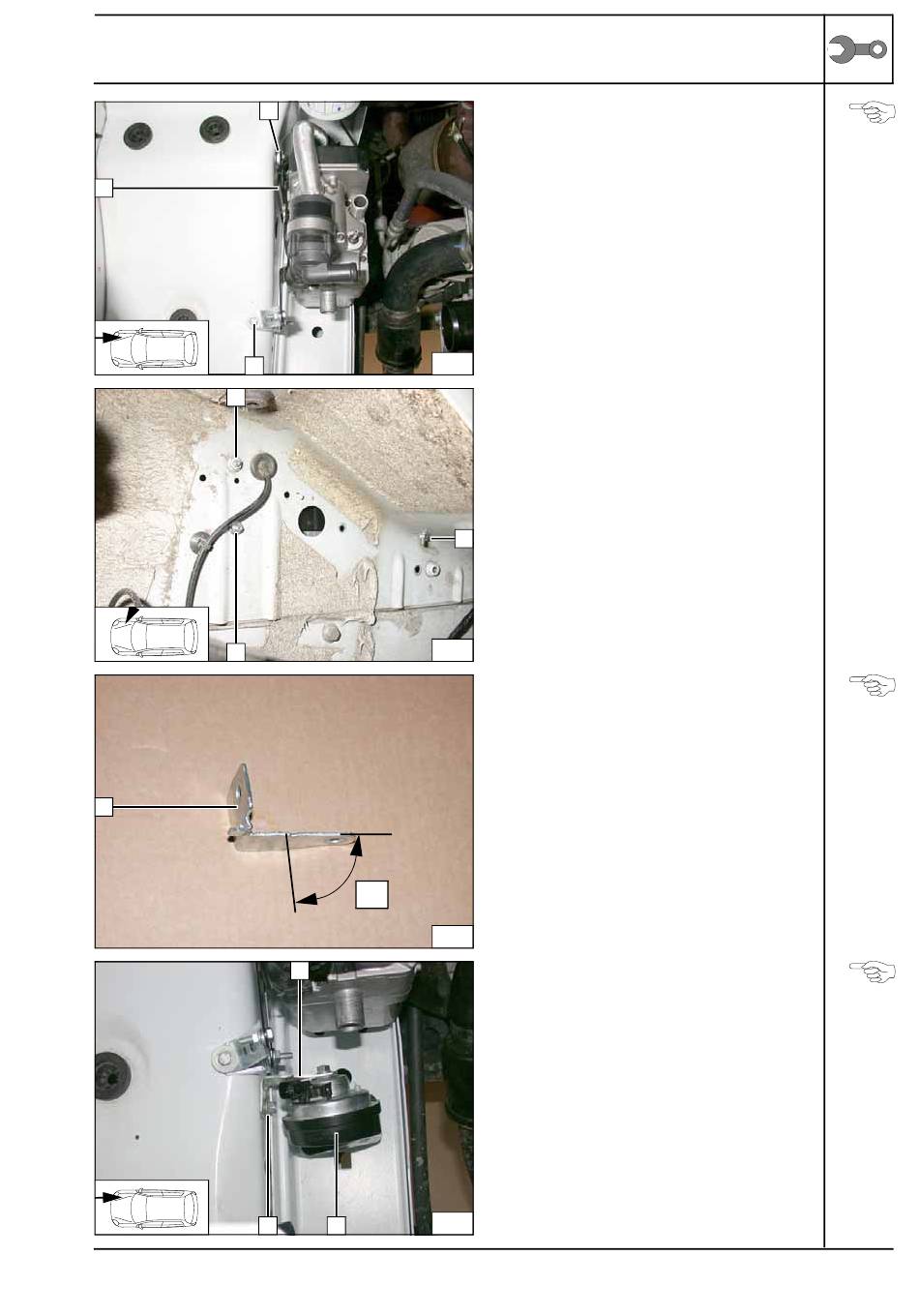

Heizgerät einbauen
Siehe auch nachfolgende Abbildung!
1 Schraube an vorhandene Gewindeboh-
rung
2 Schraube M6x20, Karosseriescheibe,
Bundmutter
3 Schraube M6x20, Bundmutter
16
2
17
Halter 1 um 90° abwinkeln!
18
Lage aller Bauteile kontrollieren, wenn nötig
korrigieren. Auf Freigängigkeit achten!
1 Halterung Hupe
2 Hupe
3 Fzg.eigene Schraube, vorhandene
Gewindebohrung
19
© Webasto Thermo & Comfort SE
Ford Transit
Heizgerät
montieren
Heizgerät
montieren
Halterung
Hupe vor-
bereiten
Hupe mon-
tieren
11
