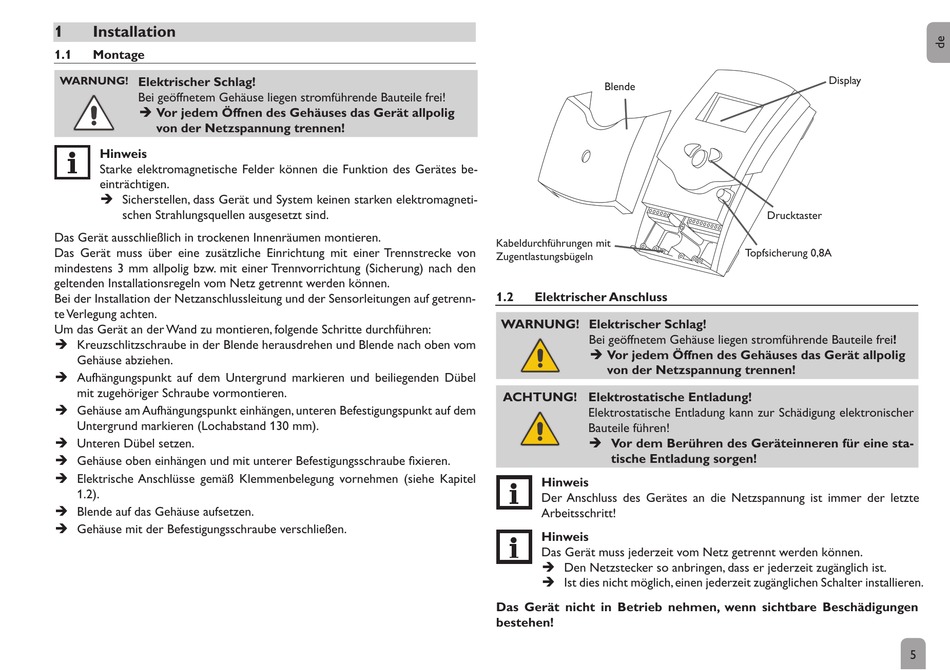

1
Installation
1.1
Montage
WARNUNG!
Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
Hinweis
Starke elektromagnetische Felder können die Funktion des Gerätes be-
einträchtigen.
Î Sicherstellen, dass Gerät und System keinen starken elektromagneti-
schen Strahlungsquellen ausgesetzt sind.
Das Gerät ausschließlich in trockenen Innenräumen montieren.
Das Gerät muss über eine zusätzliche Einrichtung mit einer Trennstrecke von
mindestens 3 mm allpolig bzw. mit einer Trennvorrichtung (Sicherung) nach den
geltenden Installationsregeln vom Netz getrennt werden können.
Bei der Installation der Netzanschlussleitung und der Sensorleitungen auf getrenn-
te Verlegung achten.
Um das Gerät an der Wand zu montieren, folgende Schritte durchführen:
Î Kreuzschlitzschraube in der Blende herausdrehen und Blende nach oben vom
Gehäuse abziehen.
Î Aufhängungspunkt auf dem Untergrund markieren und beiliegenden Dübel
mit zugehöriger Schraube vormontieren.
Î Gehäuse am Aufhängungspunkt einhängen, unteren Befestigungspunkt auf dem
Untergrund markieren (Lochabstand 130 mm).
Î Unteren Dübel setzen.
Î Gehäuse oben einhängen und mit unterer Befestigungsschraube fixieren.
Î Elektrische Anschlüsse gemäß Klemmenbelegung vornehmen (siehe Kapitel
1.2).
Î Blende auf das Gehäuse aufsetzen.
Î Gehäuse mit der Befestigungsschraube verschließen.
Blende
Kabeldurchführungen mit
Zugentlastungsbügeln
1.2
Elektrischer Anschluss
WARNUNG! Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
ACHtUNG! Elektrostatische Entladung!
Elektrostatische Entladung kann zur Schädigung elektronischer
Bauteile führen!
Î Vor dem Berühren des Geräteinneren für eine sta-
tische Entladung sorgen!
Hinweis
Der Anschluss des Gerätes an die Netzspannung ist immer der letzte
Arbeitsschritt!
Hinweis
Das Gerät muss jederzeit vom Netz getrennt werden können.
Î Den Netzstecker so anbringen, dass er jederzeit zugänglich ist.
Î Ist dies nicht möglich, einen jederzeit zugänglichen Schalter installieren.
Das Gerät nicht in Betrieb nehmen, wenn sichtbare Beschädigungen
bestehen!
Display
Drucktaster
Topfsicherung 0,8A
5
