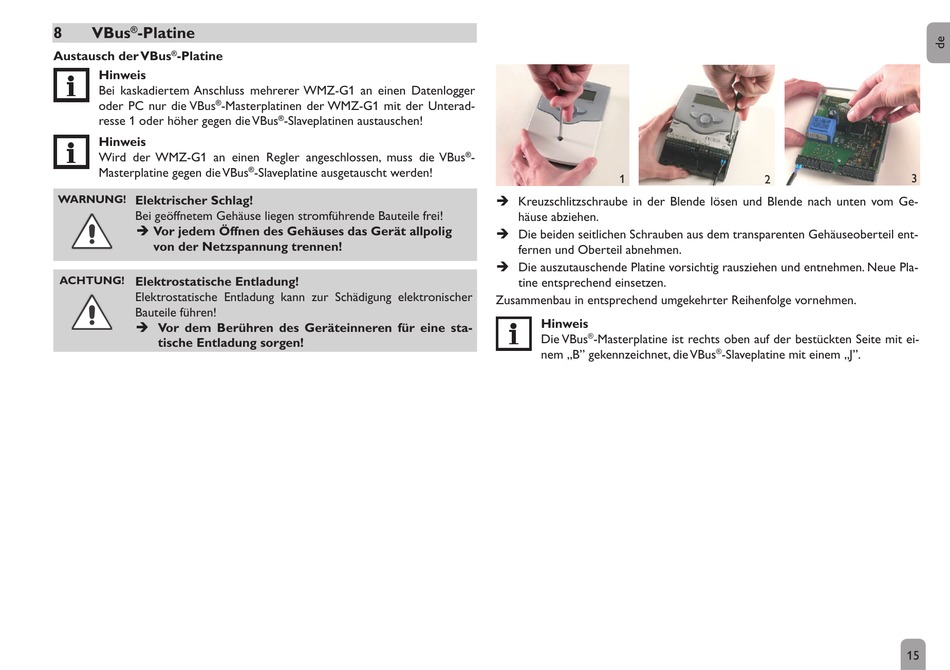

8
VBus
-Platine
®
Austausch der VBus
-Platine
®
Hinweis
Bei kaskadiertem Anschluss mehrerer WMZ-G1 an einen Datenlogger
oder PC nur die VBus
®
-Masterplatinen der WMZ-G1 mit der Unterad-
resse 1 oder höher gegen die VBus
Hinweis
Wird der WMZ-G1 an einen Regler angeschlossen, muss die VBus
Masterplatine gegen die VBus
WARNUNG!
Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
ACHtUNG!
Elektrostatische Entladung!
Elektrostatische Entladung kann zur Schädigung elektronischer
Bauteile führen!
Î Vor dem Berühren des Geräteinneren für eine sta-
tische Entladung sorgen!
-Slaveplatinen austauschen!
®
®
-Slaveplatine ausgetauscht werden!
-
®
1
Î Kreuzschlitzschraube in der Blende lösen und Blende nach unten vom Ge-
häuse abziehen.
Î Die beiden seitlichen Schrauben aus dem transparenten Gehäuseoberteil ent-
fernen und Oberteil abnehmen.
Î Die auszutauschende Platine vorsichtig rausziehen und entnehmen. Neue Pla-
tine entsprechend einsetzen.
Zusammenbau in entsprechend umgekehrter Reihenfolge vornehmen.
Hinweis
Die VBus
-Masterplatine ist rechts oben auf der bestückten Seite mit ei-
®
nem „B" gekennzeichnet, die VBus
2
-Slaveplatine mit einem „J".
®
3
15
