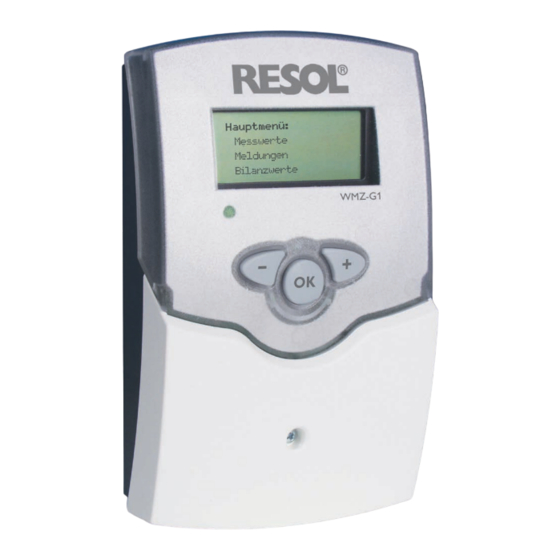

WMZ-G1
Wärmemengenzähler
Handbuch für den
Fachhandwerker
Montage
Anschluss
Bedienung
de
Vielen Dank für den Kauf dieses RESOL-Gerätes.
Handbuch
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
Bitte bewahren Sie diese Anleitung sorgfältig auf.
www.resol.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Resol WMZ-G1
Inhaltszusammenfassung für Resol WMZ-G1
- Seite 1 Wärmemengenzähler Handbuch für den Fachhandwerker Montage Anschluss Bedienung Vielen Dank für den Kauf dieses RESOL-Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf. www.resol.de...
- Seite 2 Î Es wird angegeben, wie die Gefahr vermieden werden Bestimmungsgemäße Verwendung kann! Der WMZ-G1 ist zur Messung und Anzeige von Anlagendaten mittels Grundfos Direct Sensors™ unter Berücksichtigung der in dieser Anleitung angegebenen Signalwörter kennzeichnen die Schwere der Gefahr, die auftritt, wenn sie nicht technischen Daten bestimmt.
-
Seite 3: Inhaltsverzeichnis
– abhängig vom Typ Volumenstrom, relativer Druck oder Differenzdruck – messen. Eine Wärmemengenzählung ist möglich, wenn zwei Grundfos Direct Sensors™ an- geschlossen sind und mindestens einer der beiden vom Typ VFS ist. Der WMZ-G1 überwacht auch die Betriebszustände der Anlage und zeigt Abweichungen an. -
Seite 4: Übersicht
Messbereich: -30 … +150 °C • Speziell für Grundfos Direct Sensors VFS, RPS und DPS ™ Eingänge: 2 Grundfos Direct Sensors VFS, RPS oder DPS • Einfacher Anschluss Schnittstelle: RESOL VBus ® • Dot-Matrix-Display Aufhängung • Funktionskontrolle • Konfigurierbare Kontrollparameter 2.6"... -
Seite 5: Installation
Installation Montage Display WARNUNG! Elektrischer Schlag! Blende Bei geöffnetem Gehäuse liegen stromführende Bauteile frei! Î Vor jedem Öffnen des Gehäuses das Gerät allpolig von der Netzspannung trennen! Hinweis Starke elektromagnetische Felder können die Funktion des Gerätes be- einträchtigen. Î Sicherstellen, dass Gerät und System keinen starken elektromagneti- schen Strahlungsquellen ausgesetzt sind. -
Seite 6: Datenkommunikation / Bus
(50 … 60 Hz) betragen. Flexible Leitungen sind mit den beiliegenden Zugentlas- tungsbügeln und den zugehörigen Schrauben am Gehäuse zu fixieren. Netz / Mains 220 ... 240 V~ Der WMZ-G1 ist mit 1 Relais ausgestattet, an das ein Verbraucher angeschlossen werden kann: Relais 1 2 (1) A (220 ... 240) V~... -
Seite 7: Bedienung Und Funktion
Nach kurzer Betriebszeit schaltet das Display zurück in das Menü Messwerte, das während des Normalbetriebs angezeigt wird. Inbetriebnahme (Auswahl / Einstellmodus) Einstellwerte Der WMZ-G1 wird über die drei Tasten unter dem Display bedient. Sprache deutsch taste 1 dient dem Vorwärts-Scrollen im Menü oder dem Erhöhen von Einstell- Datum 01.01.2009... -
Seite 8: Betriebskontrolllampe
Betriebskontrolllampe Bilanzwerte Der WMZ-G1 ist mit einer rot / grünen Betriebskontrolllampe ausgestattet. Die Hinweis folgenden Betriebszustände können visualisiert werden: Die angezeigten Bilanzwerte sind abhängig vom ausgewählten Sensortyp. • dauerhaft grün: Normalbetrieb In diesem Untermenü werden die Bilanzwerte für Sensor 1, Sensor 2 und andere •... -
Seite 9: Einstellwerte
• Wärmemenge: Wärmemenge in Wh, kWh, MWh, kJ, MJ oder GJ. Wird Auto-detect… ausgewählt, wird der Sensor automatisch identifiziert: Typ und Messbereich werden an den WMZ-G1 übermittelt. Falls keine automatische Bilanzwerte Identifizierung möglich ist, können Sensortyp und Wertebereich manuell eingestellt... - Seite 10 Signal 1 Signal 2 Temperaturparameter einstellen (Signal 1): Parameter und Werte für das zweite Sensorsignal einstellen. Das zweite Sensorsi- gnal hängt vom jeweiligen Sensortyp ab. Daher hängen auch die folgenden Parame- Einstellwerte: ter und Einstellwerte vom Sensortyp ab (Volumenstrom bei VFS, Druck bei RPS, Temperatur Differenzdruck bei DPS) Einheit...
- Seite 11 Parameter für den relativen Druck einstellen (Signal 2) falls ein RPS verwendet Parameter für den Differenzdruck einstellen (Signal 2) falls ein DPS verwendet wird: wird: Einstellwerte: Einstellwerte: min alarm druck diff.-druck 0,0 BAR abgleich 0,00 BAR Min Alarm nein max alarm Min Alarm Max Alarm nein...
- Seite 12 -Ausgang angeschlossen wird (Busmodus passiv). ler mit VBus ® Frostschutz Busmodus aktiv einstellen, wenn der WMZ-G1 nicht an einen Regler ange- schlossen wird und die Daten auf einem PC oder Datenlogger aufgezeichnet • Einheit: werden. Î Einheit für die Anzeige der Wärmemenge auswählen.
-
Seite 13: Berichte
Berichte berichte: Berichte: zurück Sensor 1 alles in ordnung !Min temp. alarm Version Im Untermenü Berichte werden verschiedene Meldungen angezeigt. Die eingestellte Minimaltemperatur an Sensor 1 wurde unterschritten! Im Normalbetrieb werden die links aufgeführten Meldungen angezeigt. Berichte: Hinweis Sensor 1 Fehlermeldungen hängen vom Fehler und dem zuvor ausgewählten Sen- !Max v alarm sortyp ab! -
Seite 14: Beispiele Für Den Anschluss
Die Reihenfolge des elektrischen Anschlusses am VBus ist beliebig. ® * Die maximale Anzahl der kaskadierten WMZ-G1-Module ist 16. Ob diese maxi- Kaskade ohne Regler male Anzahl wirklich erreicht wird, hängt von den baulichen Gegebenheiten ab. Störfaktoren können u.a. sein: Entfernungen, spannungsführende Leitungen, etc. -
Seite 15: Vbus ® -Platine
® -Masterplatinen der WMZ-G1 mit der Unterad- resse 1 oder höher gegen die VBus -Slaveplatinen austauschen! ® Hinweis Wird der WMZ-G1 an einen Regler angeschlossen, muss die VBus ® Masterplatine gegen die VBus ® -Slaveplatine ausgetauscht werden! WARNUNG! Elektrischer Schlag! Î... - Seite 16 Eine Verwendung außerhalb des Urheberrechts bedarf der Zeichnungen und Texte aus, sie haben lediglich Beispielcharakter. Werden darin Zustimmung der Firma RESOL – Elektronische Regelungen GmbH. Dies gilt vermittelte Inhalte benutzt oder angewendet, so geschieht dies ausdrücklich auf insbesondere für Vervielfältigungen / Kopien, Übersetzungen, Mikroverfilmungen das eigene Risiko des jeweiligen Anwenders.
