Berichte:
Sensor 1
!MaxDiff-Dalarm
Der eingestellte maximale Differenzdruck an Sensor 1 wurde überschritten!
Diese Fehlermeldungen könne auch für Sensor 2 auftreten.
7

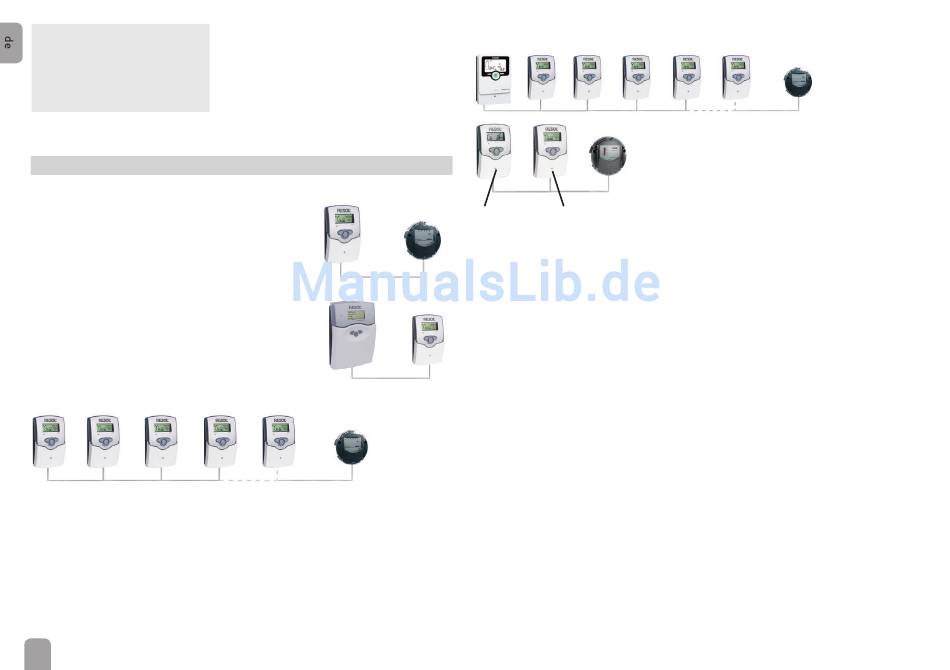

Beispiele für den Anschluss
WMZ-G1 im Einzelbetrieb
• WMZ-G1:
Masterplatine
Unteradresse: 0
Busmodus: aktiv
WMZ-G1 mit Regler
• Regler:
WMZ-G1-Modul anmelden
• WMZ-G1:
Slaveplatine
Unteradresse: 0
Busmodus: passiv
Kaskade ohne Regler
• WMZ-G1 0:
Masterplatine
Unteradresse: 0
Busmodus: kaskadiert
Busmaster: Ja
• WMZ-G1 1 ... 15: Slaveplatine
Unteradresse: 1 ... 15*
Busmodus: kaskadiert
Die Reihenfolge des elektrischen Anschlusses am VBus
14
Kaskade mit Regler
Regler
• Regler:
• WMZ-G1 0:
• WMZ-G1 1 ... 15: Slaveplatine
Die Reihenfolge des elektrischen Anschlusses am VBus
* Die maximale Anzahl der kaskadierten WMZ-G1-Module ist 16. Ob diese maxi-
male Anzahl wirklich erreicht wird, hängt von den baulichen Gegebenheiten ab.
Störfaktoren können u.a. sein: Entfernungen, spannungsführende Leitungen, etc.
®
ist beliebig.
WMZ-G1 0
Es müssen keine Einstellungen vorgenommen werden
(WMZ-G1-Modul darf nicht angemeldet werden!)
Slaveplatine
Unteradresse 0
Busmodus: kaskadiert,
Busmaster: Nein
Unteradresse: 1 ... 15*
Busmodus: kaskadiert
ist beliebig.
®
