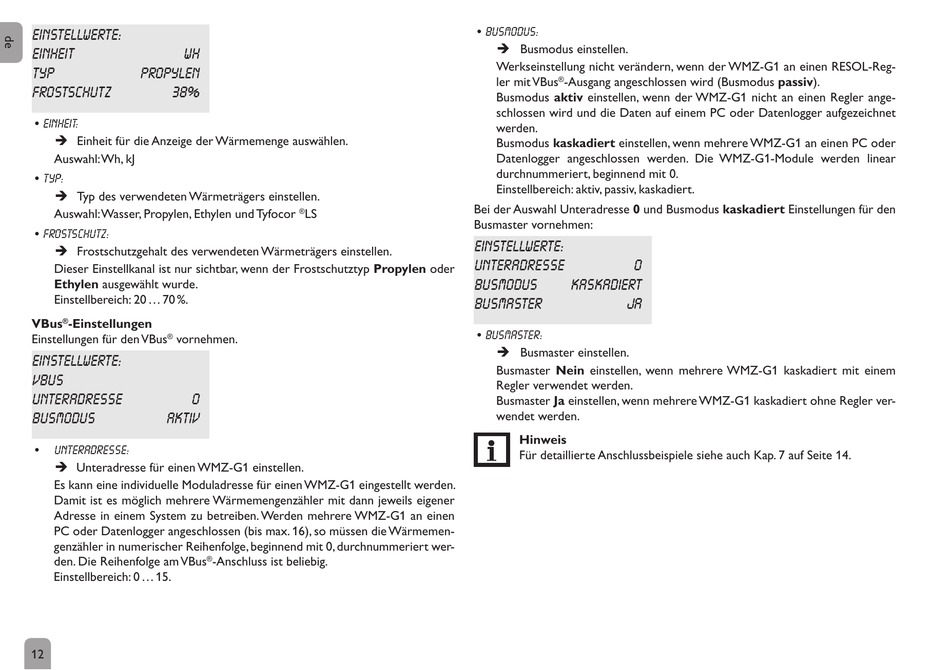

Einstellwerte:
einheit
Wh
Typ
Propylen
Frostschutz
38%
• Einheit:
Î Einheit für die Anzeige der Wärmemenge auswählen.
Auswahl: Wh, kJ
• Typ:
Î Typ des verwendeten Wärmeträgers einstellen.
Auswahl: Wasser, Propylen, Ethylen und Tyfocor
• Frostschutz:
Î Frostschutzgehalt des verwendeten Wärmeträgers einstellen.
Dieser Einstellkanal ist nur sichtbar, wenn der Frostschutztyp Propylen oder
Ethylen ausgewählt wurde.
Einstellbereich: 20 ... 70 %.
VBus
-Einstellungen
®
Einstellungen für den VBus
®
vornehmen.
Einstellwerte:
VBus
Unteradresse
0
Busmodus
aktiv
•
Unteradresse:
Î Unteradresse für einen WMZ-G1 einstellen.
Es kann eine individuelle Moduladresse für einen WMZ-G1 eingestellt werden.
Damit ist es möglich mehrere Wärmemengenzähler mit dann jeweils eigener
Adresse in einem System zu betreiben. Werden mehrere WMZ-G1 an einen
PC oder Datenlogger angeschlossen (bis max. 16), so müssen die Wärmemen-
genzähler in numerischer Reihenfolge, beginnend mit 0, durchnummeriert wer-
den. Die Reihenfolge am VBus
®
Einstellbereich: 0 ... 15.
12
LS
®
-Anschluss ist beliebig.
• Busmodus:
Î Busmodus einstellen.
Werkseinstellung nicht verändern, wenn der WMZ-G1 an einen RESOL-Reg-
-Ausgang angeschlossen wird (Busmodus passiv).
ler mit VBus
®
Busmodus aktiv einstellen, wenn der WMZ-G1 nicht an einen Regler ange-
schlossen wird und die Daten auf einem PC oder Datenlogger aufgezeichnet
werden.
Busmodus kaskadiert einstellen, wenn mehrere WMZ-G1 an einen PC oder
Datenlogger angeschlossen werden. Die WMZ-G1-Module werden linear
durchnummeriert, beginnend mit 0.
Einstellbereich: aktiv, passiv, kaskadiert.
Bei der Auswahl Unteradresse 0 und Busmodus kaskadiert Einstellungen für den
Busmaster vornehmen:
Einstellwerte:
Unteradresse
0
Busmodus
kaskadiert
Busmaster
ja
• Busmaster:
Î Busmaster einstellen.
Busmaster Nein einstellen, wenn mehrere WMZ-G1 kaskadiert mit einem
Regler verwendet werden.
Busmaster Ja einstellen, wenn mehrere WMZ-G1 kaskadiert ohne Regler ver-
wendet werden.
Hinweis
Für detaillierte Anschlussbeispiele siehe auch Kap. 7 auf Seite 14.
