Einleitung

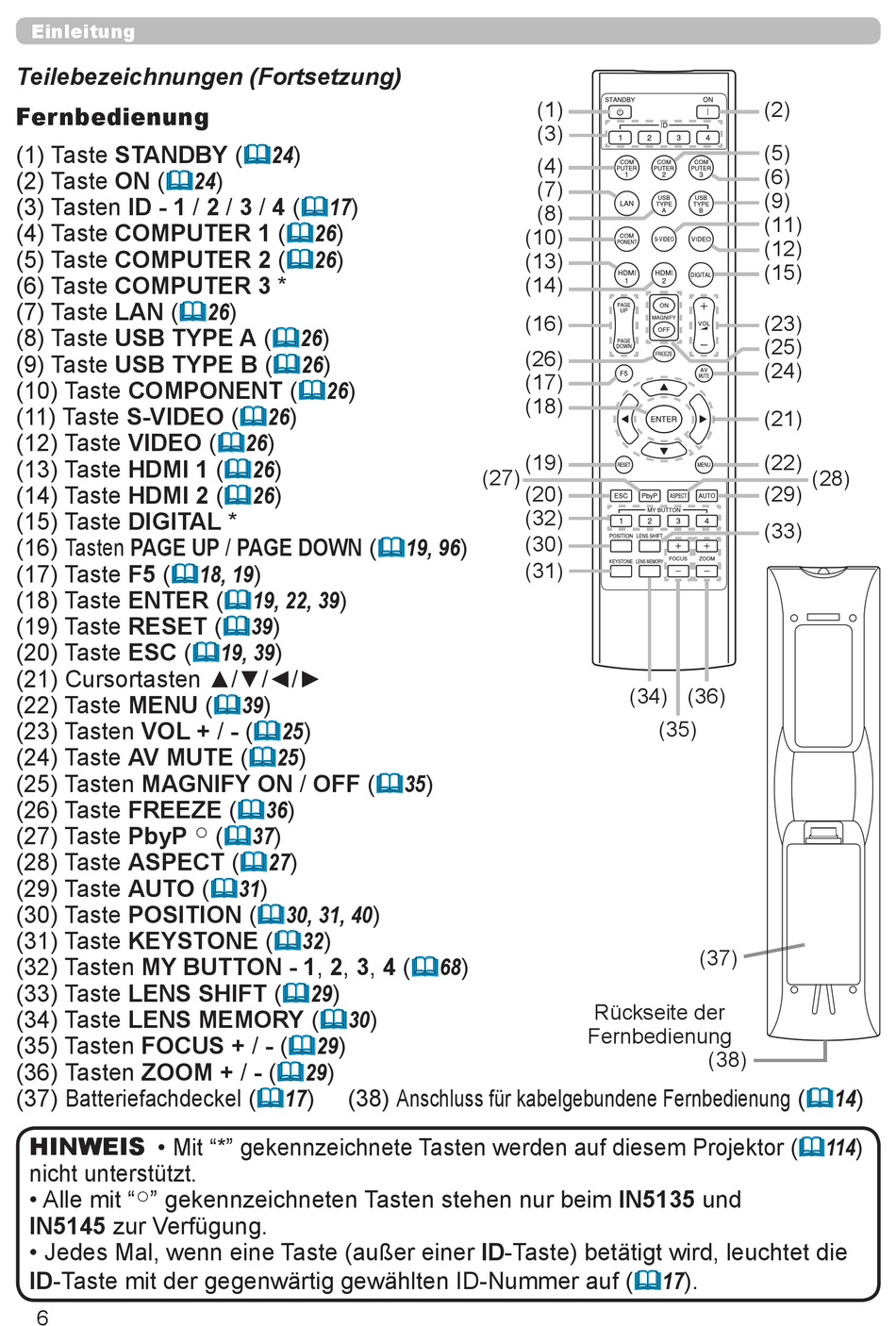

Teilebezeichnungen (Fortsetzung)
Fernbedienung
(1) Taste STANDBY (24)
(2) Taste ON (24)
(3) Tasten ID - 1 / 2 / 3 / 4 (17)
(4) Taste COMPUTER 1 (26)
(5) Taste COMPUTER 2 (26)
(6) Taste COMPUTER 3 *
(7) Taste LAN (26)
(8) Taste USB TYPE A (26)
(9) Taste USB TYPE B (26)
(10) Taste COMPONENT (26)
(11) Taste S-VIDEO (26)
(12) Taste VIDEO (26)
(13) Taste HDMI 1 (26)
(14) Taste HDMI 2 (26)
(15) Taste DIGITAL *
(16) Tasten PAGE UP / PAGE DOWN (19, 96)
(17) Taste F5 (18, 19)
(18) Taste ENTER (19, 22, 39)
(19) Taste RESET (39)
(20) Taste ESC (19, 39)
(21) Cursortasten ▲/▼/◄/►
(22) Taste MENU (39)
(23) Tasten VOL + / - (25)
(24) Taste AV MUTE (25)
(25) Tasten MAGNIFY ON / OFF (35)
(26) Taste FREEZE (36)
(27) Taste PbyP ○ (37)
(28) Taste ASPECT (27)
(29) Taste AUTO (31)
(30) Taste POSITION (30, 31, 40)
(31) Taste KEYSTONE (32)
(32) Tasten MY BUTTON - 1, 2, 3, 4 (68)
(33) Taste LENS SHIFT (29)
(34) Taste LENS MEMORY (30)
(35) Tasten FOCUS + / - (29)
(36) Tasten ZOOM + / - (29)
(37) Batteriefachdeckel (17)
HINWEIS
• Mit "*" gekennzeichnete Tasten werden auf diesem Projektor (114)
nicht unterstützt.
• Alle mit " ○ " gekennzeichneten Tasten stehen nur beim IN5135 und
IN5145 zur Verfügung.
• Jedes Mal, wenn eine Taste (außer einer ID-Taste) betätigt wird, leuchtet die
ID-Taste mit der gegenwärtig gewählten ID-Nummer auf (17).
6
(27)
(38) Anschluss für kabelgebundene Fernbedienung (14)
(1)
(3)
(4)
(7)
(8)
(10)
(13)
(14)
(16)
(26)
(17)
(18)
(19)
(20)
(32)
(30)
(31)
(34) (36)
(35)
Rückseite der
Fernbedienung
(2)
(5)
(6)
(9)
(11)
(12)
(15)
(23)
(25)
(24)
(21)
(22)
(28)
(29)
(33)
(37)
(38)
