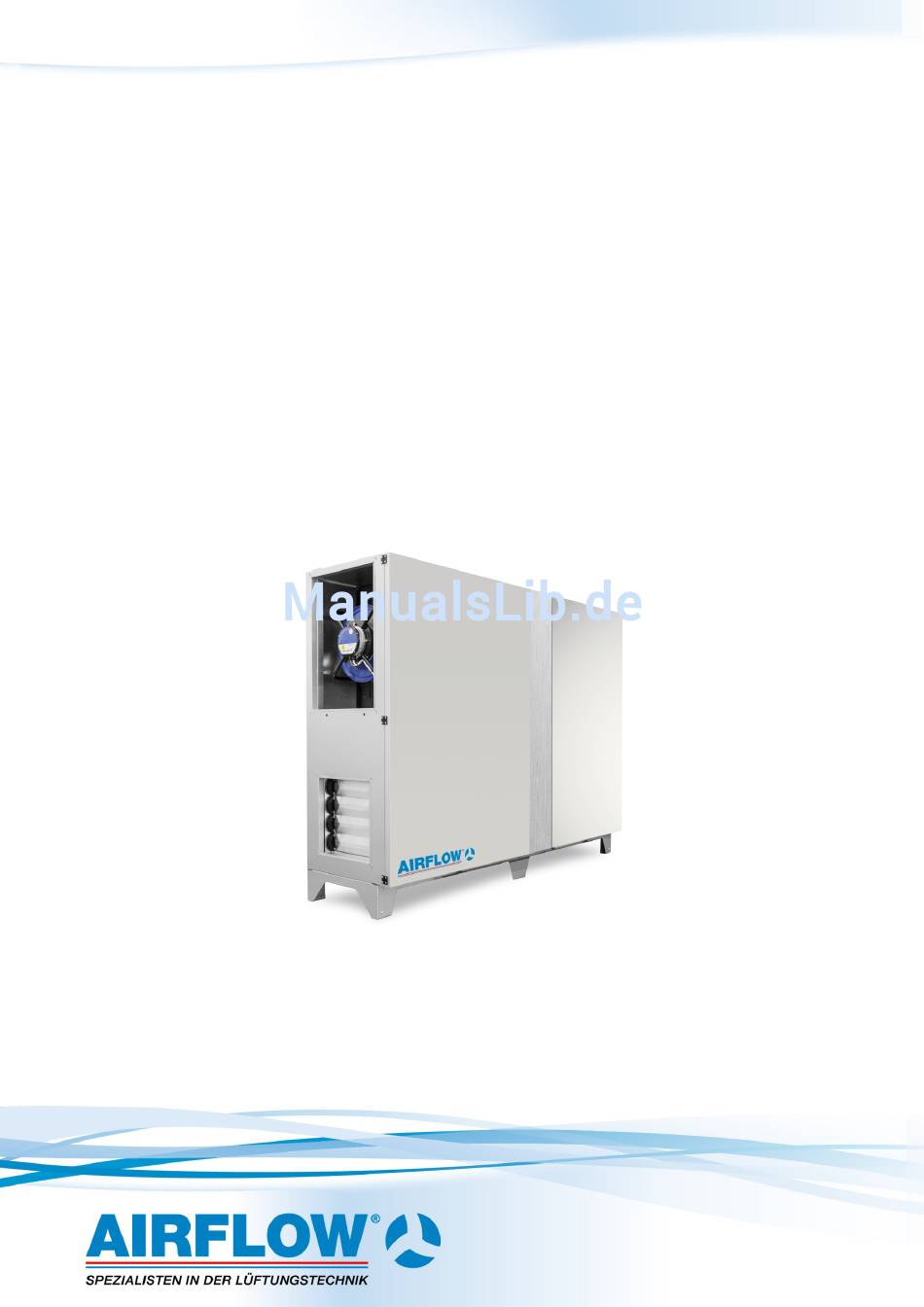

  • Seite 1 DUPLEX Multi DUPLEX Multi-V Montageanleitung...
  • Seite 2 Montageanleitung DUPLEX Multi / Multi-V Sehre geehrter Kunde, Vielen Dank, dass sie sich für ein Produkt aus unserem Hause entschieden haben. In dieser Montageanleitung sind alle nötigen Hinweise, Informationen, Empfehlungen und Ratschläge für eine sichere und ordnungsgemäße Montage und Inbetriebnahme des Lüftungsgeräts enthalten.

  • Seite 3: Inhaltsverzeichnis

    Montageanleitung DUPLEX Multi / Multi-V Inhalt Inhalt ....................3 Lagerung und Transport ..............4 Montage des Geräts ................. 4 3.1. Hinweise zur Arbeitssicherheit .............. 4 3.2. Hygienische Anweisungen für Anlagen im Einklang mit Richtlinie VDI 6022 ...................... 5 3.3. Beschreibung ..................6 3.4.

  • Seite 4: Lagerung Und Transport

    Montageanleitung DUPLEX Multi / Multi-V Lagerung und Transport • Das Lüftungsgerät darf nur an trockenen, überdachten Plätzen mit einer Außenraumtemperatur von +5 °C bis +40 °C gelagert werden und das so, das dass Gerät, Witterungsgeschützt, trocken und sauber bleibt. •...

  • Seite 5: Hygienische Anweisungen Für Anlagen Im Einklang Mit Richtlinie Vdi 6022

    Montageanleitung DUPLEX Multi / Multi-V 3.2. Hygienische Anweisungen für Anlagen im Einklang mit Richtlinie VDI 6022  Bei Unterbrechung der Montage oder bei Entstehung einer starken Verstaubung müssen alle Öffnungen der Anlage abgedeckt werden, so das die Oberflächen trocken, rein und Witterungsgeschützt bleiben.

  • Seite 6: Beschreibung

    Montageanleitung DUPLEX Multi / Multi-V 3.3. Beschreibung Wärmerückgewinnung Zuluftventilator Abluftventilator Aussenluftfilter Abluftfilter Bypassklappe Umluftklappe Warmwasser-Heizregister Wasserkühler / Direktverdampfer Gerätesteuerung Zuluftstutzen Fortluftstutzen Aussenluft-Ansaugung Abluft-Ansaugung Kondensatablauf Verschlußklappe Vorerhitzer (nur bei Aussengeräten)

  • Seite 7: Montagevarianten

    Montageanleitung DUPLEX Multi / Multi-V 3.4. Montagevarianten Standmontage • Das Gerät wird auf einer Palette geliefert, welche Bestandteil der Lieferung ist. Zur sicheren Aufstellung des Gerätes werden Standfüße lose mitgeliefert. Diese müssen an dem integrierten Tragrahmen montiert werden. • Geräte allen Grössen in stehender Ausführung sind standardmäßig mit Tragrahmen und separaten Standfüßen ausgerüstet.
  • Seite 8 Montageanleitung DUPLEX Multi / Multi-V Deckenmontage: (nicht Multi-V) • Mit Hilfe von zwei in den Geräterahmen installierten und zwei separat mitgelieferten Aufhängevorrichtungen (in Standardlieferung enthalten) mit Öffnungen 10 mm muss das Gerät an einem stabilem, ausreichend dimensioniertem Deckenanker befestigt werden (Bauseitige Leistung).

  • Seite 9: Anschluss Der Luftleitung

    Montageanleitung DUPLEX Multi / Multi-V Bodenmontage: (nicht Multi-V) • Gerät wird auf höhenverstellbare Füße (ca. 150 mm) montiert. Aufhängepunkte sind in Kapitel 3.4 abgebildet. Gerätemaße (Parameter L2 x 1650mm). • Das Gerät muss mit einer Neigung von min. 2% zur Kondensatableitung hin aufgestellt werden.

  • Seite 10: Anschluss Der Kondensatableitung

    Montageanleitung DUPLEX Multi / Multi-V 3.6. Anschluss der Kondensatableitung (Anschluss saugseitig) • An den Kondensatanschluss (32mm) wird ein Siphon angeschlossen oder ein flexibler Schlauch aus dem ein Siphon mit den Maßen nach Abb.1 geformt wird. Der geformte Siphon wird dann entsprechend fixiert.

  • Seite 11: Anschluss Des Kaltwasser-Luftkühlers Zur Kältequelle

    Montageanleitung DUPLEX Multi / Multi-V 3.8. Anschluss des Kaltwasser-Luftkühlers zur Kältequelle Beim Anschluss des Kaltwasser-Luftkühlers müssen folgende Grundsätze beachtet werden: • Der Kaltwasserkühler muss mit einem entsprechenden Frostschutzmittel mit ausreichender Temperaturbeständigkeit gefüllt werden, oder muss für den Zeitraum in denen Temperaturen mit Vereisungsgefahr (<...

  • Seite 12: Einsetzen Der Luftfilter

    Montageanleitung DUPLEX Multi / Multi-V Knopf stellen sie nun den genauen Nullwert an der Skala ein und schrauben den oberen Füllstopfen wieder in das Manometer ein. ACHTUNG: Nach Befüllung der Manometer das LG oder die Türen (soweit Manometer an den Türen montiert wurden) nicht kippen da die Messflüssigkeit ansonsten auslaufen könnte!

  • Seite 13: Elektroanschluss Der Einrichtung

    Montageanleitung DUPLEX Multi / Multi-V Elektroanschluss der Einrichtung 4.1. Allgemeine Hinweise Der Elektroanschluß ist gemäß den gültigen Normen für Anschluss an die Netze TN-C, TN-S, TN-C-S anzuschließen und zu betreiben. Das Lüftungsgerät darf nur durch qualifiziertes Fachpersonal angeschlossen werden. •...

  • Seite 14: Hygienische Anweisungen Für Anlagen Im Einklang Mit Richtlinie Vdi 6022

    Montageanleitung DUPLEX Multi / Multi-V 5.2. Hygienische Anweisungen für Anlagen im Einklang mit Richtlinie VDI 6022  Vor der Inbetriebnahme muss die Anlage einer eingehenden Reinigung unterzogen werden, bei höheren hygienischen Forderungen muss eine Abstreif- bzw. Abklatschprobe entnommen werden. ...
  • Seite 15 Montageanleitung DUPLEX Multi / Multi-V Notizen:...
  • Seite 16 Airflow Lufttechnik GmbH Kleine Heeg 21 53359 Rheinbach Telefon: 02226/9205-0 Fax: 02226/9205-11 info@airflow.de www.airflow.de...
