Montageanleitung DUPLEX Multi / Multi-V

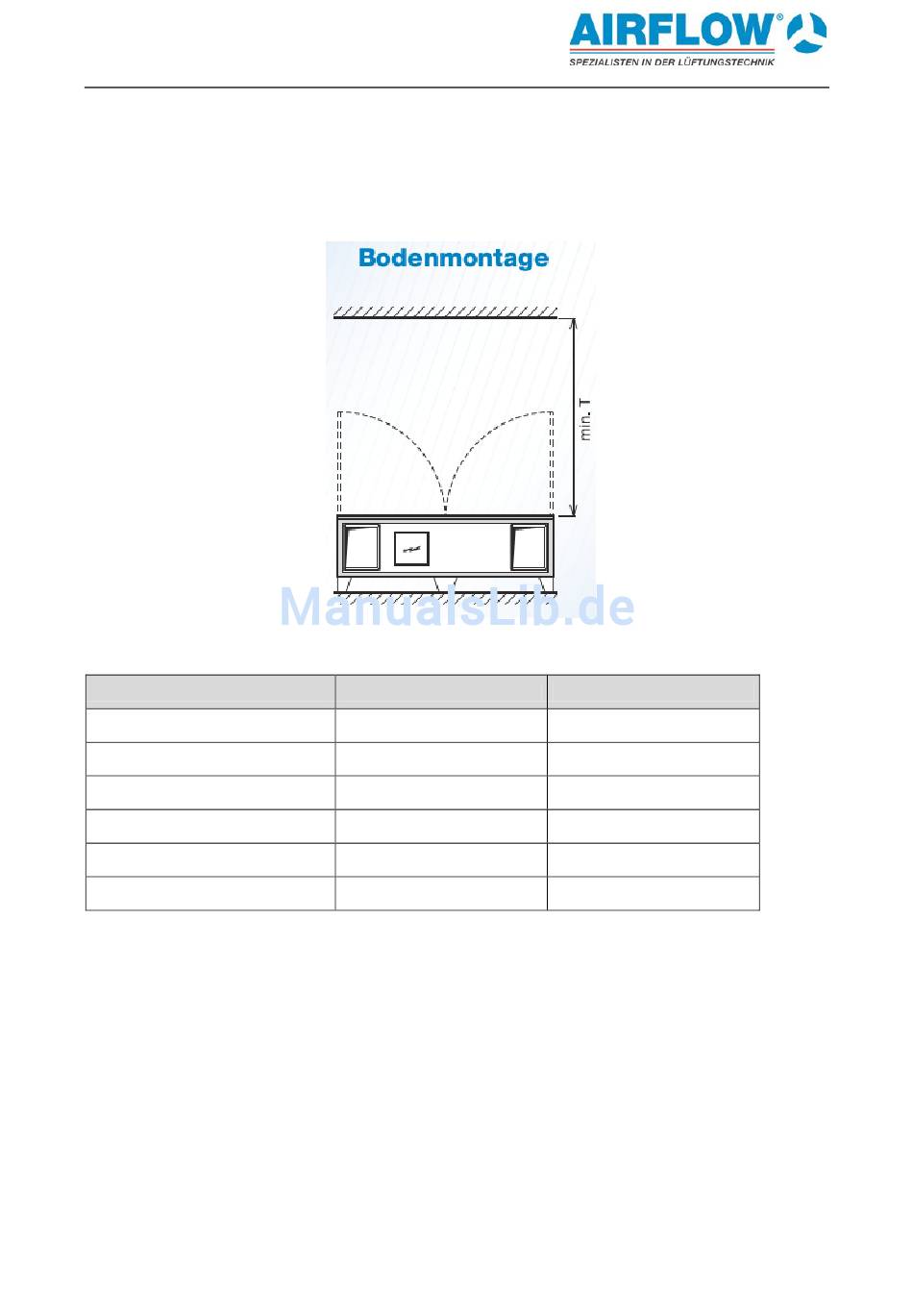

Bodenmontage:
(nicht Multi-V)
•
Gerät wird auf höhenverstellbare Füße (ca. 150 mm) montiert. Aufhängepunkte sind in Kapitel 3.4
abgebildet. Gerätemaße (Parameter L2 x 1650mm).
•
Das Gerät muss mit einer Neigung von min. 2% zur Kondensatableitung hin aufgestellt werden.
Maße für Bedienfreiräume (in mm)
Gerätetyp
DUPLEX 1500 Multi (Multi-V)
DUPLEX 2500 Multi (Multi-V)
DUPLEX 3500 Multi (Multi-V)
DUPLEX 5000 Multi (Multi-V)
DUPLEX 6500 Multi (Multi-V)
DUPLEX 8000 Multi (Multi-V)
* optional können Türen abnehmbar ausgeführt werden (Tür ohne Scharnier)
3.5.

Anschluss der Luftleitung

•
Die Luftleitung wird gemäß der Projektierung und deren Projektdokumentation angeschlossen.
•
Am Gerät muss auf der Ventilatorseite (Zu- und Fortluft) vor Inbetriebnahme immer eine
Luftleitung (mindestens 2 Meter) montiert sein, die zum Schutz vor den drehenden
Ventilatorlaufrädern (Eingreifschutz) dient. Diese Luftleitung muss am Gerät so montiert werden,
dass sie nur mit Hilfe von Werkzeug wieder demontierbar ist.
ACHTUNG: Um die durch den Hersteller angegebene Leistung zu erreichen, muss an allen
Gerätestutzen eine Luftleitung (mindestens 1 m) angeschlossen werden. Am Zuluftstutzen muss die
Luftleitung so angeschlossen werden, dass eine gleichmäßige Luftströmung im gesamten Profil des
Stutzens erreicht wird.
Standardtür mit Scharnier T Tür ohne Scharnier* T
1200 (1400)
1200 (1400)
1200 (1500)
1300 (1500)
1300 (1500)
1500 (1500)
500 (500)
600 (600)
680 (680)
900 (900)
1100 (900)
1300 (1300)
9
