Installation und Anschluss der Mobilantenne mit Magnetfuß
KOMPLETT-KIT-VERSION
Installation und Anschluss der Mobilantenne mit Magnetfuß
Zum Lieferumfang der Komplett-Kit-Version gehört eine 27-MHz-Mobilantenne mit Magnetfuß. Eine solche Antenne ist im
Fachhandel auch einzeln als optionales Zubehör erhältlich. Die Antenne ist mit einem 4 m langen RG58/U-Kabel mit PL-
Stecker ausgestattet.
Antennenelement (A) in den Magnetfuß stecken und mit dem beiliegenden Werkzeug die Schraube (B) festziehen.
Antennenfuß auf das Fahrzeugdach stellen, wo er magnetisch festgehalten wird. Das funktioniert nur bei Fahrzeugen mit
einem Dach aus Stahlblech. Als Montageort empfiehlt sich die höchste Stelle des Fahrzeugs, bei der zugleich sicherge-
stellt ist, dass die räumliche Entfernung zum Motor (Zündsystem) möglichst groß ist. Es empiehlt sich, das SWR der
Antenne mit einem SWR-Meter zu prüfen. Bei zu hohem SWR könnte das Kürzen des Antennenelements (A) zu Ver-
besserungen führen. Beachten Sie, dass ein zu hohes SWR zu schweren Schäden am Transceiver führen kann. Anten-
nenstecker (E) an die Antennenbuchse (13) anstecken. Vermeiden Sie das Knicken oder Quetschen des Antennenkabels.

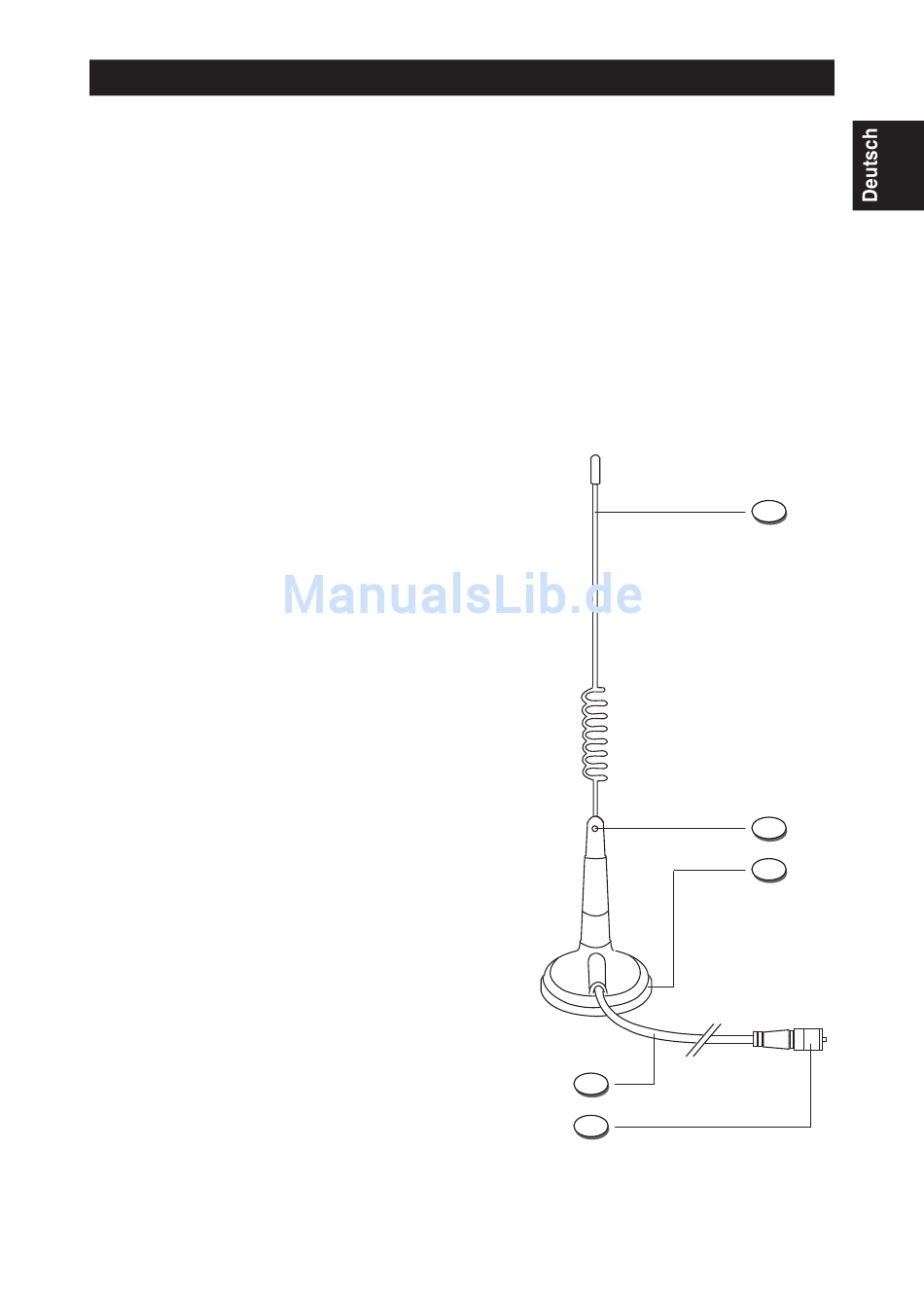

Bestandteile der Antenne
A.
Antennenelement
Stahlrute mit Gummischutzkappe.
B.
Befestigungsschraube
Verwenden Sie zum Festschrauben oder Lösen des Anten-
nenelements das mitgelieferte Werkzeug.
C.
Magnetfuß
Der Magnetfuß hält auf allen Stahlflächen des Fahrzeugs
(Dach, Kofferraumklappe usw.). Es ist nicht erforderlich, das
Karosserieblech zu durchbohren.
D.
RG58/U-Kabel
4 m langes Koaxialkabel.
E.
HF-Stecker
PL-259-Stecker. An die Antennenbuchse (13) auf der Rück-
seite des Transceivers anzuschließen.
Warnung! Das Funkgerät darf keinesfalls ohne Antenne be-
trieben werden, weil beim Senden ohne Antenne schwer-
wiegende Schäden entstehen.
D
E
