Seite 1 DUS054 Cordless Garden Sprayer INSTRUCTION MANUAL Pulvérisateur de Jardin Sans-Fil MANUEL D’INSTRUCTION Akku Drucksprühgerät BETRIEBSANLEITUNG Spruzzatore da giardino a batteria ISTRUZIONI PER L’USO Draadloze Tuinsproeier GEBRUIKSAANWIJZING Fumigador Inalámbrico para Jardín MANUAL DE INSTRUCCIONES Pulverizador a Bateria MANUAL DE INSTRUÇÕES Trådløs havesprøjte BRUGSANVISNING Ασύρματος...

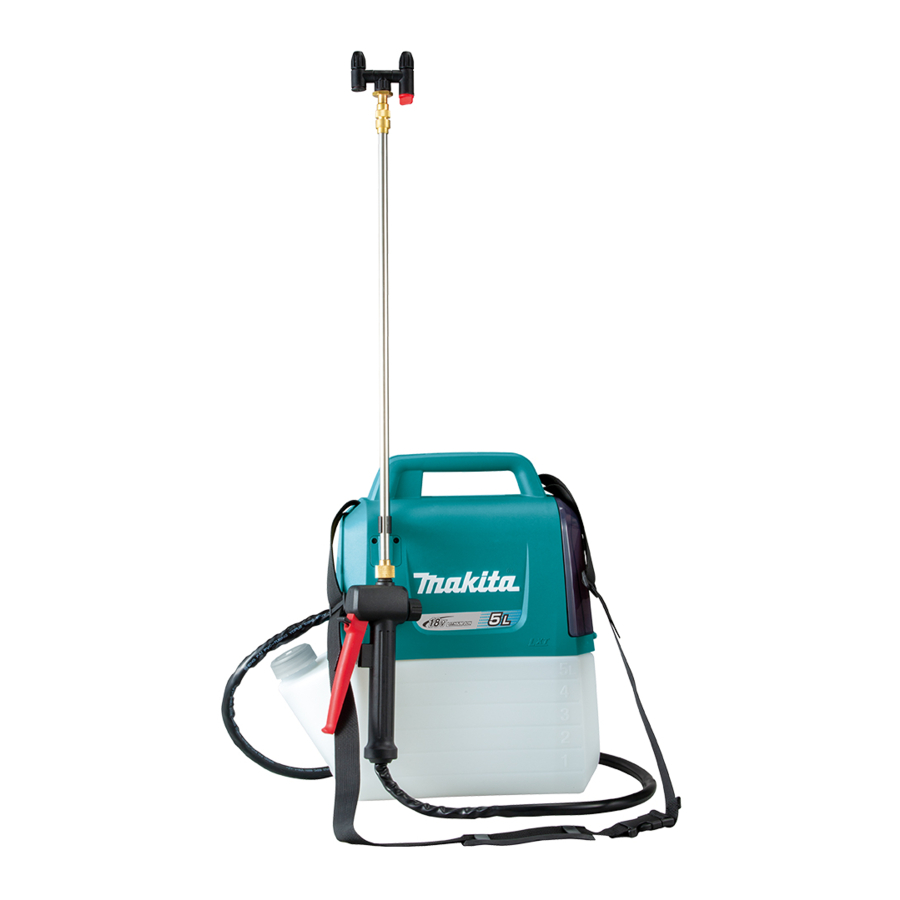

Seite 38 Deutschland (Originalanleitung) 1 Schaltkopf Hahn 2 Verlängerungsmutter 3 Griff 4 Messbecher 5 Sprühstab-Halter 6 Halterungsträger 7 Batteriedeckel 8 Einstellbarer Sprühkopf 9 Sprühstab 10 Hebel 11 Schlauch 12 5L Tank 13 Anzeigelampen 14 An/Aus Schalter 15 Sprühstab-Halterung 16 Sperrhebel 17 Haken (zum Befestigen des Sprühstabs) 38 Deutschland...
Seite 39: Spezifikationen
SPEZIFIKATIONEN Modell DUS054 Nennspannung D.C. 18 V Tank-Kapazität Schlauchlänge 1,7 m Gesamte ausziehbare Länge 50 - 70 cm Düsenart 2-Kopf (kann auf 1 Kopf umgeschaltet werden) Max Arbeitsdruck 0,3 MPa Ungefähr 0,26 Mpa Arbeitsdruck mit Standarddüse Ungefähr 0,13 Mpa Ungefähr 0,91 L/min Durchflussmenge mit Standarddüse Ungefähr 0,47 L/min Düsenbefestigungsschraube...
Seite 40: Verwendungszweck
Verwendungszweck EG-Konformitätserklärung Diese Maschine ist zum Sprühen beabsichtigt. Nur für europäische Länder Geräusch Die EG-Konformitätserklärung wurde dem Anhang A dieser Bedienungsanleitung beigefügt. Das typische mit A bewertete Geräuschlevel basierend WARNUNG auf EN62841-1: Schalldruckpegel (L ): 70 dB (A) oder weniger Messunsicherheit (K): 3 dB (A) Das Gerät kann nur von Kindern HINWEIS: Die angegebenen Geräuschemissionswerte...
Seite 41 Elektrische Sicherheitsvorkehrungen 5. Lehnen Sie sich nicht zu weit über. Sorgen Sie grund- sätzlich für einen stabilen Stand und halten Sie Ihre 1. Die Stecker des Powertools müssen in die Balance. Dies ermöglicht eine bessere Kontrolle des Steckdose passen. Unterlassen Sie jegliche Powertools, wenn es zu unerwarteten Bewegungen kommt.
Seite 42 4. Lagere die Powertools bei Nichtgebrauch außer- 7. Halte dich an alle Anweisungen zum Aufladen halb der Reichweite von Kindern und vermeide, der Batterie oder Werkzeug und halte dich dass das Powertool von Personen betreieben an die in den Anweisungen angegebenen wird, die nicht mit diesen Anweisungen vertraut Temperatureinschränkungen.
Seite 43 ■ Benutze für dieses Sprühgerät keine ätzenden (alka- ■ Lade das Batteriewerkzeug nicht an einem Ort lischen) selbsterwärmenden oder ätzenden (sauren) der feucht oder nass ist auf. Das Befolgen dieser Flüssigkeiten. Damit können Metallteile angegriffen Regeln vermindert das Stromschlagrisiko. oder Tank und Schlauch geschwächt werden. ■...
Seite 44: Wichtige Sicherheitsanweisungen Für Batterien
12. Verwenden Sie die Batterien nur mit den von Wichtige Sicherheitsanweisungen Makita angegebenen Produkten. Wenn Sie die für Batterien Batterien in ungeeigneten Produkten verwenden, kann dies zu einem Brand, starker Hitze, einer Bevor Sie Batterien verwenden, lesen Sie alle Explosion oder dem Auslaufen von Elektrolyten Anweisungen und Sicherheitsmarkierungen auf führen.
Seite 45: Akku Drucksprühgerät Verwendung Und Wartung
AKKU DRUCKSPRÜHGERÄT VERWENDUNG UND WARTUNG 1. Das Akku Drucksprühgerät kann mit einer Makita-Lithium-Ionen-Batterie benutzt werden. Wenn man andere Batterien benutzt, kann dies zum Brand führen. Lade die Batterie nur mit den angegebenen Ladegerät auf. Ein Ladegerät, dass für vielleicht für einen Batterietyp geeignet ist, kann bei anderen Batterientypen zu einer Brandgefahr führen.
Seite 46: Zusammenbau
ZUSAMMENBAU VORSICHT: Achte stets darauf, dass die Maschiene ausgeschaltet ist und dass die Batterie entfernt wurde, bevor bei der Maschine Abeiten durchgeführt werden. VORSICHT: Bestätige, dass alle Teile fest zusammengesetzt sind, damit bei der Verwendung der Maschine keine Flüssigkeit ausläuft. Zusammenbau des Sprühstabes 1.
Seite 47: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG VORSICHT: Achte stets darauf,dass die Maschine abgeschaltet ist und dass die Batterie entfernt wurde, bevor du die Funktionen der Maschine einstellst oder überprüfst. Installation oder Entfernung von der Batterie VORSICHT: • Schalte die Maschine stets aus, bevor man das Batteriefach insaliert oder entfernt. •...
Seite 48: Anzeige Der Verbleibenden Batteriekapazität
Anzeige der verbleibenden Batteriekapazität Drücke die Prüftaste an der Maschine, um die verbleibende Batteriekapazität anzuzeigen. Die Anzeigelampen leuch- ten einige Sekunden lang auf. Siehe Abbildung 5. Anzeigelampen Verbleibende Batteriekapazität Leuchtend 50 % bis 100 % 30 % bis 50 % 0 % bis 30 % HINWEIS: •...
Seite 49 Drücken Sie die Prüftaste an der Batterie, um die restliche Batteriekapazität anzuzeigen. Die Anzeigelampe leuchtet einige Sekunden lang auf. Anzeigelampen Übrige Kapazität Leuchtend 75 % bis 100 % 50 % bis 75 % 25 % bis 50 % 0 % bis 25 % HINWEIS: Je nach den Nutzungsbedingungen und der Umgebungstemperatur, kann die Anzeige sich etwas von der tatsächlichen Kapazität unterscheiden.
Seite 50 Mischung WARNUNG! Befolge für die Verwendung, Reinigung und Lagerung immer die Anleitungen des Chemikalienherstellers auf der Produktbeschreibung. Reinige das Gerät nach jeder Verwendung sorgfältig und befolge dabei die Anleitungen im Abschnitt Wartung und Reinigung des Handbuchs. Chemikalien sollten nicht in der Nähe von Kindern aufbewahrt werden. Sonst könnten schlimme Verletzungen passieren.
Seite 51 1. Entferne die Batterie, bevor du chemische Flüssigkeit in den Tank hinzufügst. 2. Halte den Tank fest und drehe ihn gegen den Uhrzeigersinn, um somit das Motorgehäuse vom Tank zu entfernen. Siehe Abbildung 7. 3. Schraube den Messbecher ab um ihn zu entfernen. 4.
Seite 52: Betrieb
BETRIEB WARNUNG! Brand- oder Explosionsgefahr. Der Sprühbereich muss gut ventiliert und nicht in der Nähe von Funken oder Flammen sein. VORSICHT: Bestätige bei der Verwendung der Maschine, dass der Schultergurt fest an deiner Schulter sitzt. Anschalten/Ausschalten der Maschine 1. Setze vor der Verwendung der Maschine eine Schutzbrille und andere Sicherheitsausrüstungen auf. 2.
Seite 53: Wartung Und Pflege
Achte stest darauf, dass die Maschine ausgeschaltet ist und das die Batterie entfernt wurde, bevor du Inspektions- oder Wartungsarbeiten durchführst. Um die Produkt-SICHERHEIT und ZUVERLÄSSIGKEIT beizubehalten, dürfen sonstige Wartungs- und Einstellungsarbeiten nur von einem vom Makita zugelassenen oder von einem Werks-Kundendienst durchgeführt werden, der ausschließlich Ersatzteile von Makita verwendet. WARTUNG WARNUNG! Entferne zur Reinigung oder Wartung immer die Batterie aus der Maschine, damit schlimme Verletzungen vermieden werden.
Seite 54 TANK ENTLEEREN Wenn nach dem Sprühen noch Flüssigkeit im Tank vorhanden ist, muss der Tank vor dem Reinigen geleert werden. • Entferne die Batterie. • Entferne das Motorgehäuse vom Tank. • Entleere den Inhalt durch den Füllbereich. HINWEIS: Entleere die Flüssigkeit wieder zurück in den Originalbehälter. Lagere keine chemische Flüssigkeiten im Tank. TANK REINIGEN •...
Seite 55 ZUBEHÖR VORSICHT: Dieses Zubehör und die Zusatzteile werden für die Verwendung in deinen Makita-Produkt empfohlen, das in diesem Handbuch beschrieben ist. Wenn Sie anderes Zubehör oder Zubehörteile verwenden, besteht Verletzungsrisiko. Verwenden Sie Zubehör oder Zubehörteile nur für den angegebenen Zweck.
