Anhang: Beispiel der Inbetriebnahme an einer Siemens S7

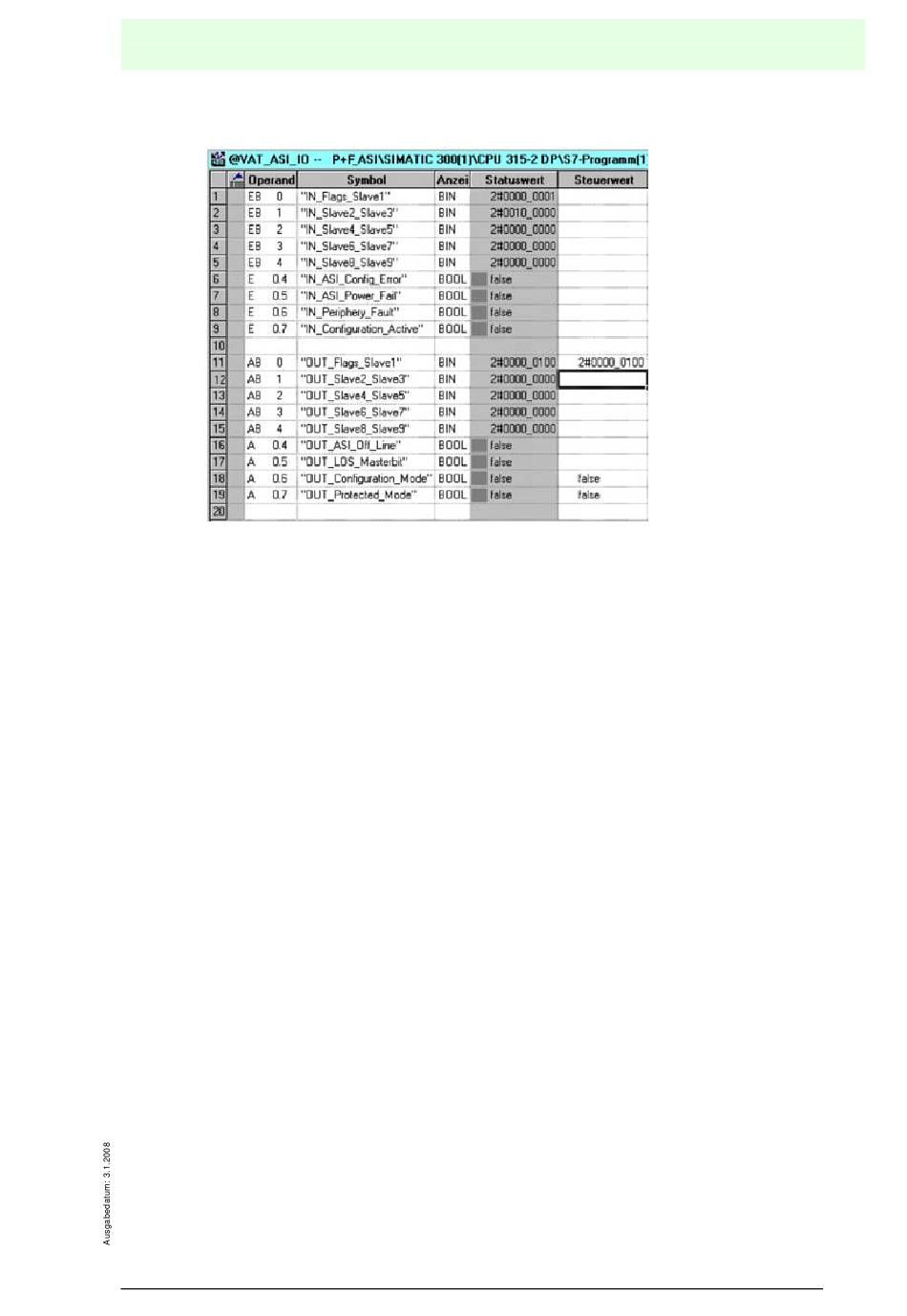

Der AS-i-Slave Adresse 2 ist ein 4 E-Modul. Der Eingang 2 ist gesetzt.
11.2.7
Systemverhalten bei AS-i Config Error
Fällt während dem Betrieb im geschützten Betriebsmodus ein konfigurierter AS-i-
Slave aus, so wird ein AS-i-Konfigurationsfehler ausgelöst.
1. Der fehlende AS-i-Slave wird am Display des AS-i/DP-Gateways angezeigt.
2. Das Eingangsflag AS-i Config Error Bit 4 im Byte 2 wird gesetzt.
3. Wurden die Standardparameter der PROFIBUS-Hardwarekonfiguration für das
AS-i/PROFIBUS-DP-Gateway unverändert übernommen, setzt das Gateway
das ExtDiag-Flag in der PROFIBUS-Datenantwort. Dies hat zur Folge, dass die
Steuerung einen PROFIBUS-Teilnehmerfehler signalisiert und den OB82 auf-
ruft. Gleichzeitig wird das Ereignis in den Diagnosepuffer der CPU geschrieben.
Wird in den PROFIBUS-Parameter die Meldung über das ExDiagFlag abgeschal-
tet, so wird keine PROFIBUS-Meldung erzeugt und der OB82 nicht aktiviert. Dies
empfiehlt sich immer bei Anwendungen, welche nicht sofort über den OB82 auf ei-
nen Fehler reagieren müssen. In diesen Fällen kann die Statusauswertung über
die Meldebit der AS-i Flags bzw. der Flags + Fault Detector Bits zum normalen
SPS-Zyklus erfolgen. Das Fehlermanagement kann auf Basis dieser Meldungen
aufgebaut werden.
