Installation - Für alle Betriebssysteme
Anschließen der SCSI-Kabel
Um das MSA1500 CS an die Speichereinheiten anzuschließen, verwenden
Sie standardmäßige VHDCI-SCSI-Kabel, die mit den Speichereinheiten
mitgeliefert werden.
Empfohlene SCSI-Kabelverbindungen
HP empfiehlt, zusätzliche SCSI-I/O-Module zu installieren und die
Speichereinheiten in der Reihenfolge der vorher zugewiesenen Box-Nummern
zu verbinden, wie in

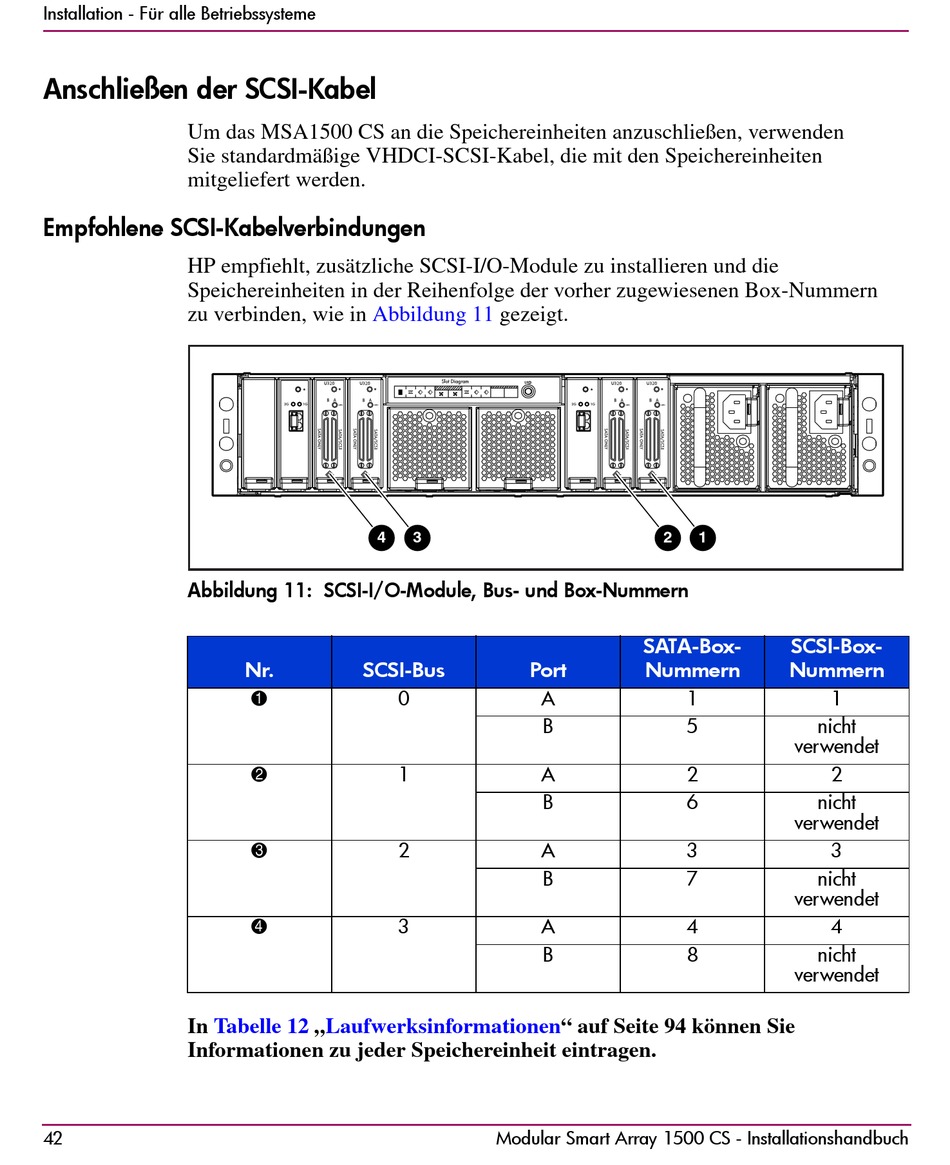

Abbildung 11: SCSI-I/O-Module, Bus- und Box-Nummern
In Tabelle 12
Informationen zu jeder Speichereinheit eintragen.
42
Abbildung 11
4 3
Nr. SCSI-Bus
0
1
1
2
2
3
3
4
„Laufwerksinformationen" auf Seite 94 können Sie
gezeigt.
2
SATA-Box-
Port Nummern
A
B
A
B
A
B
A
B
Modular Smart Array 1500 CS - Installationshandbuch
1
SCSI-Box-
Nummern
1 1
5 nicht
verwendet
2 2
6 nicht
verwendet
3 3
7 nicht
verwendet
4 4
8 nicht
verwendet
