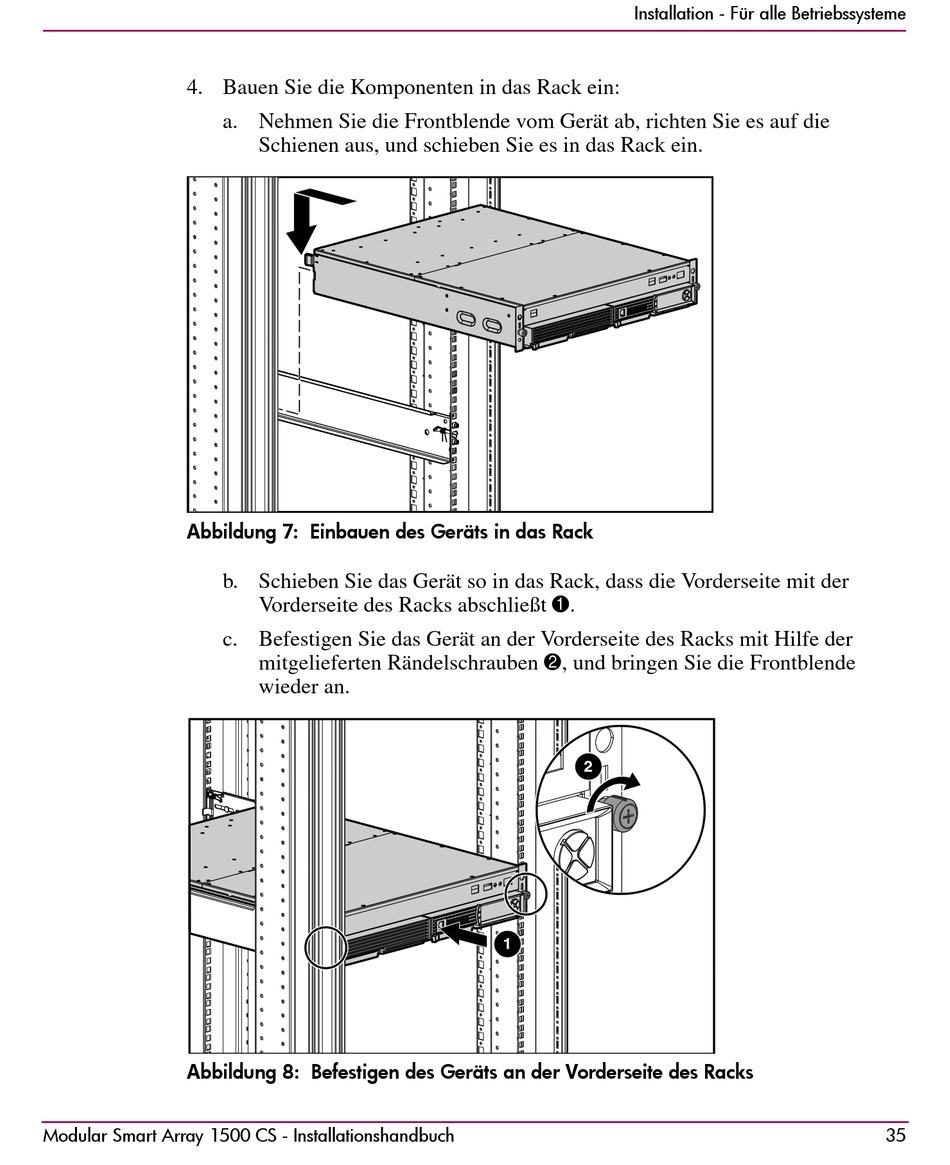

HP StorageWorks Modular Smart Array 1500 CS Installationshandbuch Seite 35

4. Bauen Sie die Komponenten in das Rack ein:
Abbildung 7: Einbauen des Geräts in das Rack
Abbildung 8: Befestigen des Geräts an der Vorderseite des Racks
Modular Smart Array 1500 CS - Installationshandbuch
a. Nehmen Sie die Frontblende vom Gerät ab, richten Sie es auf die
Schienen aus, und schieben Sie es in das Rack ein.
b. Schieben Sie das Gerät so in das Rack, dass die Vorderseite mit der
Vorderseite des Racks abschließt 1.
c. Befestigen Sie das Gerät an der Vorderseite des Racks mit Hilfe der
mitgelieferten Rändelschrauben 2, und bringen Sie die Frontblende
wieder an.
Installation - Für alle Betriebssysteme
2
1
35
