2.2 Mechanische Installation

®
2N EasyGate IP kann mit einer DIN-Schienenhalterung (35 mm) auf einer vertikalen Fläche
oder mit Schrauben, die in den hängenden Öffnungen der Halterung verankert sind, an einer
Wand platziert werden.

DIN-Schienenmontage

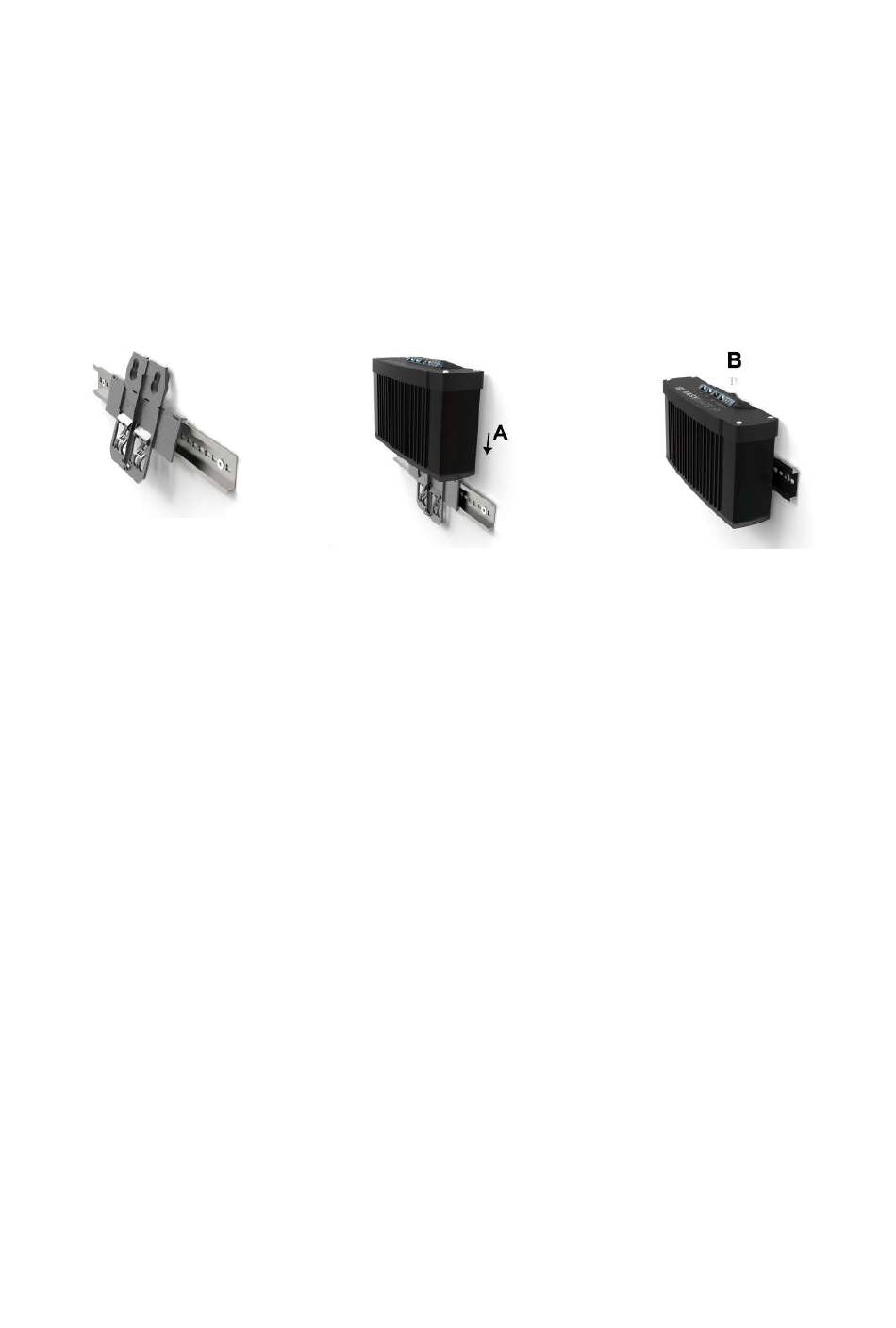

Für die Installation der DIN-Schiene ist kein anderes Werkzeug erforderlich. Der DIN-
Schienenhalter hat eine Standardgröße von 35 mm. Legen Sie die obere Innenseite des
Halterungsprofils auf die DIN-Schiene und drücken Sie auf die Unterseite. Die Halterung klickt
®
und wird an der DIN-Schiene befestigt. Anschließend müssen Sie nur noch das 2N EasyGate
IP-Gerät von oben nach unten in das Profil des Halters (A) einführen und die Position des Tors im
Halter mit der Schraube (B) befestigen.
Wandinstallation
®
Mit dem mitgelieferten Halter und zwei Dübeln mit Schrauben kann 2N EasyGate IP an der
Wand installiert werden. Bohren Sie an der ausgewählten Stelle in der ausgewählten Höhe ein
Loch und setzen Sie die Dübel ein. Führen Sie die Schrauben durch die Löcher in der Halterung
®
und schrauben Sie sie in die Dübel in der Wand. Anschließend müssen Sie nur noch das 2N
EasyGate IP-Gerät von oben nach unten in das Profil des Halters (A) einführen und die Position
des Tors im Halter mit der Schraube (B) befestigen.
