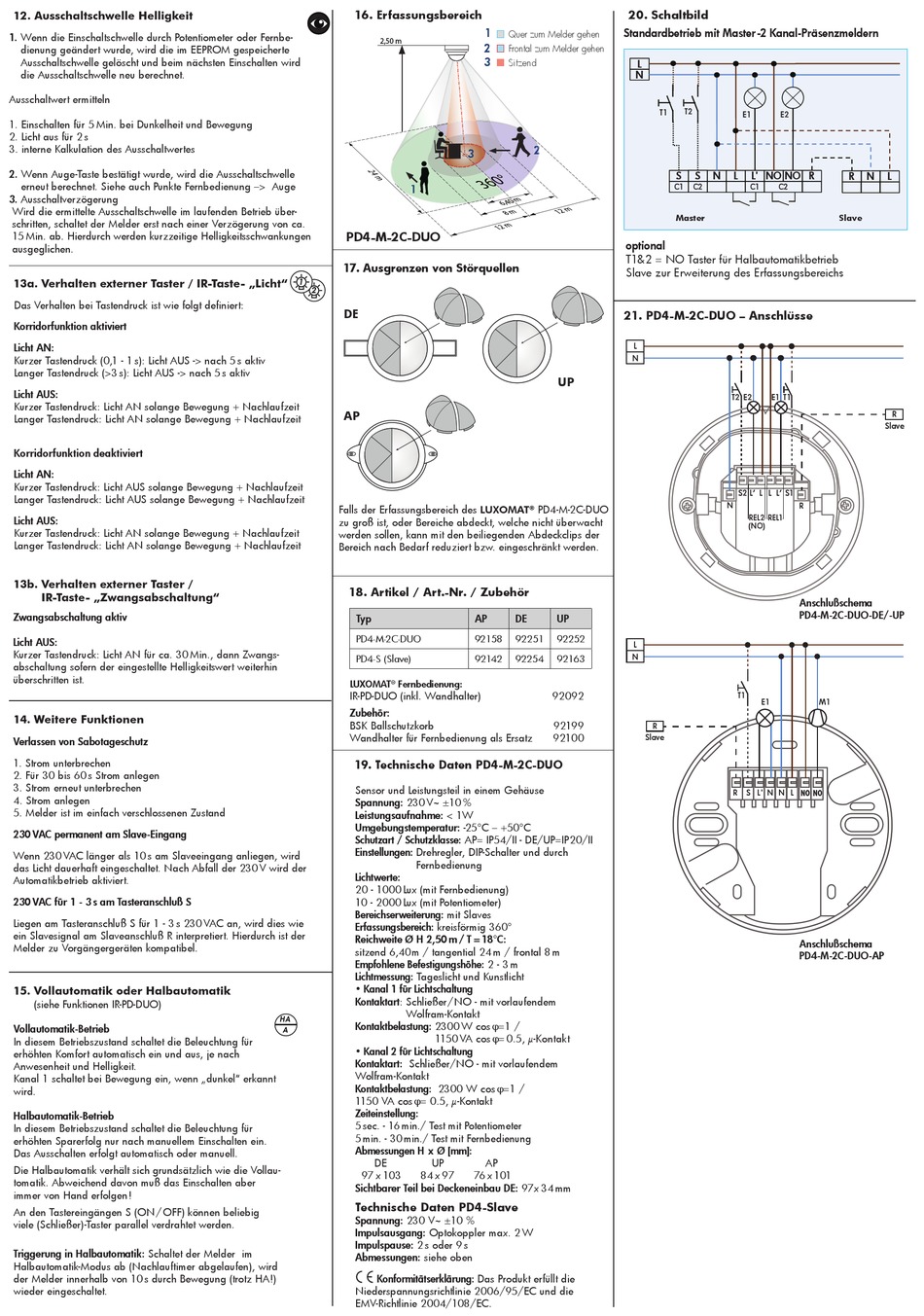

12. Ausschaltschwelle Helligkeit
1. Wenn die Einschaltschwelle durch Potentiometer oder Fernbe-
dienung geändert wurde, wird die im EEPROM gespeicherte
Ausschaltschwelle gelöscht und beim nächsten Einschalten wird
die Ausschaltschwelle neu berechnet.
Ausschaltwert ermitteln
1. Einschalten für 5 Min. bei Dunkelheit und Bewegung
2. Licht aus für 2 s
3. interne Kalkulation des Ausschaltwertes
2. Wenn Auge-Taste bestätigt wurde, wird die Ausschaltschwelle
erneut berechnet. Siehe auch Punkte Fernbedienung –> Auge
3. Ausschaltverzögerung
Wird die ermittelte Ausschaltschwelle im laufenden Betrieb über-
schritten, schaltet der Melder erst nach einer Verzögerung von ca.
15 Min. ab. Hierdurch werden kurzzeitige Helligkeitsschwankungen
ausgeglichen.
13a. Verhalten externer Taster / IR-Taste- „Licht"
Das Verhalten bei Tastendruck ist wie folgt definiert:
Korridorfunktion aktiviert
Licht AN:
Kurzer Tastendruck (0,1 - 1 s): Licht AUS -> nach 5 s aktiv
Langer Tastendruck (>3 s): Licht AUS -> nach 5 s aktiv
Licht AUS:
Kurzer Tastendruck: Licht AN solange Bewegung + Nachlaufzeit
Langer Tastendruck: Licht AN solange Bewegung + Nachlaufzeit
Korridorfunktion deaktiviert
Licht AN:
Kurzer Tastendruck: Licht AUS solange Bewegung + Nachlaufzeit
Langer Tastendruck: Licht AUS solange Bewegung + Nachlaufzeit
Licht AUS:
Kurzer Tastendruck: Licht AN solange Bewegung + Nachlaufzeit
Langer Tastendruck: Licht AN solange Bewegung + Nachlaufzeit
13b. Verhalten externer Taster /
IR-Taste- „Zwangsabschaltung"
Zwangsabschaltung aktiv
Licht AUS:
Kurzer Tastendruck: Licht AN für ca. 30 Min., dann Zwangs-
abschaltung sofern der eingestellte Helligkeitswert weiterhin
überschritten ist.
14. Weitere Funktionen
Verlassen von Sabotageschutz
1. Strom unterbrechen
2. Für 30 bis 60 s Strom anlegen
3. Strom erneut unterbrechen
4. Strom anlegen
5. Melder ist im einfach verschlossenen Zustand
230 VAC permanent am Slave-Eingang
Wenn 230 VAC länger als 10 s am Slaveeingang anliegen, wird
das Licht dauerhaft eingeschaltet. Nach Abfall der 230 V wird der
Automatikbetrieb aktiviert.
230 VAC für 1 - 3 s am Tasteranschluß S
Liegen am Tasteranschluß S für 1 - 3 s 230 VAC an, wird dies wie
ein Slavesignal am Slaveanschluß R interpretiert. Hierdurch ist der
Melder zu Vorgängergeräten kompatibel.
15. Vollautomatik oder Halbautomatik
(siehe Funktionen IR-PD-DUO)
Vollautomatik-Betrieb
In diesem Betriebszustand schaltet die Beleuchtung für
erhöhten Komfort automatisch ein und aus, je nach
Anwesenheit und Helligkeit.
Kanal 1 schaltet bei Bewegung ein, wenn „dunkel" erkannt
wird.
Halbautomatik-Betrieb
In diesem Betriebszustand schaltet die Beleuchtung für
erhöhten Sparerfolg nur nach manuellem Einschalten ein.
Das Ausschalten erfolgt automatisch oder manuell.
Die Halbautomatik verhält sich grundsätzlich wie die Vollau-
tomatik. Abweichend davon muß das Einschalten aber
immer von Hand erfolgen!
An den Tastereingängen S (ON /OFF) können beliebig
viele (Schließer)-Taster parallel verdrahtet werden.
Triggerung in Halbautomatik: Schaltet der Melder im
Halbautomatik-Modus ab (Nachlauftimer abgelaufen), wird
der Melder innerhalb von 10 s durch Bewegung (trotz HA!)
wieder eingeschaltet.
16. Erfassungsbereich
2,50 m
1
1
PD4-M-2C-DUO
17. Ausgrenzen von Störquellen
1
2
DE
AP
Falls der Erfassungsbereich des LUXOMAT
zu groß ist, oder Bereiche abdeckt, welche nicht überwacht
werden sollen, kann mit den beiliegenden Abdeckclips der
Bereich nach Bedarf reduziert bzw. eingeschränkt werden.
18. Artikel / Art.-Nr. / Zubehör
Typ
PD4-M-2C-DUO
PD4-S (Slave)
LUXOMAT
Fernbedienung:
®
IR-PD-DUO (inkl. Wandhalter)
Zubehör:
BSK Ballschutzkorb
Wandhalter für Fernbedienung als Ersatz
19. Technische Daten PD4-M-2C-DUO
Sensor und Leistungsteil in einem Gehäuse
Spannung: 230 V~ ±10 %
Leistungsaufnahme: < 1W
Umgebungstemperatur: -25°C – +50°C
Schutzart / Schutzklasse: AP= IP54/II - DE/UP=IP20/II
Einstellungen: Drehregler, DIP-Schalter und durch
Fernbedienung
Lichtwerte:
20 - 1000 Lux (mit Fernbedienung)
10 - 2000 Lux (mit Potentiometer)
Bereichserweiterung: mit Slaves
Erfassungsbereich: kreisförmig 360°
Reichweite Ø H 2,50 m / T = 18°C:
sitzend 6,40m / tangential 24 m / frontal 8 m
Empfohlene Befestigungshöhe: 2 - 3 m
Lichtmessung: Tageslicht und Kunstlicht
• Kanal 1 für Lichtschaltung
Kontaktart: Schließer/NO - mit vorlaufendem
Wolfram-Kontakt
HA
Kontaktbelastung: 2300 W cos ϕ=1 /
A
1150 VA cos ϕ= 0.5, µ-Kontakt
• Kanal 2 für Lichtschaltung
Kontaktart: Schließer/NO - mit vorlaufendem
Wolfram-Kontakt
Kontaktbelastung: 2300 W cos ϕ=1 /
1150 VA cos ϕ= 0.5, µ-Kontakt
Zeiteinstellung:
5 sec. - 16 min./ Test mit Potentiometer
5 min. - 30 min./ Test mit Fernbedienung
Abmessungen H x Ø [mm]:
DE
UP
97 x 103
84 x 97
Sichtbarer Teil bei Deckeneinbau DE: 97x 34 mm
Technische Daten PD4-Slave
Spannung: 230 V~ ±10 %
Impulsausgang: Optokoppler max. 2 W
Impulspause: 2 s oder 9 s
Abmessungen: siehe oben
Konformitätserklärung: Das Produkt erfüllt die
Niederspannungsrichtlinie 2006/95/EC und die
EMV-Richtlinie 2004/108/EC.
20. Schaltbild
1
Standardbetrieb mit Master -2 Kanal-Präsenzmeldern
quer zum Melder gehen
Quer zum Melder gehen
2
frontal zum Melder gehen
Frontal zum Melder gehen
3
Sitzend
Unterkriechschutz
L
N
2
2
2
3
optional
T1&2 = NO Taster für Halbautomatikbetrieb
Slave zur Erweiterung des Erfassungsbereichs
21. PD4-M-2C-DUO – Anschlüsse
L
N
UP
PD4-M-2C-DUO
®
AP
DE
UP
92158
92251
92252
L
N
92142
92254
92163
92092
92199
92100
AP
76 x 101
T2
T1
E1
E2
S
S
N
L
L΄ ΄ ΄ ΄
NO
NO
R
C1
C2
C1
C2
T2
E2
E1
T1
S2 L' L
L
L'
S1
N
R
REL2
REL1
(NO)
Anschlußschema
PD4-M-2C-DUO-DE/-UP
T1
E1
M1
R
Slave
R
S
L'
N N
L NO NO
Anschlußschema
PD4-M-2C-DUO-AP
R
N
L
R
Slave
