LUXOMAT

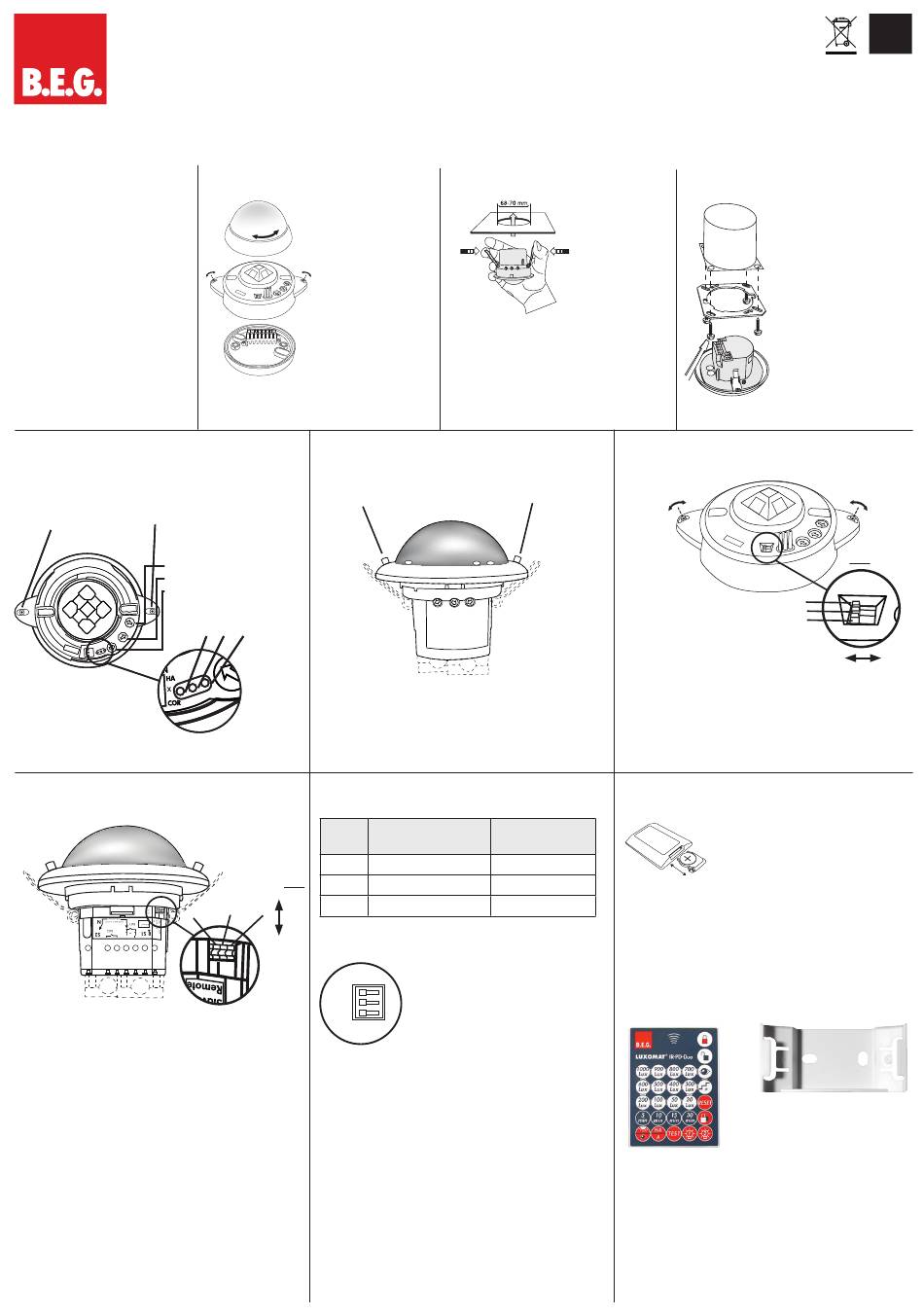

Montage- und Bedienungsanleitung für B.E.G.-Präsenzmelder PD4-M-2C-DUO-DE / UP
1. Montagevorbereitung
Arbeiten an elektrischen Anlagen
dürfen nur von Elektrofachkräften
oder von unterwiesenen Personen
unter Leitung und Aufsicht einer
Elektrofachkraft entsprechend den
elektrotechnischen Regeln vorge-
nommen werden.
Vor Montage Leitung spannungsfrei
schalten!
Dieses Gerät ist nicht zum
Freischalten geeignet.
Im Master-/Slave-Betrieb muß das
Master-Gerät immer am Ort mit dem
geringsten Tageslichtanteil montiert
werden.
3a. Hardwarekonfiguration AP
Position Lichtfühler, Potentiometer und LED's
Lichtfühler Kanal 1
Lichtfühler Kanal 1
Lichtfühler Kanal 2
Lichtfühler Kanal 2
Potentiometer 3 Time Kanal 1&2
Potentiometer 3 Time Kanal 1&2
Potentiometer 1 Lux Kanal 1
Potentiometer 1 Lux Kanal 1
Potentiometer 2 Lux Kanal 2
Potentiometer 2 Lux Kanal 2
LED 1 grün
LED 1 grün
LED 2 rot
LED 2 rot
LED 3 weiß
LED 3 weiß
4b. Position DIP-Schalter UP und DE
DIP 1
VA/HA
DIP 2
MIX/DAY
DIP 3
LED ON/OFF
Default: VA, MIX UND LED ON
Die DIP-Schalter-Einstellungen werden mit der Fernbedienung
überschrieben.
®
2a. Montage LUXOMAT
®
PD4-M-2C-DUO-AP
Der Melder muß auf eine
ebene, feste Unterlage
montiert werden. Vor der
Montage muß die Linse
entfernt werden. Dazu
ist die Linse (C) im
Gegen uhrzeigersinn um
ca. 5° zu drehen und
abzunehmen.
Nach dem vorschrift-
mäßigen Anschluß der
Leitungen ist der Melder
mit zwei Schrauben zu
be festigen.
Dann Linse durch Drehen im Uhr zeigersinn wieder
aufstecken. Netz spannung zuschalten.
3b. Hardwarekonfiguration UP und DE
Position Lichtfühler, Potentiometer und LED's
Lichtfühler Kanal 1
1 2 3
1 2 3
40
40
LED 1 Grün
LED 2 Weiß
LED 3 Rot
5. DIP-Schalter Funktionen
DIP-
Schalter
1
DIP
2
OFF
3
2
1
3
ON
OFF
1
2
DIP
3
PD4-M-2C-DUO
2a. Montage LUXOMAT
PD4-M-2C-DUO-DE
Nach dem vorschriftsgemäßen Anschluß der
Kabel wird der Melder gemäß ne ben ste hen der
Skizze in die vor han de ne Öffnung eingeführt
und durch die Federklemmen fixiert.
Lichtfühler Kanal 2
1
2 3
1
2
3
Potentiometer 1 Lux Kanal 1
Potentiometer 2 Time Kanal 1 & 2
Potentiometer 3 Lux Kanal 2
ON
OFF
Halbautomatikbetrieb
Vollautomatikbetrieb
Tageslicht
Mischlicht
LED OFF
LED ON
Die DIP-Einstellungen werden wieder
freigegeben,durch
ON
• Verstellen der DIP-Schalter im geschlos-
senen Zustand
• Reset mit Test-Sonne-Einstellung an den
Potentiometern
• Reset im geöffneten Zustand
®
2b. Montage LUXOMAT
PD4-M-2C-DUO-UP
Der Melder wurde
speziell für den Ein-
bau in abgehängte
Decken entwickelt.
In der Decke muß
zuerst eine runde
Öffnung mit 68 mm
Durchmesser erstellt
werden.
4a. Position DIP-Schalter AP
DIP 1
VA/HA
DIP 2
MIX/DAY
DIP 3
LED ON/OFF
Default: VA, MIX UND LED ON
Die DIP-Schalter-Einstellungen werden mit der Fernbedienung
überschrieben.
6. Inbetriebnahme der Fernbedienung LUXOMAT
IR-PD-DUO
1. Batterie überprüfen:
Batteriefach öffnen durch
Zu sam men drüc ken der Plastikfeder und
Her aus zie hen des Bat te rie hal ters.
Achtung:
Alle am Master mit den Drehreglern
eingestellten Werte werden mit der
Fernbedienung überschrieben.
Option: 92092
IR-PD-DUO
D
®
Der Melder kann in konven-
tionelle Einlaßdosen an der
Decke montiert werden.
Vor der Montage muß die
beiliegende Montage-
platte abgezogen und
anschließend mit 2 oder 4
Schrauben an der Decke
seitenrichtig montiert
werden.
(Für den Anschluß der
Leitungen siehe Punkt 21!)
DIP
1
2
3
OFF
ON
®
Wandhalter für Fernbedienung
IR-PD-DUO
