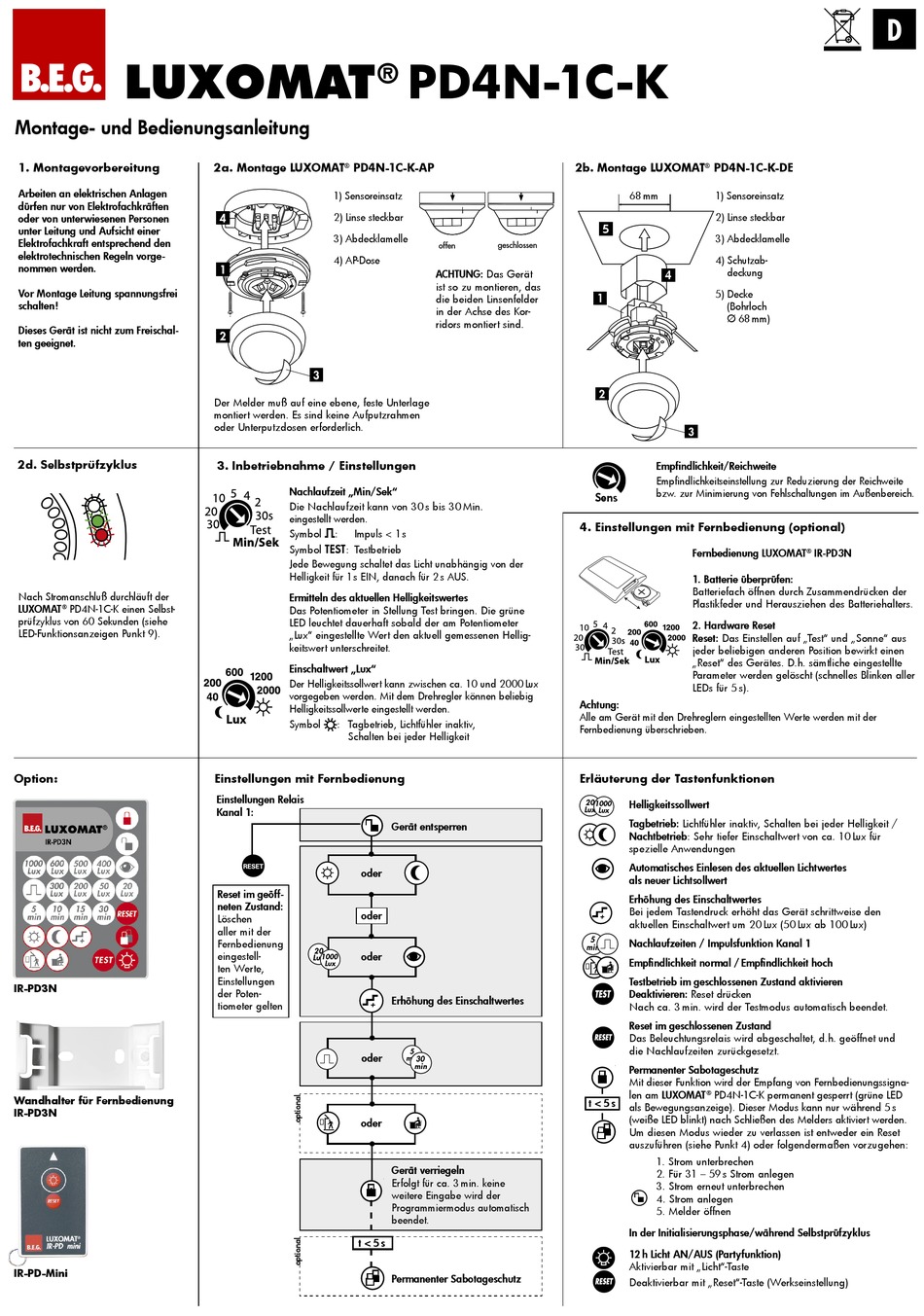

B.E.G. LUXOMAT PD4N-1C-K Montage- Und Bedienungsanleitung

LUXOMAT
Montage- und Bedienungsanleitung
1. Montagevorbereitung
Arbeiten an elektrischen Anlagen
dürfen nur von Elektrofachkräften
oder von unterwiesenen Personen
unter Leitung und Aufsicht einer
Elektrofachkraft entsprechend den
elektrotechnischen Regeln vorge-
nommen werden.
Vor Montage Leitung spannungsfrei
schalten!
Dieses Gerät ist nicht zum Freischal-
ten geeignet.
2d. Selbstprüfzyklus
Nach Stromanschluß durchläuft der
LUXOMAT PD4N-1C-K einen Selbst-
®
prüfzyklus von 60 Sekunden (siehe
LED-Funktionsanzeigen Punkt 9).
Option:
IR-PD3N
Wandhalter für Fernbedienung
IR-PD3N
IR-PD-Mini
®
2a. Montage LUXOMAT PD4N-1C-K-AP
®
1) Sensoreinsatz
2) Linse steckbar
3) Abdecklamelle
4) AP-Dose
Der Melder muß auf eine ebene, feste Unterlage
montiert werden. Es sind keine Aufputzrahmen
oder Unterputzdosen erforderlich.
3. Inbetriebnahme / Einstellungen
Nachlaufzeit „Min/Sek"
Die Nachlaufzeit kann von 30 s bis 30 Min.
eingestellt werden.
Symbol : Impuls < 1s
TEST
Symbol : Testbetrieb
Jede Bewegung schaltet das Licht unabhängig von der
Helligkeit für 1s EIN, danach für 2 s AUS.
Ermitteln des aktuellen Helligkeitswertes
Das Potentiometer in Stellung Test bringen. Die grüne
LED leuchtet dauerhaft sobald der am Potentiometer
„Lux" eingestellte Wert den aktuell gemessenen Hellig-
keitswert unterschreitet.
Einschaltwert „Lux"
Der Helligkeitssollwert kann zwischen ca. 10 und 2000 Lux
vorgegeben werden. Mit dem Drehregler können beliebig
Helligkeitssollwerte eingestellt werden.
Symbol : Tagbetrieb, Lichtfühler inaktiv,
Schalten bei jeder Helligkeit
Einstellungen mit Fernbedienung
Einstellungen Relais
Kanal 1:
oder
Reset im geöff-
neten Zustand:
oder
Löschen
aller mit der
Fernbedienung
��
eingestell- oder
��� ����
���
ten Werte,
Einstellungen
der Poten-
tiometer gelten
oder
oder
t < 5 s
PD4N-1C-K
offen geschlossen
ACHTUNG: Das Gerät
ist so zu montieren, das
die beiden Linsenfelder
in der Achse des Kor-
ridors montiert sind.
Gerät entsperren
Erhöhung des Einschaltwertes
5
min ��
���
Gerät verriegeln
Erfolgt für ca. 3 min. keine
weitere Eingabe wird der
Programmiermodus automatisch
beendet.
max
ON
Permanenter Sabotageschutz
OFF
2b. Montage LUXOMAT PD4N-1C-K-DE
®
68 mm 1) Sensoreinsatz
2) Linse steckbar
5
3) Abdecklamelle
4) Schutzab-
deckung
4
5) Decke
1
(Bohrloch
Ø 68 mm)
Empfindlichkeit/Reichweite
Empfindlichkeitseinstellung zur Reduzierung der Reichweite
bzw. zur Minimierung von Fehlschaltungen im Außen bereich.
Sens
4. Einstellungen mit Fernbedienung (optional)
Fernbedienung LUXOMAT
1. Batterie überprüfen:
Batteriefach öffnen durch Zusammendrücken der
Plastikfeder und Herausziehen des Batteriehalters.
2. Hardware Reset
Reset: Das Einstellen auf „Test" und „Sonne" aus
jeder beliebigen anderen Position bewirkt einen
„Reset" des Gerätes. D.h. sämtliche eingestellte
Parameter werden gelöscht (schnelles Blinken aller
LEDs für 5 s).
Achtung:
Alle am Gerät mit den Drehreglern eingestellten Werte werden mit der
Fernbedienung überschrieben.
Erläuterung der Tastenfunktionen
�� Helligkeitssollwert
����
���
���
Tagbetrieb: Lichtfühler inaktiv, Schalten bei jeder Helligkeit /
Nachtbetrieb: Sehr tiefer Einschaltwert von ca. 10 Lux für
spezielle Anwendungen
Automatisches Einlesen des aktuellen Lichtwertes
als neuer Lichtsollwert
Erhöhung des Einschaltwertes
Bei jedem Tastendruck erhöht das Gerät schrittweise den
aktuellen Einschaltwert um 20 Lux (50 Lux ab 100 Lux)
5
Nachlaufzeiten / Impulsfunktion Kanal 1
min
Empfindlichkeit normal / Empfindlichkeit hoch
Testbetrieb im geschlossenen Zustand aktivieren
Deaktivieren: Reset drücken
Nach ca. 3 min. wird der Testmodus automatisch beendet.
Reset im geschlossenen Zustand
Das Beleuchtungsrelais wird abgeschaltet, d.h. geöffnet und
die Nachlaufzeiten zurückgesetzt.
Permanenter Sabotageschutz
Mit dieser Funktion wird der Empfang von Fernbedienungssigna-
len am LUXOMAT PD4N-1C-K permanent gesperrt (grüne LED
®
t < 5 s
als Bewegungsanzeige). Dieser Modus kann nur während 5 s
(weiße LED blinkt) nach Schließen des Melders aktiviert werden.
Um diesen Modus wieder zu verlassen ist entweder ein Reset
auszuführen (siehe Punkt 4) oder folgendermaßen vorzugehen:
1. Strom unterbrechen
2. Für 31 – 59 s Strom anlegen
3. Strom erneut unterbrechen
50 1500
4. Strom anlegen
Lux Lux
5. Melder öffnen
In der Initialisierungsphase/während Selbstprüfzyklus
12 h Licht AN/AUS (Partyfunktion)
Aktivierbar mit „Licht"-Taste
Deaktivierbar mit „Reset"-Taste (Werkseinstellung)
D
IR-PD3N
®
