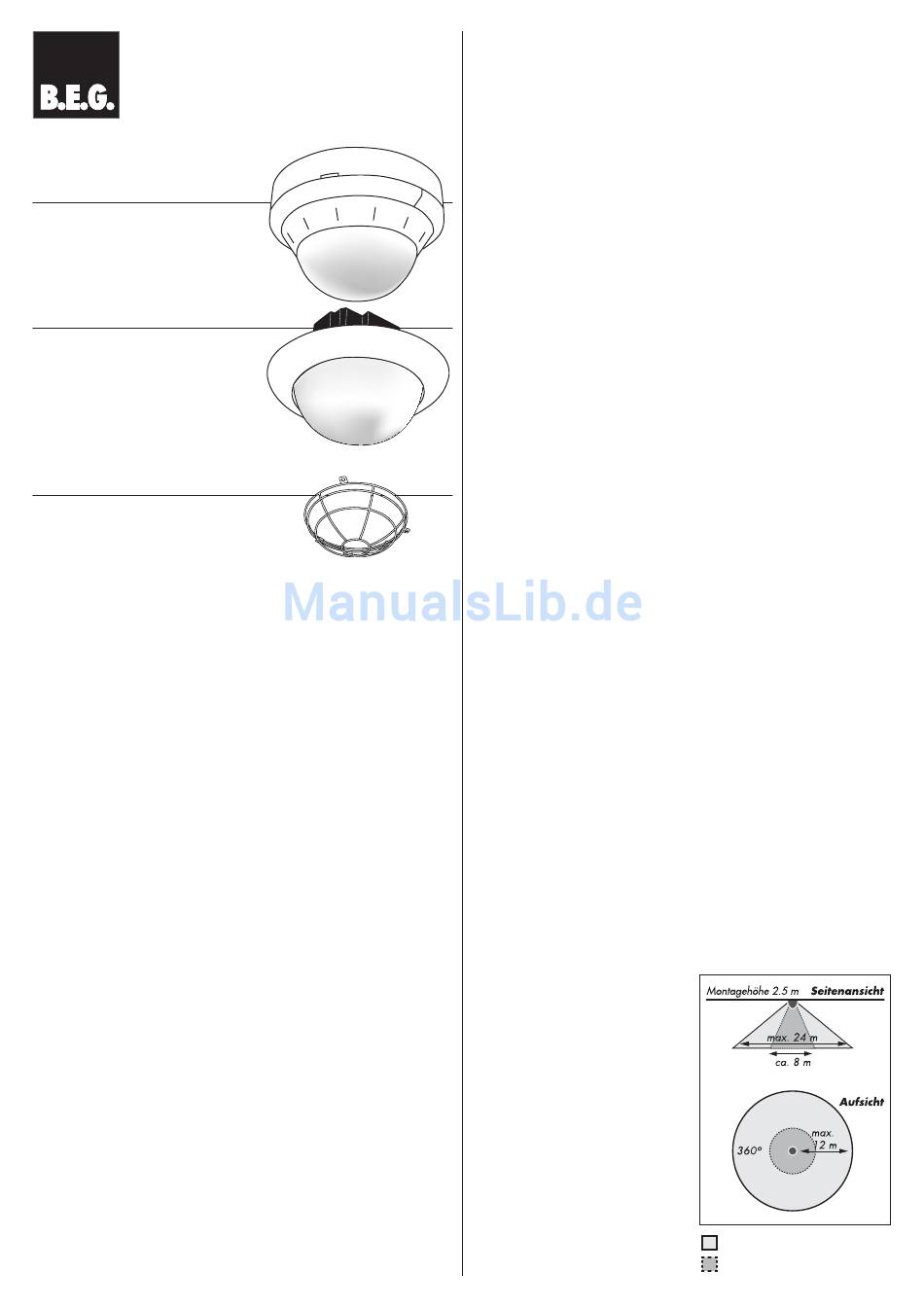

LUXOMAT
PD4 360 AP
360° Bewegungsmelder mit grossem Erfas-
sungsbereich für Decken-Aufputzmontage
E-No: 535 943 405
PD4 360 UP
360° Bewegungsmelder mit grossem Erfas-
sungsbereich für Decken-Unterputzmontage
E-No: 535 944 505
ZUBEHÖR
Ballschutzkorb: Schützt den Bewegungsmelder
vor Beschädigung durch Bälle oder Vandalismus.
E-No: 535 998 275
Wir bedanken uns für Ihren Kauf. Sie haben ein B.E.G. Qualitätsprodukt gewählt,
das mit grösster Sorgfalt produziert, kontrolliert und verpackt wurde. Nehmen Sie
sich bitte die Zeit, vor der Montage diese Bedienungsanleitung aufmerksam durch-
zulesen. Wir behalten uns das Recht vor, ohne vorherige Ankündigung technische
Änderungen durchzuführen, die der Produktverbesserung dienen.
FUNKTIONSBESCHREIBUNG
Der LUXOMAT ® PD4 ist ein preiswertes Model aus der B.E.G. Bewegungsmelder-
familie. Das Gerät verfügt über einen speziell grossen Erfassungsbereich für die
Überwachung von grossen Flächen wie z.B. Tiefgaragen, Lagerhallen etc.
Das Gerät verfügt über verschiedene Einstellmöglichkeiten, das Schaltverhalten
der Beleuchtung an die persönlichen Bedürfnisse anzupassen, welche in der
vorliegenden Bedienungsanleitung im Detail beschrieben sind.
Bewegungserfassung
Die Funktion des LUXOMAT ® PD4 entspricht der Funktion typischer Bewegungsmel-
der, d.h. es wird die Wärmestrahlung von Personen oder anderen Wärmequellen
(z.B. Tieren) gemessen, die sich im Erfassungsbereich bewegen, sowie die
Umgebungshelligkeit mit einem Dämmerungsschwellwert verglichen. Sinkt die
Umgebungshelligkeit unter den Dämmerungsschwellwert und wird eine Bewegung
erkannt, so schaltet der LUXOMAT ®
Solange Bewegungen erkannt werden, bleibt die Beleuchtung eingeschaltet. Der
LUXOMAT ® PD4 zeigt erkannte Bewegungen im Erfassungsbereich durch ein
Blinken der roten LED hinter der Bewegungsmelderlinse an (helligkeitsunabhängig).
Wenn keine Bewegung mehr erkannt wird, schaltet der LUXOMAT
Ablauf der eingestellten Nachlaufzeit die Beleuchtung wieder aus. Erst ca. 3 Sekun-
den nach dem Ausschalten kann der LUXOMAT
aktiviert werden.
Der LUXOMAT ® PD4 ist mit einer Halbkugel-Fresnel-Linse ausgestattet, die einen
PD4
®
PD4 die angeschlossene Beleuchtung ein.
® PD4 nach
® PD4 erneut durch Bewegungen
kreisförmigen (360°) Erfassungsbereich ergibt. Bei der empfohlenen Montagehöhe
von 2.5 - 3 m und bei Bewegungen quer zum Verlauf der Linsensegmente beträgt
der Durchmesser des überwachten Bereiches ca. 24 m. Bei höherer Montage
nimmt die Reichweite zwar zu, die Empfi ndlichkeit in der Weite jedoch stark ab.
Es ist nicht auszuschliessen, dass in direkter Nachbarschaft von starken Funksen-
dern (z.B. Funkern,Taxizentralen, Handys etc.) Fehlschaltungen provoziert werden
können. Diese Phänomene verursachen jedoch keine Defekte in der Sensorelektro-
nik. Sollte es zu einer solchen Fehlschaltung kommen, so schaltet der LUXOMAT
PD4 nach Verschwinden der HF-Störquelle automatisch wieder aus.
Lichtmessung
Der PD4 Bewegungsmelder verfügt über einen integrierten Helligkeitssensor,
welcher es ermöglicht, einen Dämmerungsschwellwert als Einschaltwert der
Beleuchtung vorzugeben. Sinkt die Umgebungshelligkeit unter den Dämme-
rungsschwellwert und wird gleichzeitig eine Bewegung erkannt, so schaltet der
LUXOMAT ® PD4 die angeschlossene Beleuchtung ein.
Sobald der PD4 die Beleuchtung eingeschaltet hat, ist der Helligkeitssensor im
Gerät deaktiviert. Bei eingeschalteter Beleuchtung ist der Bewegungsmelder
deshalb nicht mehr in der Lage die effektive Umgebungshelligkeit zu ermitteln.
Die Beleuchtung bleibt eingeschaltet, solange Bewegungen im Erfassungsbereich
detektiert werden. Aufgrund dieser Einschränkung ist der PD4 Bewegungsmelder
z.B. nicht geeignet, um eine automatische Beleuchtungssteuerung in Büros oder
durchgehend belegten Räumen mit Tageslichtanteil zu realisieren. In diesen Fällen
werden mit Vorteil z.B. die Präsenzmelder LUXOMAT
durch die hochentwickelte Mischlichtmessung die Beleuchtung trotz andauernder
Bewegung bei Überschreitung eines Sollwertes auch ausschalten können.
MONTAGE, INBETRIEBNAHME
Vor der Montage
Vor der Montage unbedingt auf folgende Punkte achten:
• Nicht mehr als 5 LUXOMAT
tungen zu vermeiden (siehe auch Seite 3 «Parallelbetrieb»)
• Die angeschlossene Schaltlast darf folgende Werte nicht überschreiten:
Ohmsche Last 230VAC/10A max.
Induktive Last 230VAC/5A max.
EVG 25 x 36 W max. (140μF)
• Es ist auf freie Sicht zu achten, da Infrarot-Strahlen keine festen Gegenstän-
de durchdringen können.
• Der LUXOMAT ® PD4 ist ein automatischer Lichtschalter, der nicht für
Einbruch- und Überfallmeldeanlagen geeignet ist.
Bestimmung von Monta-
geort
Kontrollieren Sie mit Hilfe der nebenstehen-
den Skizze, ob der Erfassungsbereich des
Melders den zu überwachenden Bereich
vollständig abdeckt. Planen Sie gegebenen-
falls weitere Geräte ein.
Um einen einwandfreien und zufrie-
denstellenden Betrieb des Gerätes zu
gewährleisten, muss insbesondere folgende
Eigenschaft von Infrarot-Bewegungsmeldern
beachtet werden:
Seite 1
® PD2 eingesetzt, welche
® PD4 parallel schalten, um eventuelle Fehlschal-
Bei seitlichem Vorbeigehen
Bei direktem Draufzugehen
®
