Frontplatte; Lautstärkeregelung; Led Dimmer - Rega Elicit-R Bedienungsanleitung

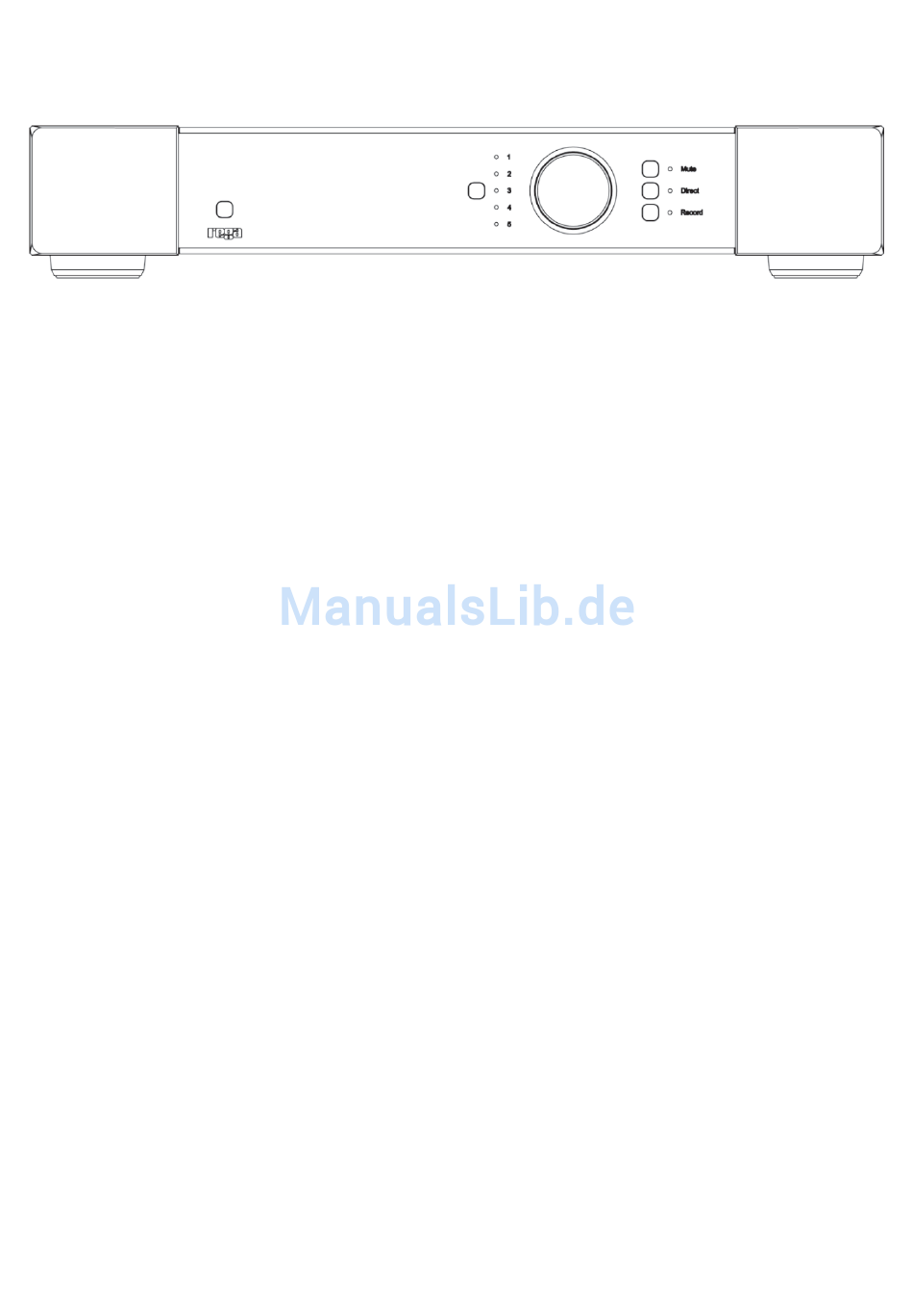

7. Frontplatte

Der Elicit-R wird mit dem Einschalter links aktiviert und das Rega Logo leuchtet auf. Nach einigen Se-
kunden schaltet das Lautsprecherrelais durch und der Verstärker ist betriebsbereit. Das Gerät soll nicht
schnell hintereinander aus- und wieder eingeschaltet werden.
Eine Quelle wird gewählt, indem die Input Taste in der Mitte betätigt wird um daraufhin mit dem Laut-
stärkeknopf den gewünschten Eingang einzustellen. Man kann die Lautstärke erst verändern, wenn man
einige Sekunden abwartet oder diese Taste nochmals drückt.
Mit der Mute Taste werden sowohl der Vorverstärker- als auch der Lautsprecherausgang stummgeschal-
tet.
8. Lautstärkeregelung
Die Einstellung der Lautstärke kann mit dem Drehknopf oder der Fernbedienung geschehen. Die Schal-
tung beherbergt einen Mikroprozessor, der die Befehle in einem Bereich bis zu 80 Schritten mit 1dB
Auflösung umsetzt – der Regelungsumfang beträgt somit 80dB. Eine aus 20 LEDs bestehende Skala zeigt
den eingestellten Pegel bzw. die Stellung des Reglers mit einer Auflösung von 4dB an.
Rechter und linker Kanal laufen im Pegel mit einer Genauigkeit von 0,2dB untereinander gleich.

9. LED Dimmer

Die Helligkeit der LED-Kette kann verändert werden nachdem man die Input Taste gedrückt hat. Mit der
Mute Taste kann nun zwischen drei verschiedenen Helligkeiten gewählt werden. Nach etwa acht Sekun-
den kehrt das Gerät in die normale Betriebsart zurück.
- Seite 8 -
