5.
Mit einer der Nasen (2) der Abreißkantenabdeckung (1) leichten Druck auf die grüne
Druckkopfverrastung (3) ausüben und dabei die Druckkopfeinheit (4) leicht nach unten
ziehen.
4

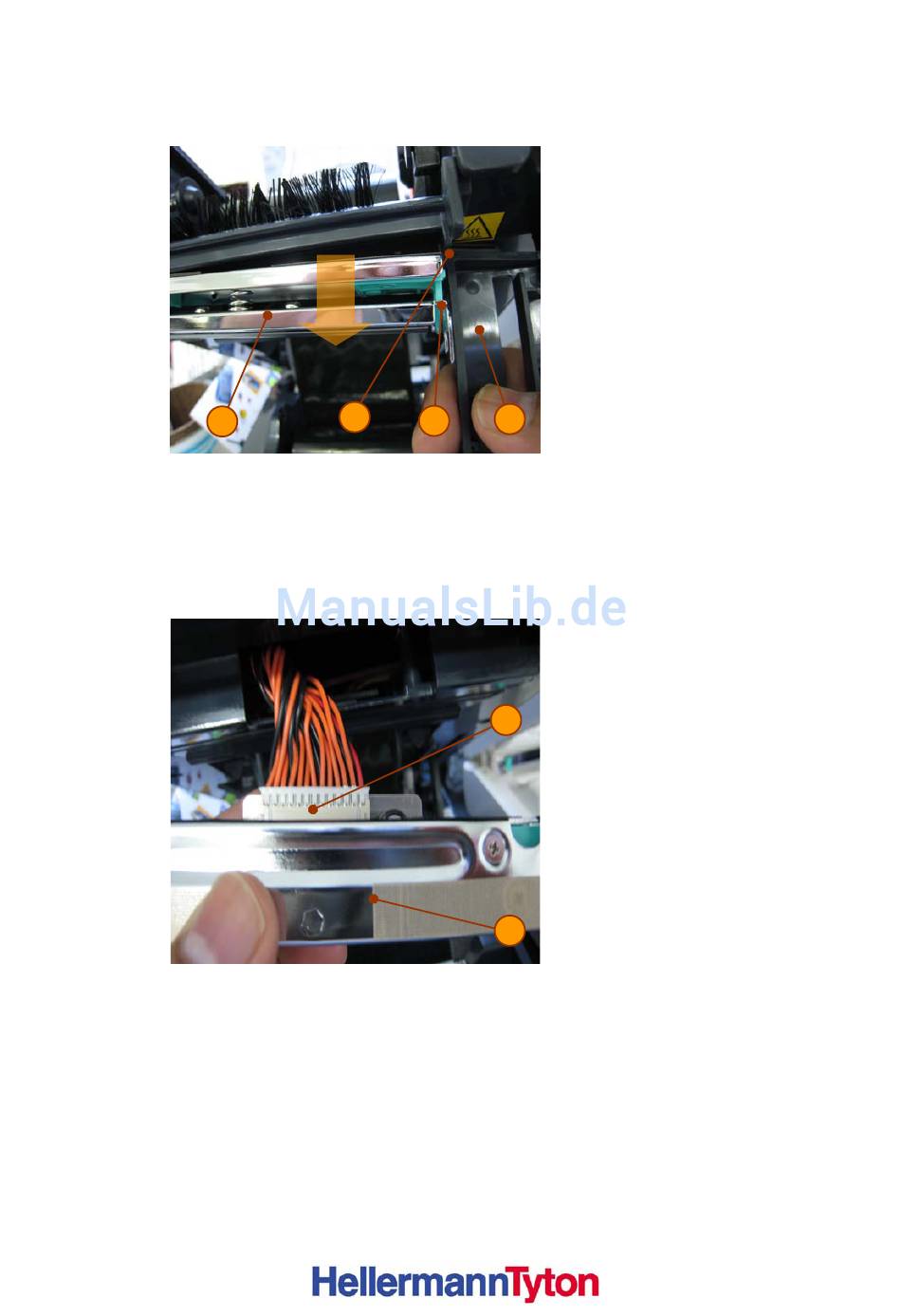

Abbildung 15 Druckkopfeinheit ausrasten
6. Druckkopfeinheit (4) abnehmen.
7. Steckverbinder (5) am Druckkopf lösen und Druckkopfeinheit (4) auf weicher Unterlage
ablegen.
Abbildung 16 Steckverbindung Druckkopf
Druckkopfeinheit einbauen
1. Steckverbindung (6) anstecken.
2. Druckkopfeinheit (4) auf einer Seite zuerst an der Verrastung (3) einhängen und dann mit
leichtem Druck in die gegenüberliegende Verrastung (3) einhängen.
3. Etiketten und Farbband wieder einlegen (siehe Seite 8, 10).
2
1
3
6
5
1. Abdeckung der Abreißkante
2. Nasen zur Druckkopf-Entriegelung
3. Druckkopfverrastung
4. Druckkopfeinheit
5. Druckkopfeinheit
6. Steckverbinder
- 25 -
