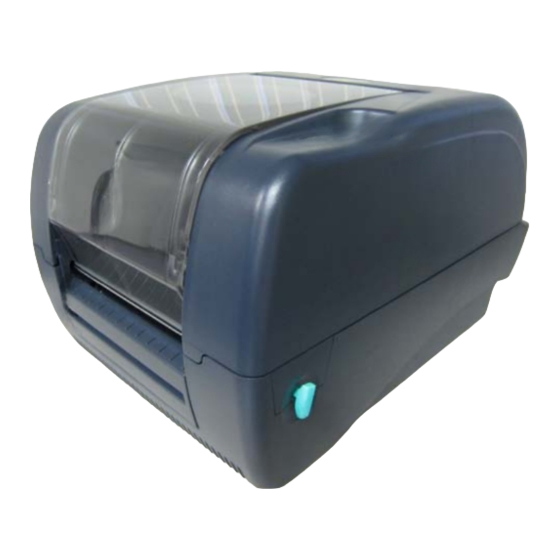

HellermannTyton TT420+ Bedienungsanleitung

Thermotransferdrucker
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

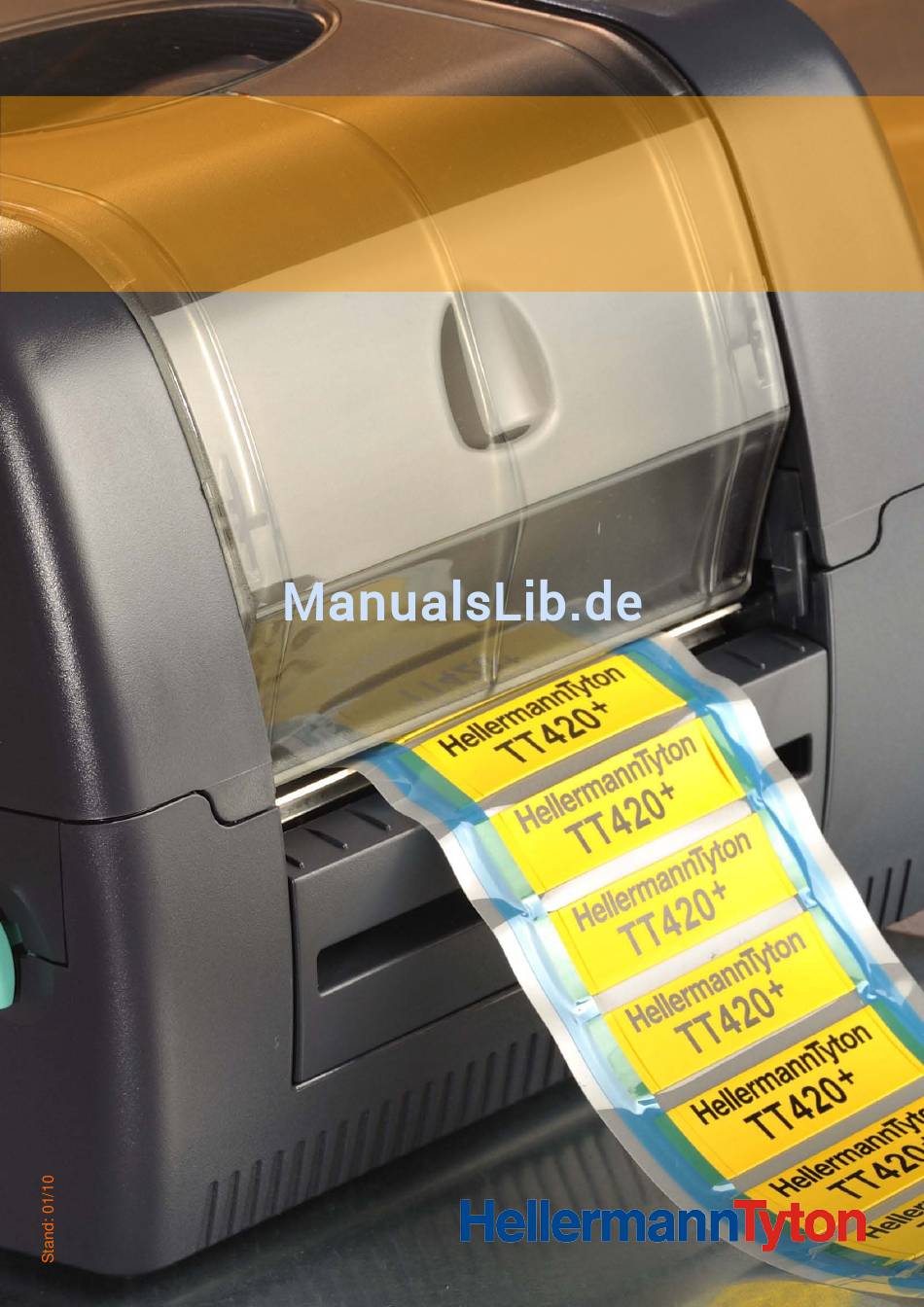

Bedienungsanleitung
+
Thermotransferdrucker TT420
- 1 -

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HellermannTyton TT420+

Inhaltszusammenfassung für HellermannTyton TT420+

  • Seite 1 Bedienungsanleitung Thermotransferdrucker TT420 - 1 -...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Hinweise zur Dokumentation Sicherheit und Umwelt Bestimmungsgemäßer Gebrauch Installation Drucker auspacken Drucker aufstellen Geräteübersicht An Computer anschließen Farbband einlegen Material einlegen Sensor einstellen Sensorarten 6.1.1 Durchlichtsensor 6.1.2 Reflexsensor Treiber installieren und Sensor kalibrieren Betriebssystem Windows XP und USB-Schnittstelle Betriebssystem Windows 2000 und USB-Schnittstelle Sensor mit Diagnoseprogramm kalibrieren 7.3.1 Diagnoseprogramm starten...

  • Seite 3: Hinweise Zur Dokumentation

    1 Hinweise zur Dokumentation Warnhinweise Warnhinweise werden mit 3 Signalwörtern für die Gefährdungsstufen dargestellt. Das Signalwort GEFAHR kennzeichnet eine außerordentlich große, unmittelbar bevorstehende Gefahr, die zu schweren Verletzungen oder sogar zum Tod führen kann. Das Signalwort WARNUNG bezeichnet eine möglicherweise bestehende Gefahr, die ohne hinreichende Vorsorge zu schweren Körperverletzungen oder sogar zum Tod führen könnte.

  • Seite 4: Bestimmungsgemäßer Gebrauch

     Gerät nicht in explosionsgefährdeter Atmosphäre betreiben.  Gerät nicht in der Nähe von Hochspannungsleitungen betreiben.  Wird das Gerät bei geöffnetem Deckel betrieben, darauf achten, dass Kleidung, Haare, Schmuckstücke oder Ähnliches von Personen nicht mit den offenliegenden, rotierenden Teilen in Berührung kommen. ...

  • Seite 5: Installation

    2 Installation Drucker auspacken  Obere Kartonabdeckung entfernen und Etikettendrucker aus dem Karton heben.  Etikettendrucker auf Transportschäden prüfen.  Lieferung anhand der folgenden Liste auf Vollständigkeit prüfen: Lieferumfang  Etikettendrucker  Leerer Folienkern, auf Farbband-Aufwickelschaft montiert  Netzkabel  Netzteil ...

  • Seite 6: Drucker Aufstellen

    3 Drucker aufstellen GEFAHR! Beschädigung des Geräts und der Druckmaterialien durch Feuchtigkeit und Nässe. ► Etikettendrucker nur an trockenen und vor Spritzwasser geschützten Orten aufstellen. Geräteübersicht 1. Verriegelung Gehäuse 2. Gehäuse 3. Farbbandabdeckung 4. FEED/PAUSE Taste 5. Kontroll-LED Abbildung 1 TT420 in der Frontansicht INFORMATION Wir empfehlen, den Druckersensor mithilfe des Diagnoseprogramms zu kalibrieren.
  • Seite 7 1. Druckkopf 2. Materialführung 3. Materialführung und Durchlichtsensor 4. Reflexsensor (Black-Mark-Sensor) 5. Druckwalze 6. Entriegelungshebel für Gehäuse 7. Interner Rollenhalter* 8. Abreißkante Abbildung 2 Bedienelemente im Innenraum des Druckers TT420 * Wir empfehlen, den externen Rollenhalter (Caddy) zu verwenden, der im Lieferumfang enthalten ist.

  • Seite 8: An Computer Anschließen

    Schließen: Fassen Sie mit der linken Hand den Gehäusedeckel und ziehen Sie mit dem Daumen den Hebel nach hinten. Der Mechanismus wird so entriegelt und der Gehäusedeckel kann wieder geschlossen werden. (7) Interner Rollenhalter Hält das zu bedruckende Material innerhalb des Druckers fest. ACHTUNG Für Etikettenmaterial mit einem Kerndurchmesser größer als 38.1 mm (1,5 Zoll) empfehlen wir die Verwendung des externen Rollenhalters (Caddy), der im Lieferumfang enthalten ist.

  • Seite 9: Farbband Einlegen

    4 Farbband einlegen Der Drucker erkennt automatisch, ob ein Farbband eingelegt wurde und schaltet entsprechend auf Thermodirekt- oder Thermotransfermodus um. Wurde kein Farbband eingelegt, erfolgt ein Test, indem der Farbband-Abwickelschaft durch den Motor (Abbildung 4 (5)) gedreht wird. 1. Farbband-Abwickelschaft 2.
  • Seite 10 Farbband ACHTUNG Keine extrem lichtdurchlässigen Farbbänder verwenden. Der Sensor für die Farbbanderkennung kann diese Farbbandklasse nicht auswerten und geht in den Störungsmodus.  Verwenden Sie nur die von HellermannTyton für die jeweiligen Materialien empfohlenen Farbbänder! - 9 -...

  • Seite 11: Material Einlegen

    5 Material einlegen ACHTUNG Für Etikettenmaterial mit einem Kerndurchmesser größer als 38.1 mm (1,5 Zoll) empfehlen wir die Verwendung des externen Rollenhalters (Caddy), der im Lieferumfang enthalten ist. 1. Drucker ausschalten (Drucker aufstellen, Seite 2) und Gehäusedeckel öffnen. 2. Grünen internen Rollenhalter (Abbildung 2 (8)) entnehmen. 3.

  • Seite 12: Sensor Einstellen

    7. Materialhalterstange (Abbildung 7 (1)) in die dafür vorgesehenen Kerben (Abbildung 7 (2)) des Druckers einsetzen. 8. Das Material zwischen den Materialführungen (Abbildung 7 (4)) hindurchführen. 9. Material so weit nach vorne schieben, dass es aus dem Drucker herausragt. 10. Materialführungen (Abbildung 7 (4)) an die Seiten des Materials anpassen. 11.

  • Seite 13: Sensorarten

    Sensorarten 6.1.1 Durchlichtsensor Der Durchlichtsensor (Abbildung 8 (1) und (2)) besteht aus einem Sende- und einem Empfangsteil. Das obere Teil befindet sich innerhalb der rechten Materialführung, das Gegenstück dazu befindet sich innerhalb des Druckers direkt unter der rechten Materialführung. Der Durchlichtsensor ist fix mit der rechten Materialführung verbunden und ist 6 mm vom rechten Etikettenmaterialrand (1) entfernt eingestellt.
  • Seite 14 Abbildung 11 Einstellung des Reflexsensors am Material ShrinkTrak INFORMATION Wird HellermannTyton ShrinkTrak eingesetzt, sollte der Reflexsensor nicht mittig, sondern seitlich entweder auf den linken oder rechten Rand des Materials ausgerichtet werden, da der Marker in einem festen Abstand zum Sensor bleibt. Hierbei darauf achten, dass das quadratische Sensorfeld nicht in den blauen Trägerrandbereich verschoben wird...

  • Seite 15: Treiber Installieren Und Sensor Kalibrieren

    7 Treiber installieren und Sensor kalibrieren Der Treiber interpretiert die Daten der Etikettendrucksoftware (z. B. TagPrint PRO) und leitet sie in einer für den Drucker verständlichen Druckersprache weiter. Nur eine sorgfältige Installation des Treibers gewährleistet den einwandfreien Betrieb des Druckers. Abhängig vom eingesetzten Betriebssystem und der gewählten Schnittstelle zum PC (USB, parallel oder seriell) kann die Installationsroutine anders gestaltet sein.
  • Seite 16 6. Die zweite Option Software von einer Liste oder bestimmten Quelle installieren wählen. (Fortgeschritten) 7. Die mitgelieferte CD in das CD-Laufwerk legen. 8. Mit Weiter> zum nächsten Schritt gehen. 9. Nun das CD-Laufwerk über die Option Folgende Quelle ebenfalls durchsuchen auswählen.
  • Seite 17 11. Mit Weiter> zum nächsten Schritt gehen 12. Windows XP zeigt nun die obige Meldung zu einem Windows-Logo Test an. 13. Diese Meldung ignorieren und mit Installation fortsetzen zum nächsten Schritt gehen. 14. Die treiberrelevanten Daten werden nun von der CD kopiert. Bitte warten Sie, bis dieser Vorgang beendet ist.

  • Seite 18: Betriebssystem Windows 2000 Und Usb-Schnittstelle

    15. Wenn alle Dateien kopiert wurden, meldet sich der Assistent mit der erfolgreichen Installation des neuen Druckers. 16. Den Assistenten mit Fertig stellen beenden. ACHTUNG Wird der USB-Anschluss auf einen anderen Port des Computers gewechselt, so ist eine Deinstallation des Druckertreibers sowie eine Neuinstallation auf den neuen USB-Port notwendig.
  • Seite 19 4. Windows 2000 erkennt ein neues Gerät über den angeschlossenen USB-Port und startet automatisch den Hardware-Assistenten. 5. Mit Weiter> zum nächsten Schritt gehen 6. Die erste Option Nach einem passenden Treiber für das Gerät suchen gesetzt lassen. 7. Mit Weiter> zum nächsten Schritt gehen. 8.
  • Seite 20 9. Die mitgelieferte CD in das CD-Laufwerk legen. 10. Mit Weiter> zum nächsten Schritt gehen. 11. Der Assistent muss auf der CD im Pfad \Driver automatisch die Datei *.inf erkennen und vorschlagen. 12. Mit Weiter> zum nächsten Schritt gehen. 13. In manchen Fällen zeigt Windows 2000 eine Meldung zu einem Windows-Signatur Test an. Diese Meldung ignorieren und mit Ja zum nächsten Schritt.

  • Seite 21: Sensor Mit Diagnoseprogramm Kalibrieren

    14. Die treiberrelevanten Daten werden nun von der CD kopiert. Bitte warten Sie, bis dieser Vorgang beendet ist. 15. Wenn alle Dateien kopiert wurden, meldet sich der Assistent mit der erfolgreichen Installation des neuen Druckers. 16. Den Assistenten mit Fertig stellen beenden. ACHTUNG Wird der USB-Anschluss auf einen anderen Port des Computers gewechselt, so ist eine Deinstallation des Druckertreibers sowie eine Neuinstallation auf den neuen USB-Port...
  • Seite 22 Abbildung 13 Funktionen des Diagnoseprogramms 1. Drucker einschalten (prüfen, ob Farbband und zu bedruckendes Material in den Drucker eingelegt wurden). 2. Darauf achten, dass die Druckertreiber installiert sind und der Drucker vom Betriebssystem erkannt wird. 3. Durch Klicken auf die Schaltfläche Status abfragen (4) wird der Druckerstatus angezeigt. 4.
  • Seite 23 Der Drucker führt die Kalibrierung des Sensors aus. Die Kalibrierung war erfolgreich, wenn der Drucker aufhört, Material einzuziehen. Nach der Kalibrierung durch Klicken auf die Schaltfläche Einstellen (5) im Hauptfenster des Diagnoseprogramms die Einstellungen sichern. Die Einstellungen werden im Druckerspeicher abgelegt. - 22 -...

  • Seite 24: Reinigung Und Einfache Wartung

    8 Reinigung und einfache Wartung GEFAHR! Lebensgefahr durch Stromschlag!  Vor allen Wartungsarbeiten Drucker vom Stromnetz trennen. Wartungsplan Wartungsaufgabe Wann Allgemeine Reinigung (Seite 23) Bei Bedarf Druckwalze reinigen (Seite 24) Bei jedem Wechsel der Etikettenrolle oder bei Beeinträchtigung des Druckbilds und des Etikettentransports.

  • Seite 25: Druckwalze Reinigen

    Druckwalze reinigen Während des Drucks können sich auf der Druckwalze Verunreinigungen ansammeln, die das Druckbild beeinträchtigen, z. B. Kontrastunterschiede oder senkrechte Streifen. 1. Etiketten aus dem Drucker nehmen. 2. Druckwalze ausbauen (Seite 26). 3. Ablagerungen mit Walzenreiniger und weichem Tuch entfernen. 4.
  • Seite 26 Mit einer der Nasen (2) der Abreißkantenabdeckung (1) leichten Druck auf die grüne Druckkopfverrastung (3) ausüben und dabei die Druckkopfeinheit (4) leicht nach unten ziehen. 1. Abdeckung der Abreißkante 2. Nasen zur Druckkopf-Entriegelung 3. Druckkopfverrastung 4. Druckkopfeinheit Abbildung 15 Druckkopfeinheit ausrasten 6.

  • Seite 27: Druckwalze Tauschen

    Druckwalze tauschen Aus- und Einbau der Druckwalze ist sehr einfach gestaltet und kann ohne zusätzliches Werkzeug durchgeführt werden. Ein Wechsel der gummierten Druckwalze ist notwendig bei Verschleiß. 1. Verrastungen 2. Druckwalze Abbildung 17 Druckwalze tauschen Druckwalze ausbauen 1. Drucker ausschalten. 2.
