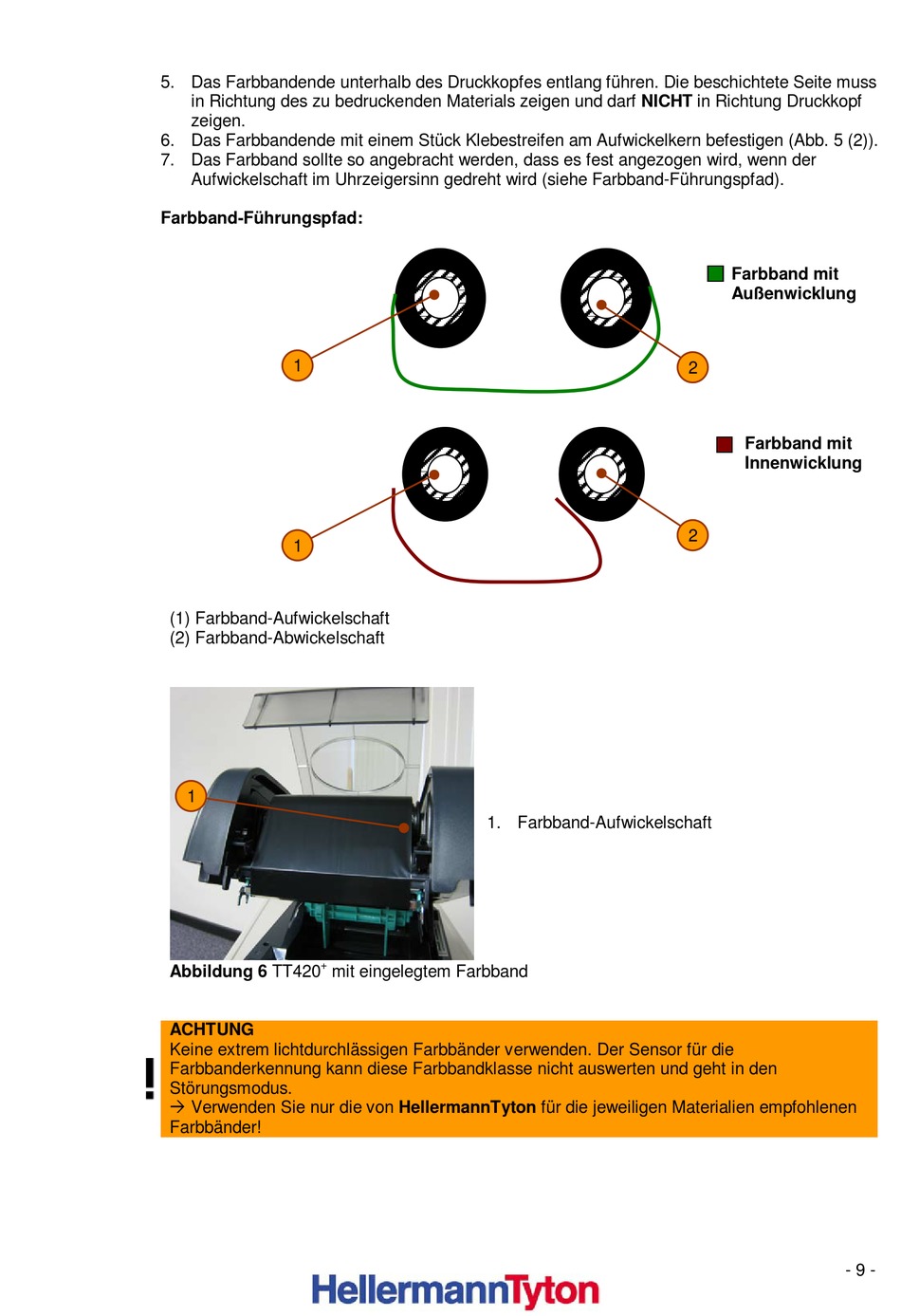

5. Das Farbbandende unterhalb des Druckkopfes entlang führen. Die beschichtete Seite muss
in Richtung des zu bedruckenden Materials zeigen und darf NICHT in Richtung Druckkopf
zeigen.
6. Das Farbbandende mit einem Stück Klebestreifen am Aufwickelkern befestigen (Abb. 5 (2)).
7. Das Farbband sollte so angebracht werden, dass es fest angezogen wird, wenn der
Aufwickelschaft im Uhrzeigersinn gedreht wird (siehe Farbband-Führungspfad).
Farbband-Führungspfad:
1
1
(1) Farbband-Aufwickelschaft
(2) Farbband-Abwickelschaft
1
+
Abbildung 6 TT420
ACHTUNG
Keine extrem lichtdurchlässigen Farbbänder verwenden. Der Sensor für die
Farbbanderkennung kann diese Farbbandklasse nicht auswerten und geht in den
Störungsmodus.
Verwenden Sie nur die von HellermannTyton für die jeweiligen Materialien empfohlenen
Farbbänder!
1. Farbband-Aufwickelschaft
mit eingelegtem Farbband
Farbband mit
Außenwicklung
2
Farbband mit
Innenwicklung
2
- 9 -
