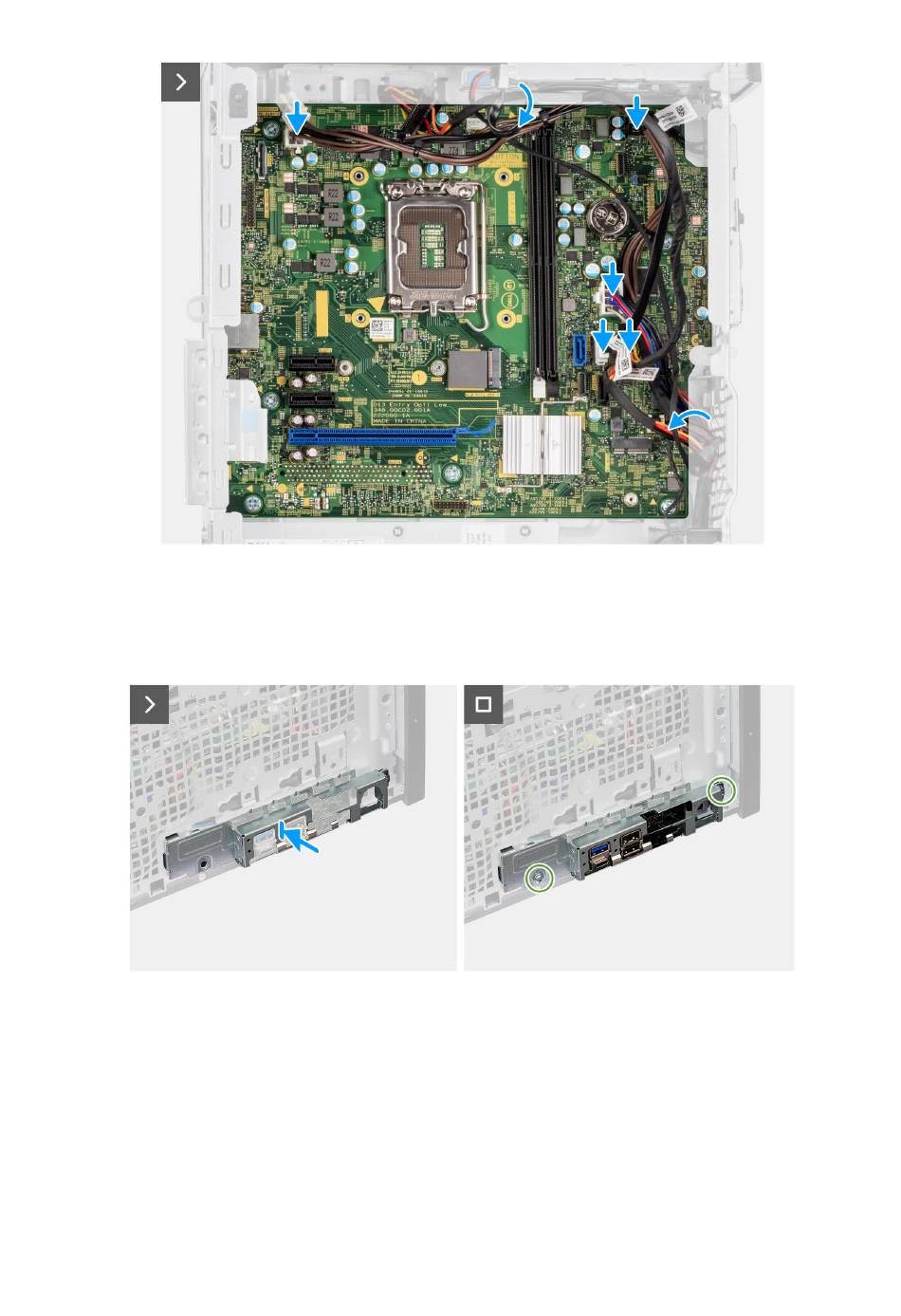

Abbildung 90. Einbauen der Systemplatine
5. Schließen Sie die PCIe-Klappe und drücken Sie vorsichtig darauf, bis sie am Gehäuse einrastet.
6. Richten Sie die Laschen an der vorderen E/A-Halterung an den Aussparungen am Gehäuse aus.
7. Bringen Sie die zwei Schrauben (#6-32) wieder an, mit denen die vordere E/A-Halterung am Gehäuse befestigt wird.
Abbildung 91. Einbauen der Systemplatine
Nächste Schritte
1. Installieren Sie gegebenenfalls die
2. Installieren Sie den Prozessor.
3. Installieren Sie die
Prozessorlüfter- und
4. Installieren Sie den Lüfterkanal.
5. Installieren Sie gegebenenfalls das
6. Installieren Sie den Netzschalter.
7. Installieren Sie gegebenenfalls die Erweiterungskarte.
114
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
optionalen
E/A-Module.
Kühlkörperbaugruppe.
externe
SMA-Antennenmodul.
