Schritte
1. Heben Sie die Zuglasche an der PCIe-Klappe nach außen, um die PCIe-Klappe zu öffnen.
2. Entfernen Sie den PCIe-Platzhalter aus dem Steckplatz am Gehäuse.
ANMERKUNG:
Stellen Sie sicher, dass der PCIe-Platzhalter für den zukünftigen Gebrauch sicher aufbewahrt wird.
3. Richten Sie das PS2- und serielle Modul aus und setzen Sie es in den PCIe-Steckplatz am Gehäuse ein.
4. Führen Sie das Kabel des PS2- und seriellen Moduls durch die Kabelführungen am Gehäuse.
5. Verbinden Sie das Kabel des PS2- und seriellen Moduls mit dem Anschluss (KB MS SERIAL) auf der Systemplatine.
6. Schließen Sie die PCIe-Klappe und drücken Sie leicht darauf, bis sie am Gehäuse einrastet, um das PS2- und serielle Modul zu
befestigen.
Nächste Schritte
1. Installieren Sie den Lüfterkanal.
2. Bringen Sie die
Seitenabdeckung
3. Befolgen Sie die Anweisungen unter
Optionales HDMI-Modul
Entfernen des optionalen HDMI-Moduls
VORSICHT:
Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die Seitenabdeckung.
3. Entfernen Sie den Lüfterkanal.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position des optionalen HDMI-Moduls und stellen das Verfahren zum Entfernen bildlich dar.

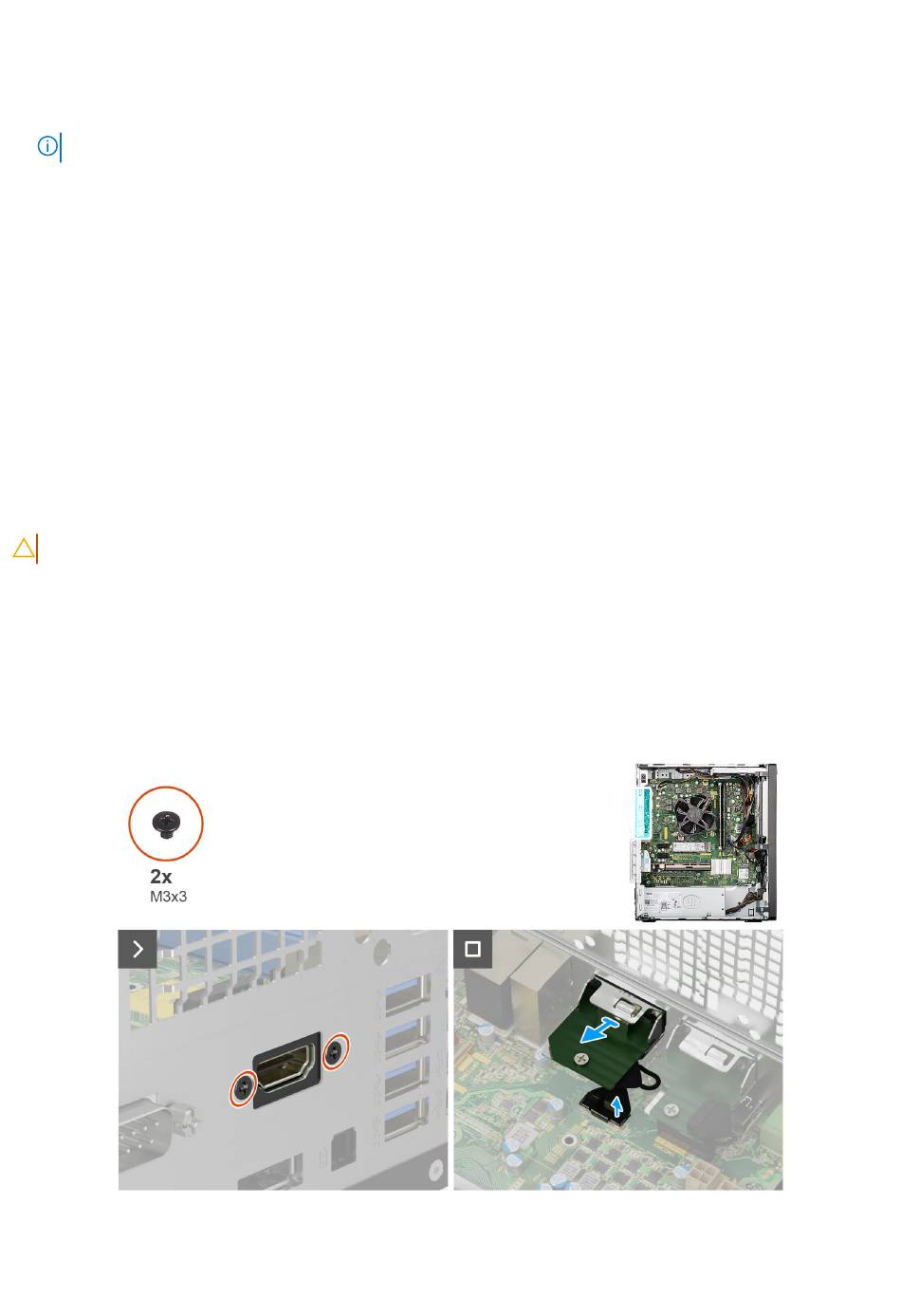

Abbildung 76. Entfernen des optionalen HDMI-Moduls
100
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
