Schritte
1. Entfernen Sie die zwei Schrauben (M3X3), mit denen das optionale HDMI-Modul am Gehäuse befestigt ist.
2. Trennen Sie das Kabel des optionalen HDMI-Moduls vom Anschluss (VIDEO) auf der Systemplatine.
3. Heben Sie das optionale HDMI-Modul von der Systemplatine.
Installieren des optionalen HDMI-Moduls
VORSICHT:
Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

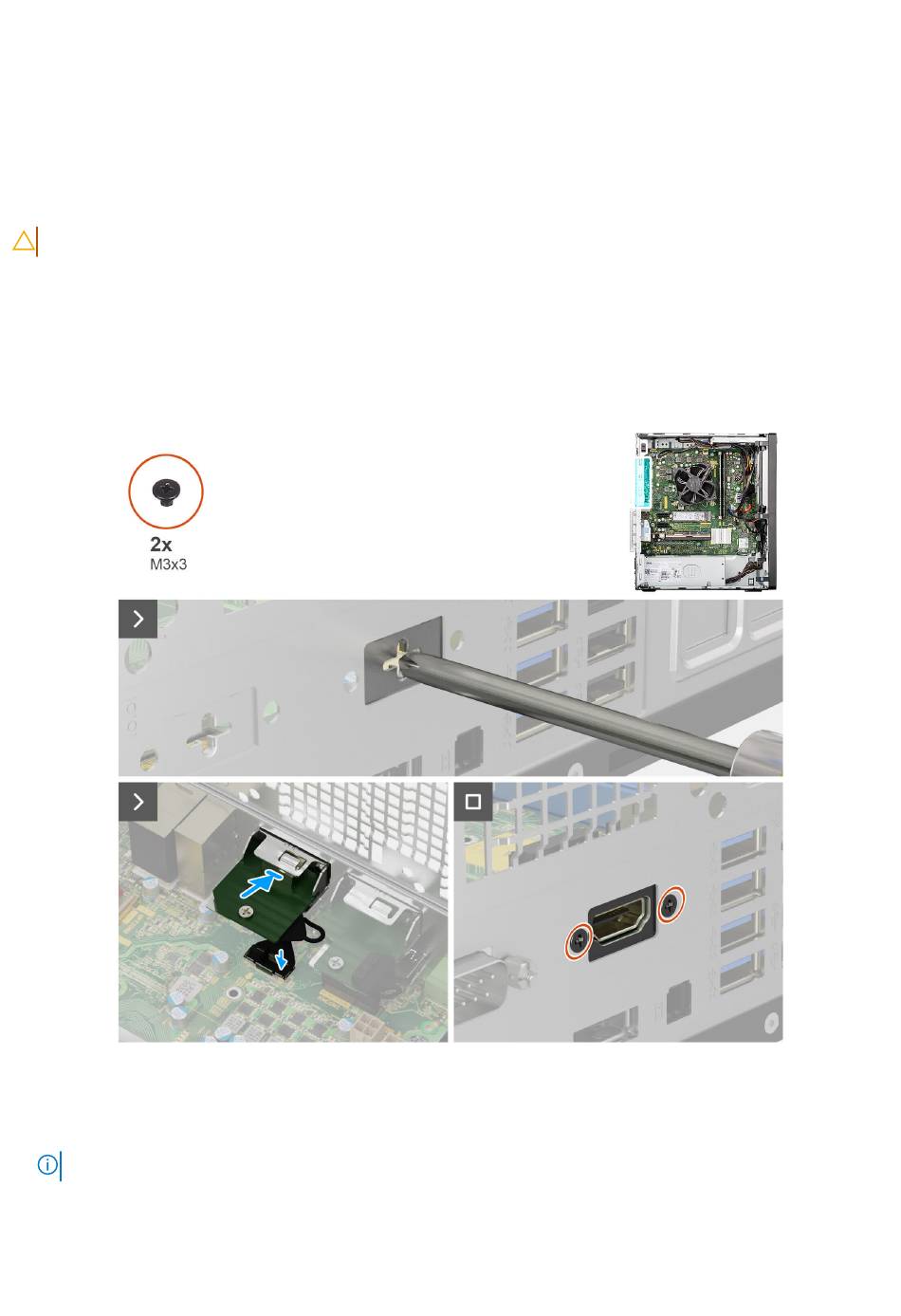

Die nachfolgenden Abbildungen zeigen die Position des optionalen HDMI-Moduls und stellen das Verfahren zum Einbauen bildlich dar.
Abbildung 77. Installieren des optionalen HDMI-Moduls
Schritte
1. Entfernen Sie die Abdeckung des optionalen Moduls mit einem Schraubendreher vom Gehäuse.
ANMERKUNG:
Dieser Schritt gilt nur, wenn das optionale HDMI-Modul zum ersten Mal installiert wird.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
101
