3. Produkt-Einführung
3
Produkt-Einführung
3.1
Produktübersicht
Aus Sicherheitsgründen sind die Installateure verpflichtet, sich vor der
Installation mit dem Inhalt dieses Handbuchs und allen Warnhinweisen
vertraut zu machen.

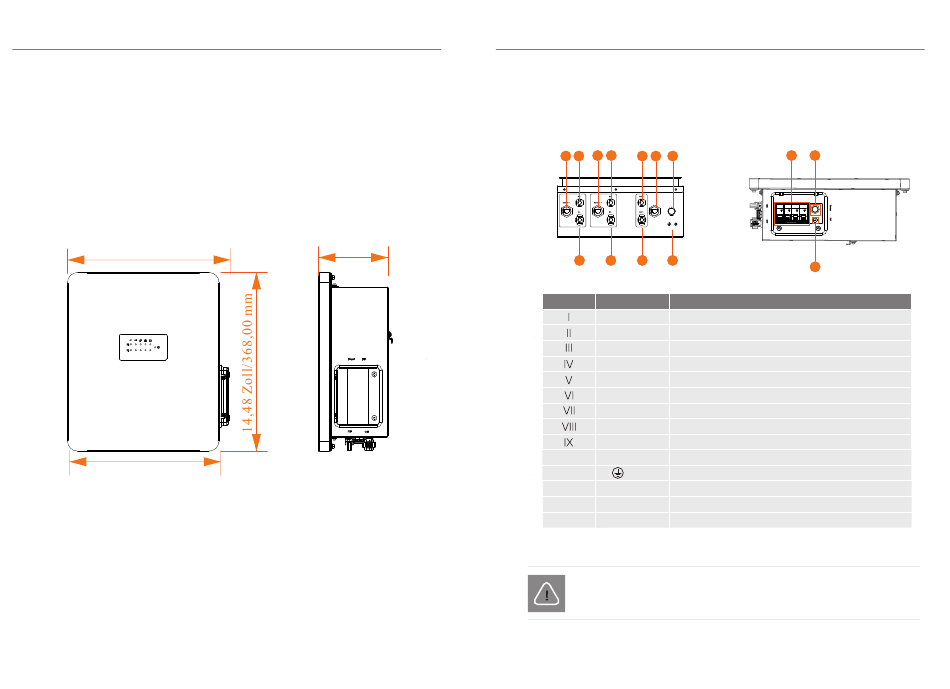

3.1.1
Abmessungen
13,15 Zoll/334,00 mm
12,28 Zoll/312,00 mm
6
5,67 Zoll
144,00 mm
3.1.2
Erscheinungsbild
·
Klemmen der BMS-Parallel-Box-II
I
II
IV
IV
V
VII IX
X
BMS
III
VI
VIII
XI
Objekt
Zeichen
RS485-1
Batteriemodul Kommunikation der Gruppe 1
B1+
B1+ der Box mit + des Batteriemoduls der Gruppe 1 verbinden
B1-
B1- der Box mit - des Batteriemoduls der Gruppe 1 verbinden
RS485-2
Batteriemodul Kommunikation der Gruppe 2
B2+
B2+ der Box mit + des Batteriemoduls der Gruppe 2 verbinden
B2-
B2- der Box mit - des Batteriemoduls der Gruppe 2 verbinden
BAT+
BAT+ der Box mit BAT+ des Wechselrichters verbinden
BAT-
BAT- der Box mit BAT- des Wechselrichters verbinden
BMS
BMS der Box mit BMS des Wechselrichters verbinden
/
X
Luftventil
XI
GND
GND
Schutzschalter
XII
ON/OFF
XIII
POWER
Power-Taste
XIV
DIP
DIP-Schalter
Hinweis
Die Seriennummer der B1- und B2-Slave-Batterien muss gleich
sein.
3. Produkt-Einführung
XII
XIII
XIV
Beschreibung
