4. Installation
4.6.3

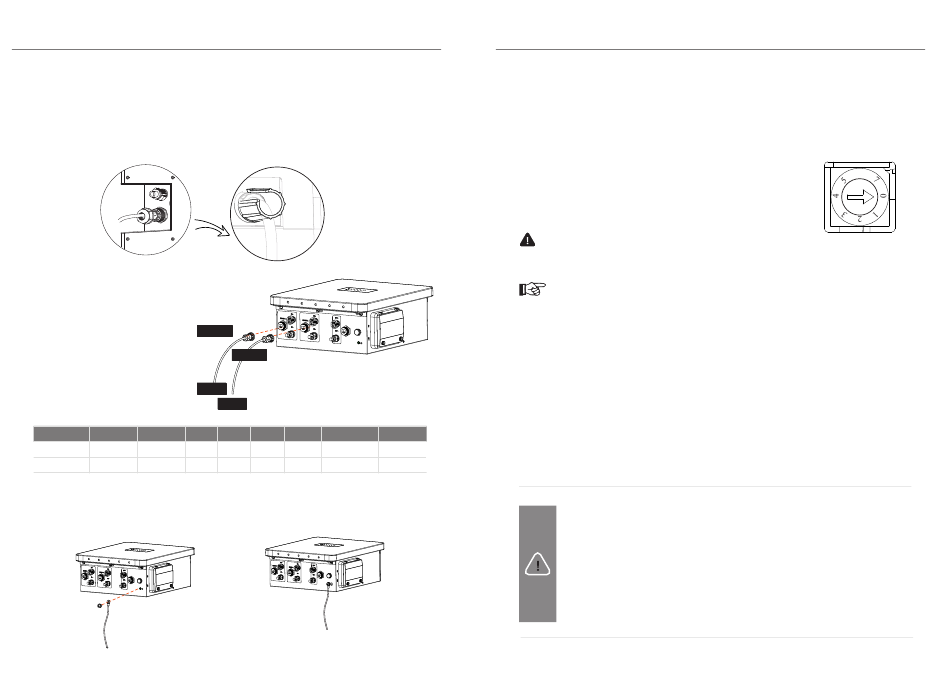

RS485-Kommunikationskabel anschließen
1) Für den RS485-Steckverbinder gibt es eine Schutzabdeckung. Schrauben Sie
die Abdeckung ab und stecken Sie ein Ende des RS485-Kommunikationskabels
in den RS485-Steckverbinder. Ziehen Sie die Kunststoffmutter, die auf dem Kabel
sitzt, mit einem Schraubenschlüssel fest.
2) Schließen Sie das RS485-Kommunikationskabel der
Box an den RS485 I-Kommunikationsport an, der
sich auf der linken Seite des Batteriemoduls befindet.
Die Drahtreihenfolge des Kommunikationskabels ist wie folgt:
Sequenz
1
2
RS485-1
VCC_485
GND_485
VCC_485
GND_485
RS485-2
4.6.4
Erdungskabel anschließen
Stellen Sie sicher, dass der Erdungsdraht (10 AWG/(4-6) mm) angeschlossen ist.
20
BMS
Gruppe1
Gruppe2
RS485 I
RS485 I
3
4
5
6
7
VCC_485_2
B2
N-
P+
A2
VCC_485_2
B2
N-
P+
A2
2
5
5.1
Der DIP-Schalter wird zur Konfiguration der Kommunikation zwischen
Batteriemodul(en) und Wechselrichter verwendet. Detaillierte Informationen
zur Konfiguration werden im Folgenden dargestellt:
Konfiguration durch Wechselrichter aktiviert:
0- Anpassung einer einzelnen Batteriegruppe (Gruppe 1 oder Gruppe 2)
1- Anpassung der beiden Batteriegruppen (Gruppe 1 und Gruppe 2)
Vorsicht!
Wenn der DIP-Schalter auf 1 steht, muss die Anzahl der Batterien in diesen beiden
Gruppen gleich sein.
Hinweis!
Um den DIP-Schalter einzustellen, sollte der Benutzer einen kleinen
Schlitzschraubendreher bereithalten.
Black-Start Konfiguration
Die Black-Start-Funktion wird nur bei einer Off-Grid-Anwendung und wenn keine
andere Stromversorgung vorhanden ist, verwendet.
Wenn die Box im Black-Start-Modus gestartet wird, auch wenn keine
BMS-Kommunikation stattfindet, steht der Port immer noch unter Hochspannung
und es besteht die Gefahr eines Stromschlags.
Wenn die Kommunikation mit dem BMS innerhalb von 3 Minuten nach dem Start des
Black-Start-Modus immer noch nicht hergestellt wurde, zeigt dies an, dass der Black-Start
8
nicht gestartet werden kann.
GND_485
4- Anpassung des Black-Start-Modus für die Gruppe (Gruppe 1 oder Gruppe 2)
GND_485
5- Anpassung des Black-Start-Modus für Gruppen (Gruppe 1 und Gruppe 2)
Inbetriebnahme
Die Box konfigurieren
HINWEIS!
Wenn Sie die Box einschalten, beginnt das System mit einem Selbsttest. Wenn
der Summer piept, bedeutet dies, dass die DIP-Konfiguration fehlerhaft ist oder
ein Kommunikationsfehler aufgetreten ist. Wenn der Summer ertönt, prüfen Sie,
ob die Anzahl der Batteriemodule mit der DIP-Konfiguration übereinstimmt und
ob die RS485-Kommunikationskabel richtig angeschlossen sind. Nachdem Sie
sich vergewissert haben, dass diese beiden Bedingungen erfüllt sind, drücken Sie
die POWER-Taste, um das Gerät einzuschalten, und drücken Sie 10 Sekunden
später erneut die POWER-Taste. Außerdem ertönt der Summer nur bei dem
entsprechenden Fehler während des Selbsttests beim Einschalten. Nachdem der
Selbsttest bereits abgeschlossen ist, ertönt er nicht mehr, auch wenn derselbe
Fehler auftritt.
