4. Installation
4.6
Kabelanschluss
Es wird empfohlen, die Kabel mit einem Wellrohr zu schützen.
Gruppe1
Gruppe2

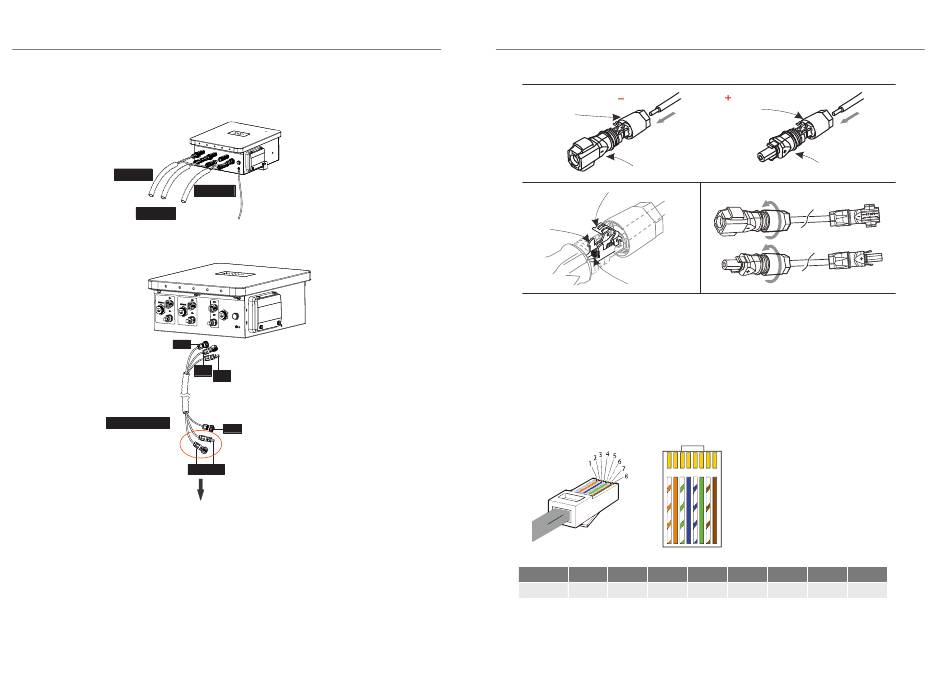

4.6.1 Kabel an den Wechselrichter anschließen:
Box an Wechselrichter:
BAT+ an BAT+;
BAT- an BAT-;
BMS an BMS
BMS
an Wechselrichter
Schritt 1. Das Kabel auf 15 mm abisolieren.
Schritt 2. Führen Sie das abisolierte Kabel bis zum Anschlag ein (Minuskabel für
DC-Stecker(-) und Pluskabel für DC-Buchse(+) stehen unter Spannung).
Halten Sie das Gehäuse an der Verschraubung fest.
Schritt 3. Drücken Sie die Federklemme herunter, bis sie hörbar einrastet (Sie sollten
die feinen Drahtlitzen in der Kammer sehen können).
Schritt 4. Ziehen Sie die Verschraubung an (Drehmoment: 2,0±0,2 N-m).
16
Wechselrichter
BMS
BAT-
BAT+
BMS
BAT-
BAT+
Schritt 2.
Verschraubung
DC-Steckergehäuse(-)
Schritt 3.
Feder
Kammer
Drahtlitzen
·
Anschließen des BMS-Kommunikationskabels
Es ist erforderlich, damit das BMS mit dem Wechselrichter kommunizieren kann,
um einen ordnungsgemäßen Betrieb zu gewährleisten.
Beachten Sie, dass das BMS-Kommunikationskabel mit Stahlrohren abgeschirmt ist.
Die Drahtreihenfolge des Kommunikationskabels ist wie folgt:
1 2 3 4 5 6 7 8
Sequenz
1
2
3
/
/
/
BMS
CAN_H CAN_L
4. Installation
Verschraubung
DC-Buchsengehäuse (+)
Schritt 4.
1) Orange Streifen auf Weiß
2) Orange
3) Grüne Streifen auf Weiß
4) Blau
5) Blaue Streifen auf Weiß
6) Grün
7) Braune Streifen auf Weiß
8) Braun
4
5
6
7
8
/
A1
B1
17
