5. Inbetriebnahme
Inbetriebnahme
5.2
Überprüfen Sie die Modellnummer der einzelnen Batteriemodule, um sicherzustellen,
dass es sich um dasselbe Modell handelt.

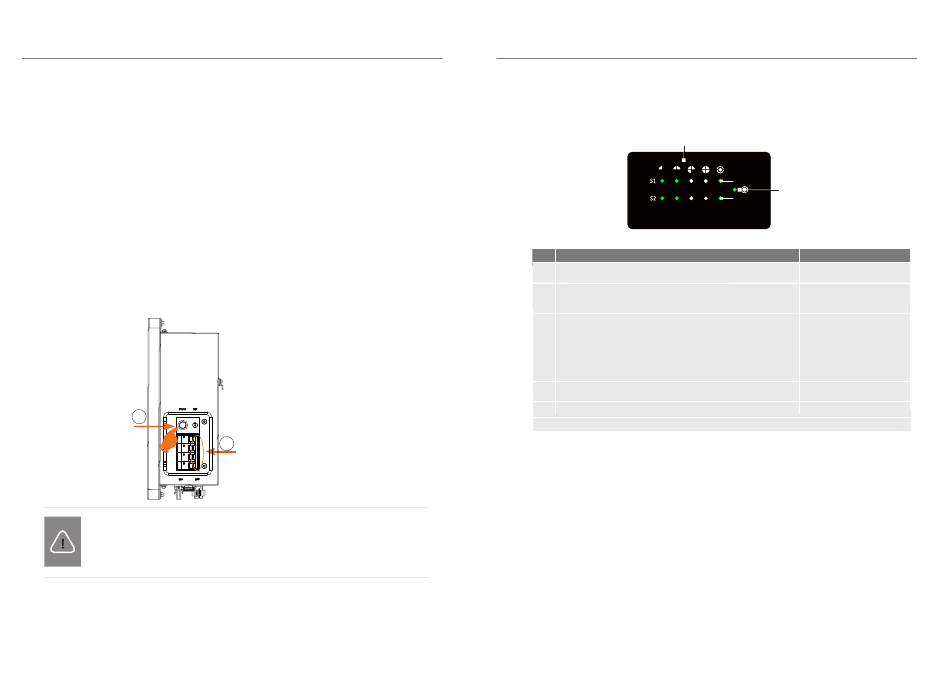

Nachdem alle Batteriemodule installiert sind, folgen Sie bitte den folgenden
Schritten, um die Box zu starten:
1) Stellen Sie den DIP-Schalter auf die entsprechende Zahl ein, je nachdem, wie viele
Batteriemodule Sie installiert haben;
2) Entfernen Sie die Abdeckplatte der Box;
3) Stellen Sie den Schutzschalter auf „ON";
4) Drücken Sie die POWER-Taste, um die Box zu starten;
5) Bringen Sie die Abdeckplatte wieder am Gehäuse an;
6) Schalten Sie den AC-Schalter des Wechselrichters ein;
7) Vergewissern Sie sich nach dem Starten der Box, dass die wasserdichte Kappe
wieder geschlossen ist.
4
HINWEIS!
Häufiges Drücken der POWER-Taste kann einen Systemfehler verursachen.
Warten Sie nach dem Drücken der POWER-Taste mindestens 10 Sekunden,
bevor Sie einen weiteren Versuch unternehmen.
22
3
5.3
Status-Anzeiger
Die LED-Anzeiger auf der Frontplatte des BMS und der Batteriemodule zeigen
den Betriebszustand an.
Kapazität
SOC
25% 50% 75% 100%
Die Beschreibung der Statusanzeiger des BMS ist im Folgenden dargestellt:
Nr.
Status von BMS
1
Grüne LED blinkt 1 Sekunde lang und erlischt dann für 4 Sekunden
Wenn sich zwei Gruppen im Warnzustand befinden, blinkt die
2
Statusleuchte 1 Sekunde lang gelb und schaltet sich dann für 4
Sekunden aus.
(1) Wenn zwei Gruppen gestört sind, blinken die Statusleuchten 1 und 2
0,5 Sekunden lang rot und gehen dann 0,5 Sekunden lang aus. Gleichzeitig
leuchtet die Statusleuchte 10 Minuten lang durchgehend rot, blinkt dann 1
Sekunde lang rot und geht dann 4 Sekunden lang aus, bis der Fehler
behoben ist.
3
(2) Wenn eine der Gruppen gestört ist, blinkt die Statusleuchte 1 (oder 2)
0,5 Sekunden lang rot und erlischt dann für 0,5 Sekunden, die
Statusleuchte 2 (oder 1) leuchtet nicht und die Statusleuchte leuchtet grün.
Wenn eine der beiden Gruppen normal ist, leuchtet die
4
Statusleuchte der betreffenden Gruppe nicht.
5
Grüne LED blinkt einmal alle 0,3 Sekunden
Licht aus
6
Die Kapazitätsanzeiger zeigen den Ladezustand (SOC) an:
·
Wenn das Batteriemodul weder geladen noch entladen wird, sind die
Anzeigeleuchten ausgeschaltet.
·
Wenn das Batteriemodul geladen wird, blinkt ein Teil der blauen LED einmal
alle 5 Sekunden, und ein Teil der blauen LED leuchtet. Zum Beispiel SOC 60 %,
wenn es sich im Ladezustand befindet:
1) Die letzten beiden blauen LED-Anzeiger leuchten.
2) Die letzten drei blauen LED-Anzeiger blinken einmal alle 5 Sekunden.
·
Wenn sich das Batteriemodul entlädt, blinken die blauen LED-Anzeiger alle
5 Sekunden einmal. Beispiel: SOC 60 %, wenn die Batterie entladen ist:
1) Die letzten drei blauen LED-Anzeiger blinken einmal alle 5 Sekunden
5.4
Die Box abschalten
Um das System abzuschalten, führen Sie die unten beschriebenen Schritte aus:
1) Schalten Sie den Schutzschalter zwischen dem Wechselrichter und der Box aus.
2) BMS ausschalten
3) Schalten Sie das System aus, indem Sie den Schutzschalter in die Position OFF stellen.
4) Vergewissern Sie sich, dass alle Anzeiger an der Box ausgeschaltet sind.
5) Trennen Sie die Kabel ab.
5. Inbetriebnahme
Statusleuchte 1
Statusleuchte
Statusleuchte 2
Modus
Wechselrichter sendet
Leerlaufbefehl
Warnung
Schutz
Normal
Upgrade für BMS
Ausschalten
23
