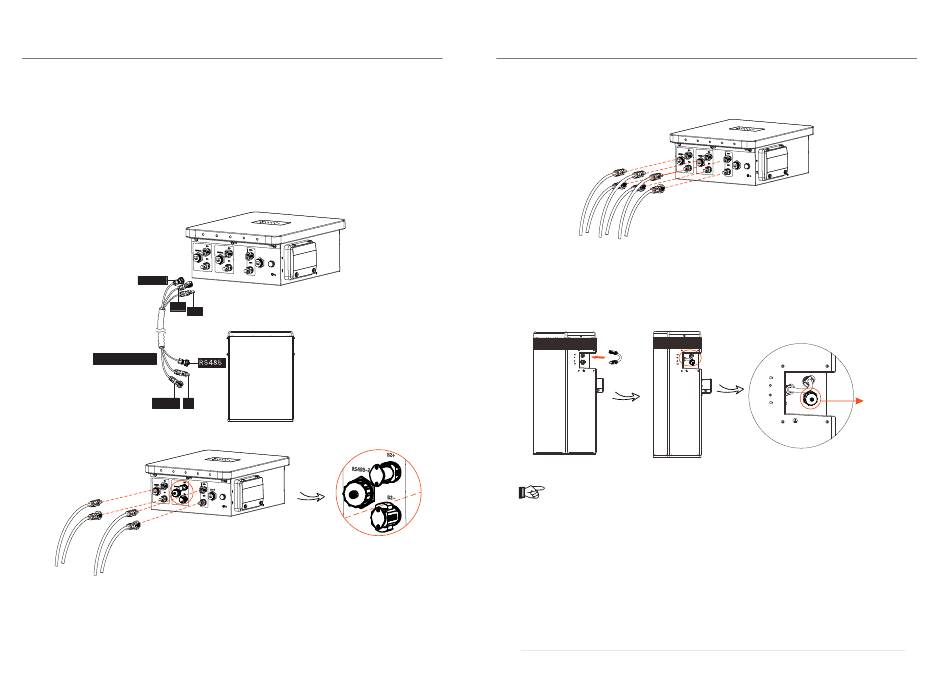

4. Installation
Batteriemodule anschließen
4.6.2
Für die Parallelbox + 2/4/6/8 Batteriepacks:
Box an Batteriemodul:
B1+/B2+ an „+" ;
B1- /B2- an „XPLUG";
RS485-1/RS485-2 an „RS485 I".
RS485-1
B1-
B1+
Batteriemodul
+
XPLUG
18
BMS
I
Batteriemodul
Eine Gruppe
Zwei Gruppen
Um einen vollständigen Stromkreis zu bilden, verbinden Sie „-" und „YPLUG" mit einem in Reihe
geschalteten Kabel auf der rechten Seite des letzten Batteriemoduls.
-
-
YPLUG
YPLUG
RS485 II
RS485 II
Hinweis!
Wenn es einen oder mehrere Ports gibt, die nicht verdrahtet sind, nachdem die
Verdrahtung abgeschlossen ist, vergessen Sie bitte nicht, die wasserdichte(n) Kappe(n) auf
den Port zu setzen. Siehe Abbildung oben.
4. Installation
BMS
-
YPLUG
Wasserdichte
RS485 II
Kappe
