4. Installation
4.4.3
Zubehör
A
B
G
L
M

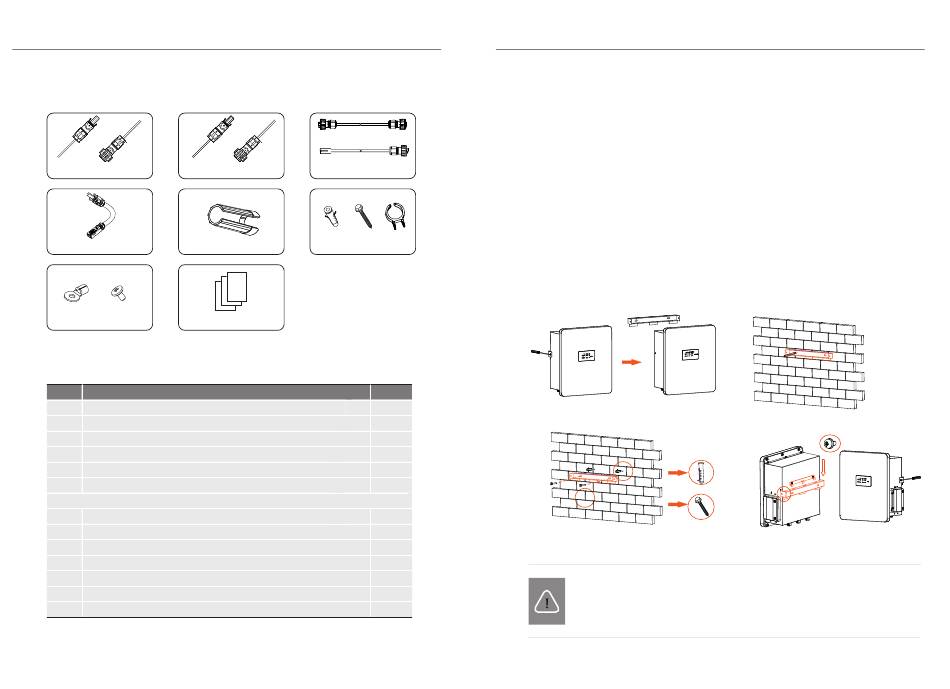

In der nachstehenden Tabelle sind die Nummern der einzelnen Komponenten aufgeführt.
Objekt
Beschreibung
A
Ladekabel (+) zwischen Box und Wechselrichter (6,56 ft/200,00 cm)
B
Ladekabel (-) zwischen Box und Wechselrichter (6,56 ft/200,00 cm)
C
Ladekabel (+) zwischen Box und Batteriemodul (3,28 ft/100,00 cm)
D
Ladekabel (-) zwischen Box und Batteriemodul (3,28 ft/100,00 cm)
E
RS485-Kommunikationskabel (3,28 ft/100,00 cm)
F
BMS-Kommunikationskabel (6,56 ft/200,00 cm)
G
Reihengeschalteter Stecker
H
Drehmomentschlüssel
I
Expansionsrohr
J
Dehnschraube
K
Demontagewerkzeug für Stromkabel
L
Erdungsklemme
M
M5*10 Schraube (für Erdung)
N
Dokument
12
E
F
C
D
I
J
H
N
Menge
4.4.4
Wandmontage:
Schritt 1: Befestigen Sie die Wandhalterung an der Wand
·
Die Halterung muss aus dem Karton entfernt werden. Messen Sie sie aus
und markieren Sie die Position der beiden Löcher.
Bohren Sie mit einem Bohrer (ø 0,39 Zoll/10 mm) Löcher in einer Tiefe von
·
mindestens 80,00 mm (3,15 Zoll).
·
Bringen Sie die Dehnschraube an der Wand an, und schrauben Sie die
Wandhalterung mit einem Schraubenschlüssel fest (Drehmoment: 1,2-1,5 N-m).
Schritt 2: Anpassen der Box an die Wandhalterung
K
·
Hängen Sie die Schachtel über die Wandhalterung, schieben Sie die Schachtel
in die Nähe der Wandhalterung und passen Sie sie an die Wandhalterung an.
1
1
2
2
2
1
2
1
2
2
1
2
1
2
Montageschritte
Drehmoment: 1,2-1,5 N-m
VORSICHT!
Stellen Sie sicher, dass das System immer der Umgebungsluft ausgesetzt
ist. Das System wird durch natürliche Konvektion gekühlt. Wenn das
System ganz oder teilweise abgedeckt oder abgeschirmt ist, kann dies dazu
führen, dass das System nicht mehr funktioniert.
4. Installation
ø 0,39 Zoll/10 mm
13
