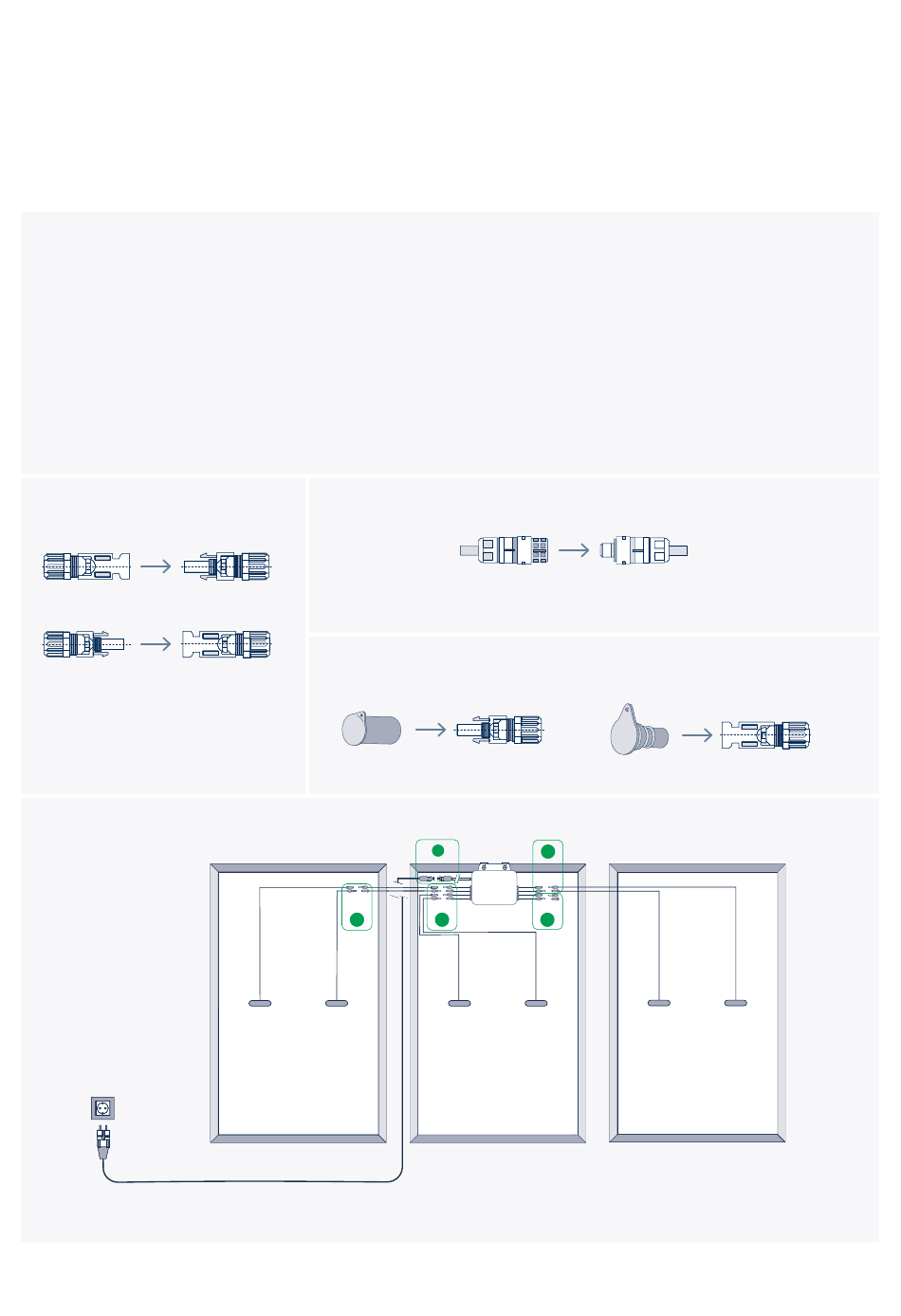

Verkabelung von drei Solarmodulen:
Verbinde die Solarmodule mit dem Wechselrichter
Schließe das Solarmodul, an dem der Wechsel-
richter montiert ist, direkt an den Wechselrichter
an Für das zweite Solarmodul verlängere die
beiden Kabel des Solarmoduls mit den beigelegten
Verlängerungskabeln und verbinde diese im An-
schluss mit den Anschlüssen am Wechselrichters (1)
(1)
Solarmodul
-
Wechselrichter
Solarmodul
+
Wechselrichter
90
(2)
+
-
(3)
MC-4 Endkappe
2
1
1
Stecke das Anschlusskabel, welches später zum
Anschluss an die Steckdose dient, an die län-
gere Kabelseite (2) Bei freibleibenden Solar-
modul Anschlüssen am Wechselrichter, stecke
die passenden MC4-Endkappen darauf (3)
Kabel zur Steckdose
Stecker
(Buchsenseite)
(lange Kabelseite
am Wechselrichter)
Wechselrichter
+
1
3
12
PRIWALL 90°
Wechselrichter
-
