01
Montage auf Bitumendach
Die Montage auf einem Bitumendach lässt sich in
drei Kernschritte unterteilen Im ersten Schritt erfolgt
die Montage der Stockschrauben auf den Sparren
des Daches Im Anschluss müssen die Schienen an
den Stockschrauben befestigt werden Der dritte
Schritt umfasst die Montage der Solarmodule
Beachte, dass sich die Stockschrauben in einer Sicht-
linie befinden, damit die Schienen später gerade auf
dem Dach liegen Die Module werden jeweils hoch-
kant montiert Berücksichtige das bereits bei der
Auslegung und Befestigung der Stockschrauben
(1)
(3)
(5)
80 mm
Die Schienen müssen horizontal zueinander laufen und
sollten einen Mindestabstand von 90 cm aufweisen

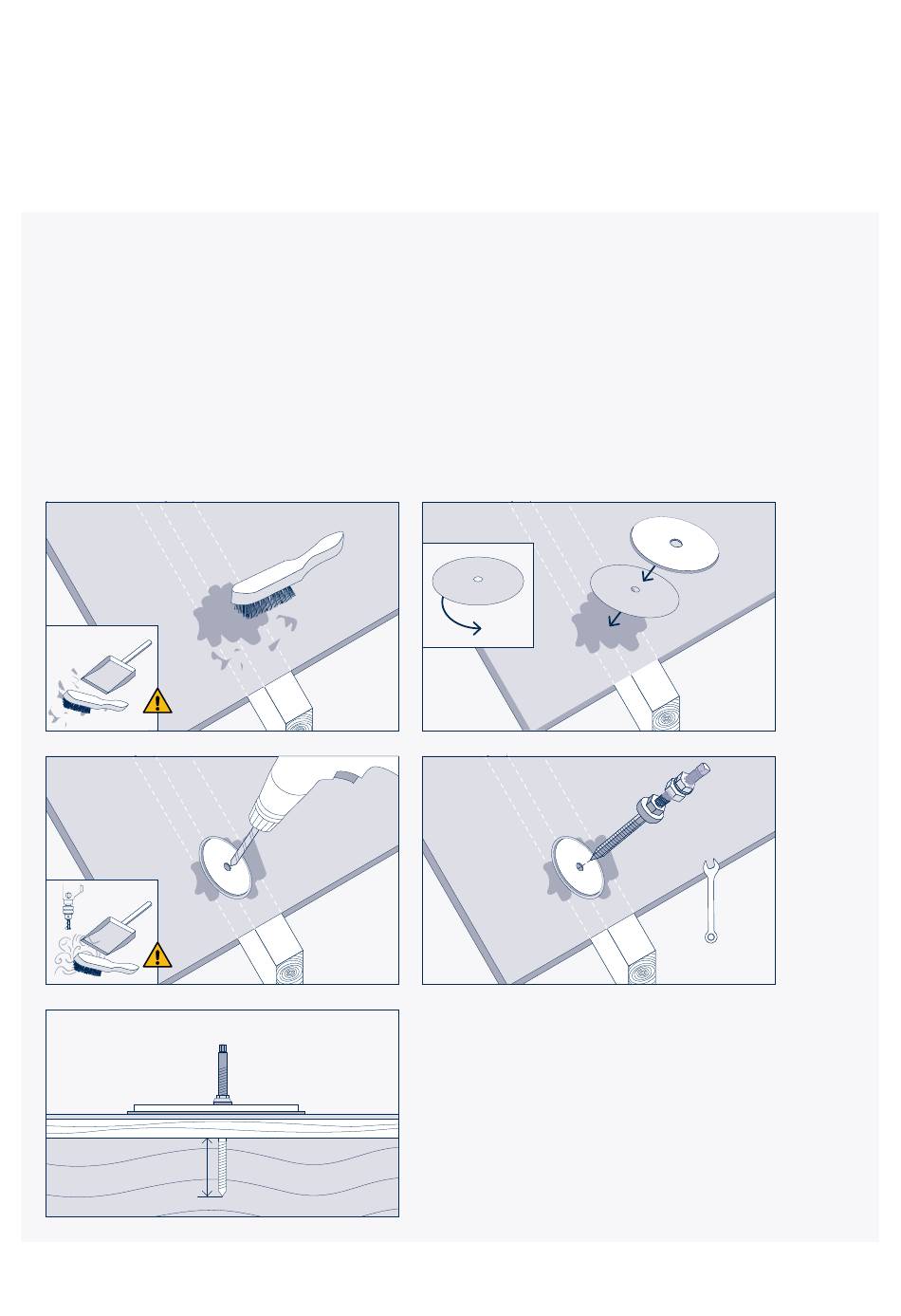

Beginne damit auf der Höhe der Sparren den
Untergrund zu reinigen (Abb 1), sodass Du im Anschluss
die Abdichtung mit dem Dichtteller anbringen
kannst (Abb 2)
Bohre mit einem 7 mm Bohrer ein Loch vor (Abb 3)
Dann befestige die Stockschrauben mit einem
Schraubenschlüssel (SW 15 mm) bis zu einer Tiefe
von 80 mm (Abb 5)
(2)
(4)
M10: Ø 7 mm
10
PRISHED
M10: SW 15 mm
63
