BAUART UND FUNKTIONSWEISE

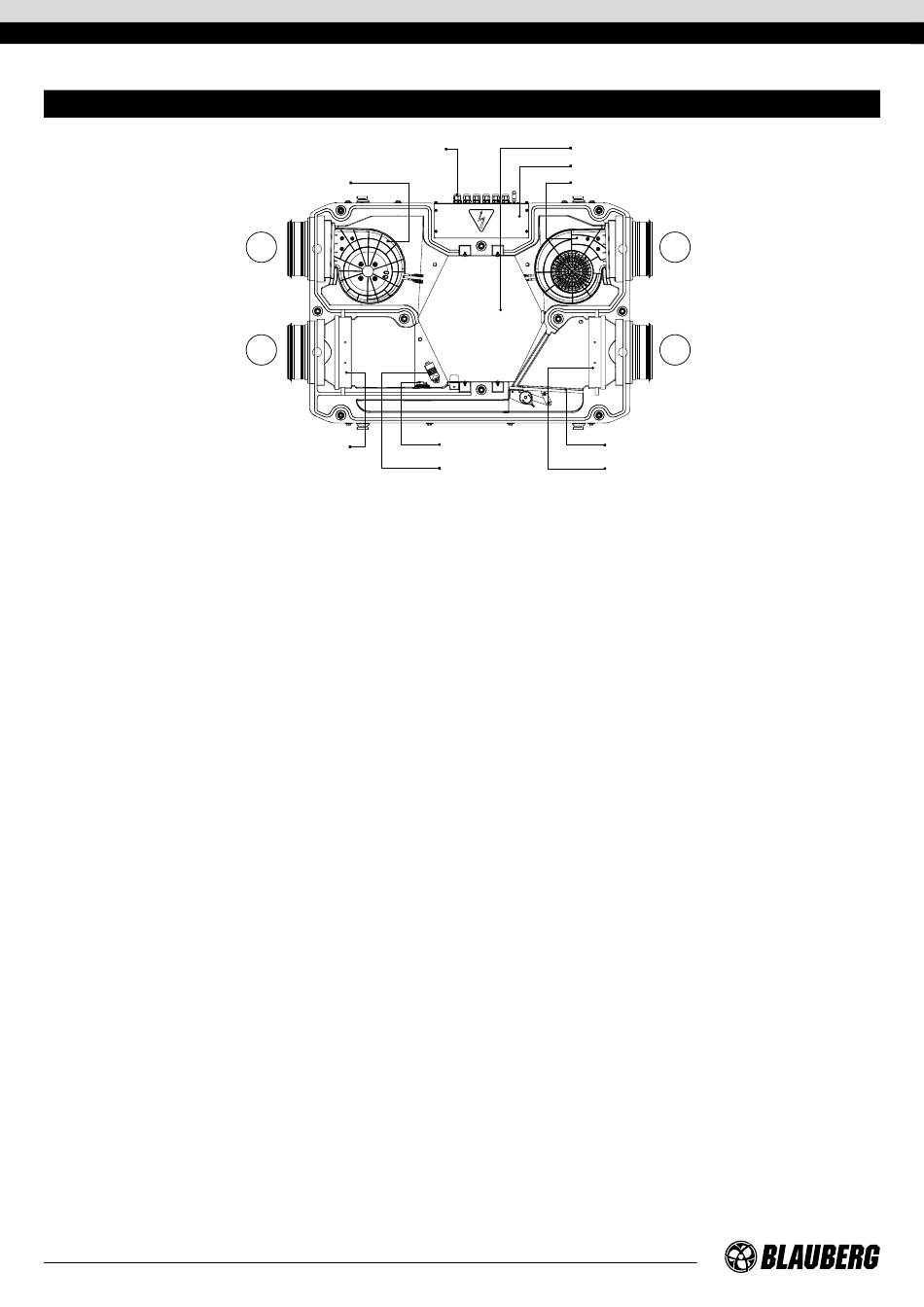

1 – Zuluftventilator, 2 – Abluftfilter, 3 – Wärmetauscher, 4 – Steuereinheit, 5 – Abluftventilator, 6 – Bypassklappe, 7 – Zuluftfilter,
8 – CO -Sensor (Option), 9 – Feuchtigkeitssensor (Option), 10 – luftdichte Kabeldurchführungen.
2
A: Fortluft, B: Außenluft, C: Zuluft, D: Abluft
Die Wartungsseite der Anlage ist mit abnehmbaren Platten für die Reinigung oder den Austausch der Filter ausgestattet. Die Steuereinheit
befindet sich im Gehäuse der Anlage. Die Kabel sind über die Kabeldurchführungen mit der Steuereinheit der Lüftungsanlage verbunden.
Während des Betriebs der Anlage bildet sich aufgrund der Temperaturdifferenz von Zu- und Abluft im Wärmetauscher Kondensat, das
sich in der Auffangwanne sammelt und von dort über die Ablaufstutzen abgeführt wird.
Die Anlagen Reneo D 180/181-E und Reneo D 240/241-E sind mit einem Enthalpie-Wärmetauscher ausgestattet, der kein Kondensatablauf
erfordert.
Zusätzliche Zubehörteile (im Lieferumfang nicht enthalten, separat bestellbar):
Feuchtigkeitssensor
•
Die Lüftungsanlage hält die eingestellte Raumluftfeuchte basierend auf den Messungen des Feuchtigkeitssensors konstant.
Wenn die eingestellte Luftfeuchtigkeit erreicht ist, schaltet die Anlage automatisch auf maximale Geschwindigkeit. Wenn die Abluftfeuchte
unter den Sollwert fällt, kehrt die Lüftungsanlage in die vorherige Betriebsart zurück.
СO -Sensor
•
2
Misst die CO -Konzentration im Raum und sendet ein Steuersignal zur Regelung der Förderleistung der Lüftungsanlage.
2
Die Regulierung der Lüftungsleistung durch den CO
8
10
1
C
D
2
Ansicht bei abgenommener Wartungsblende
-Gehalt ist ein wirksames Mittel der Reduzierung des Gebäudeenergiebedarfs.
2
3
4
5
8 6
9
7
Reneo D 180/181/240/241
