agrotop easyFlow M Betriebsanleitung Seite 28

Anbau an Befüllstation
Diese Anbauoption gilt für mobile (z. B. Tankwagen) und fest installierte Befüllstationen
(z. B. Hofstelle).
Hier erfolgt der Anschluss des Ablaufschlauches an der Spritze über eine tropffreie
Kupplung. Je nach Anschlussoption an der Spritze stehen hier mehrere Varianten zur
Auswahl.
Die im Folgenden genannten Artikel sind optional und nicht Bestandteil des Liefer-
umfangs des easyFlow M. Sie können diese Bauteile mit der agrotop Bestellnummer
über Ihren Händler beziehen.

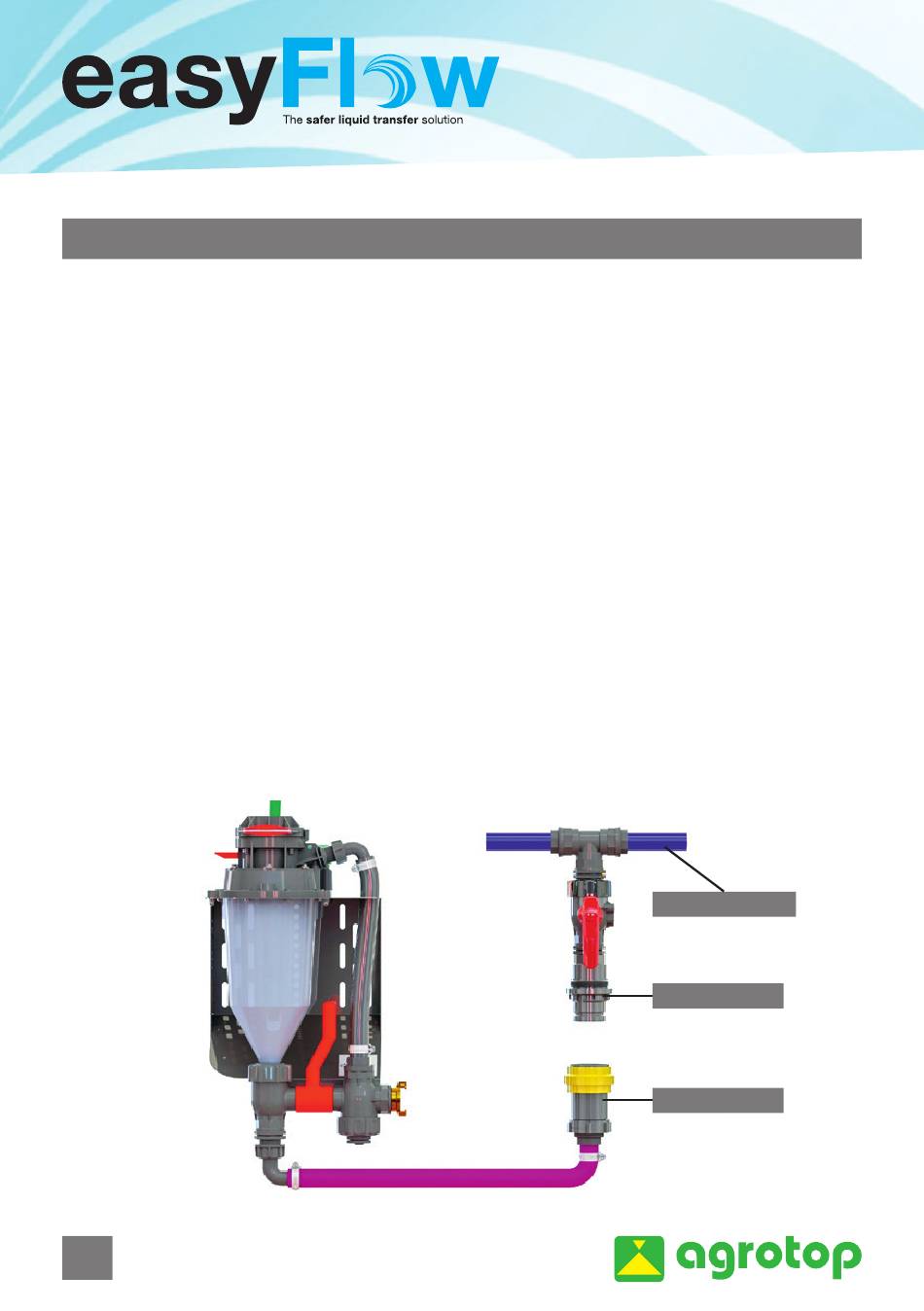

a) An der Spritze ist keine freie Kupplung für einen Anschluss des Ablaufschlauches
vorhanden? In diesem Fall benötigen Sie den Anbausatz, Art.-Nr. 16742, sowie eine
tropffreie Kupplung, bspw. tropffreie Steckkupplung bestehend aus Mutterteil
Art.-Nr. 16536 und Vaterteil Art.-Nr. 15638. Montieren sie das Vaterteil an einer gut
zugänglichen Stelle an der Pflanzenschutzspritze. Entweder, wie abgebildet direkt
auf dem Kugelhahn des Anbausatzes (dazu wird ein 1" Doppelnippel, Art.-Nr. 10852,
benötigt), oder Sie stellen mit einem Schlauch eine Verbindung zwischen Kugelhahn
und Vaterteil her. Am Ablaufschlauch des easyFlow M montieren Sie das Mutterteil
der tropffreien Steckkupplung mit geradem Schlauchanschluss.
28
Saugleitung
Vaterteil
Mutterteil
