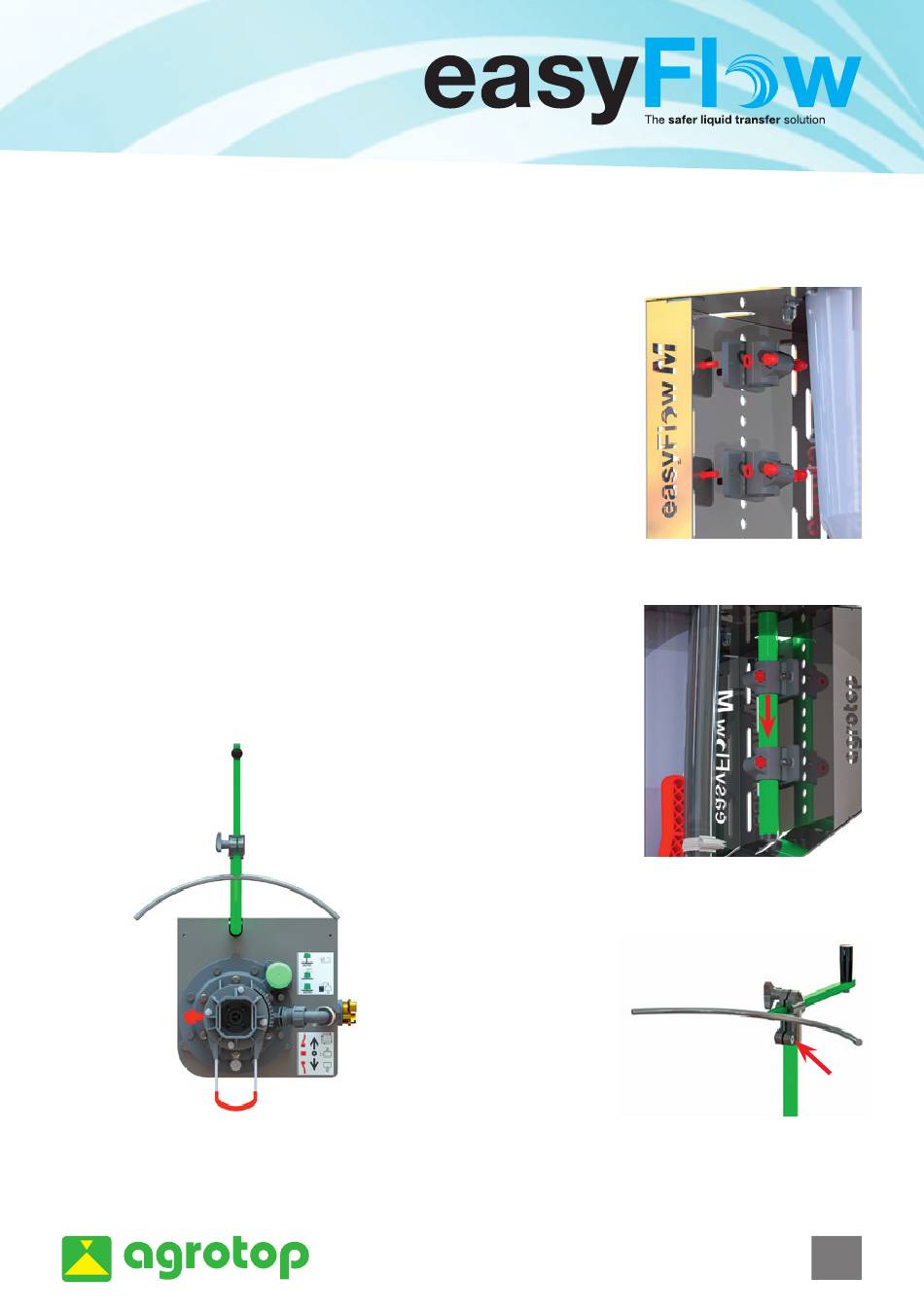

2.2 Einbau Kanisterstütze (optional)
Beide Rohrverbinder-Flansche (A) auf Schweißbolzen (B)
aufsetzen.
Rohrverbinder-Flansche (s. Abbildung 1) entsprechend
mit Unterlegscheibe und Hutmutter sichern (Anzieh-
drehmoment: 6 Nm).
Auslegerohr von oben durch beide Rohrverbinder-
Flansche führen (s. Abb. 2) und auf gewünschte Höhe
(Einstellung mit entsprechenden PSM-Kanister vor-
nehmen) einstellen. Auslegerohr anschließend mit den
Inbusschrauben an den Flanschen fixieren.
Reling entsprechend der Abbildung 4 zum easyFlow M
ausrichten und mit einer Inbusschraube (C) (s. Abb. 3)
im Rohrverbinder-Flansch sichern (Anziehdrehmoment:
2,5 Nm).
Abb. 4
Ausrichtung Kanisterstütze (Draufsicht)
spray technology
A
B
A
B
Abb. 1
Abb. 2
C
Abb. 3
