harnisch+rieth D-LE 255 S Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für D-LE 255 S:
- Betriebsanleitung (24 Seiten) ,
- Betriebsanleitung (25 Seiten) ,
- Betriebsanleitung (14 Seiten)
Verwandte Anleitungen für harnisch+rieth D-LE 255 S
Inhaltszusammenfassung für harnisch+rieth D-LE 255 S
- Seite 1 Betriebsanleitung Bezeichnung der Maschine: Einplatz-Absauggerät Maschinen-Typ: D-LE 255 S Maschinen-Nr.: ....... Für künftige Verwendung aufbewahren!
-
Seite 2: Inhaltsverzeichnis
3.3 Abschaltautomatik und Filterwechsel-Kontrolleuchte ........6 Reinigen/Wartung....................6 4.1 Austausch des Filterbeutels ................6 4.2 Reinigen (Austausch) des Feinstfilters............6 4.3 Kontolleuchte „Service“ .................. 7 Elektrische-Absicherung..................7 Technische Daten ....................7 Garantiebedingungen ..................8 EG-Konformitäts-Erklärung ................9 D-LE 255 S - 16.02.2002 / Vers.: 2... -
Seite 3: Sicherheit
Sicherheit 1.1 Bestimmungsgemäße Verwendung Das Einplatz-Absauggerät D-LE 255 S wird in Dentallabors eingesetzt zum Absaugen von Stäuben, die bei der Arbeit an stauberzeugenden Geräten entstehen. Flüssigkeiten dürfen auf keinen Fall abgesaugt werden. Das Absauggerät ist geeignet zum Abscheiden von Stäuben der Verwendungskategorie C gemäß... -
Seite 4: Kennzeichnung Der Sicherheitshinweise In Dieser Anleitung

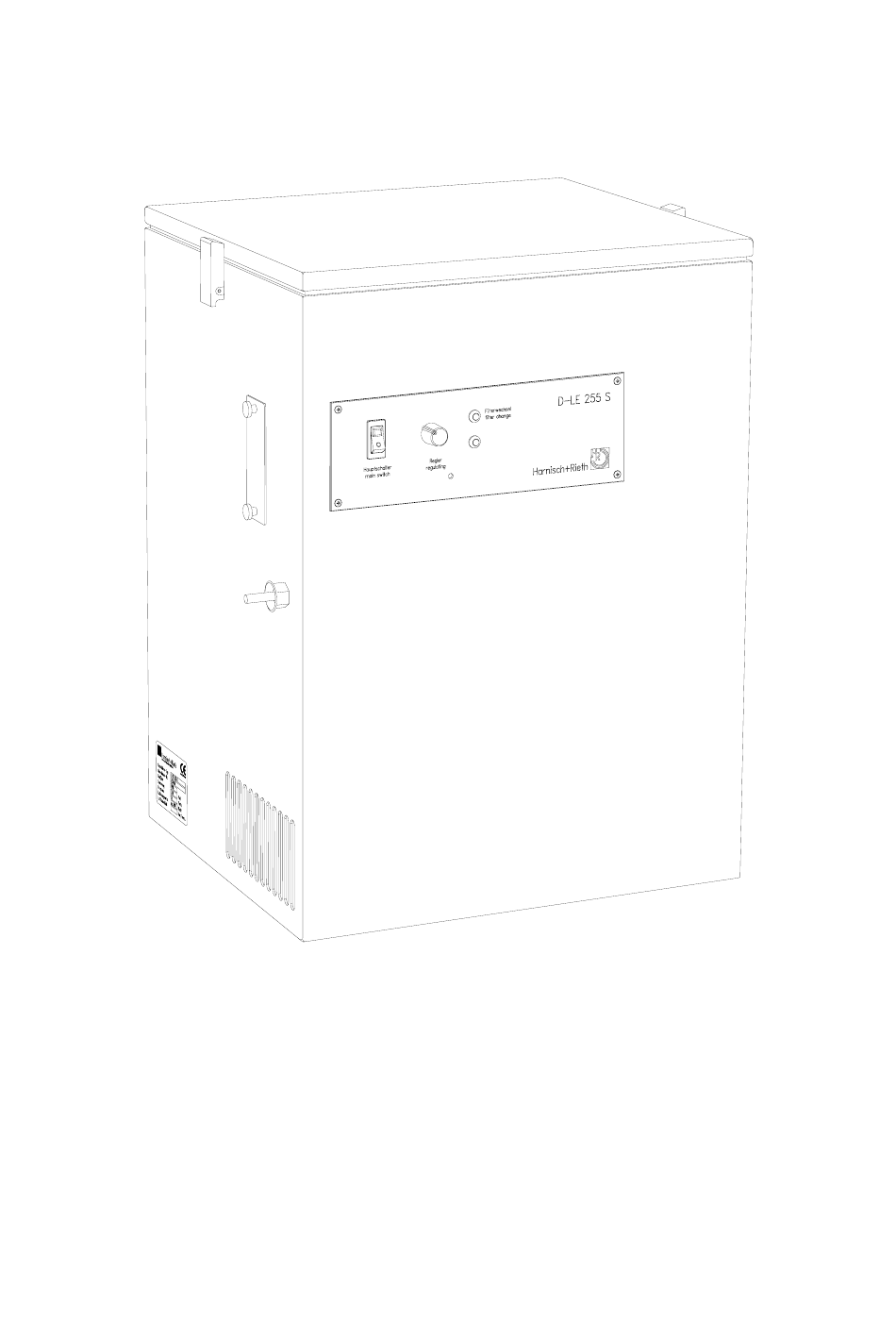

Steuerungseinheit S-1, sowie der Absaugweiche W-2 können mehrere stauberzeugende Geräte mit einem Absauggerät D-LE 255 S verbunden und einzeln betrieben werden. Die S-1 Einheit schaltet das Absauggerät D-LE 255 S automatisch ein, sobald eines der stauberzeugenden Geräte inganggesetzt wird. Wir bitten Sie hierüber bei Bedarf bei uns (Fa. - Seite 5 „Filterwechsel“ 20 Montagedeckel 27 Kontrolleuchte „Service“ 30 Regler f. Absaugluftmenge 32 2x Rändelschrauben 45 Luftaustritt Abb. 1: Ansicht von vorne links Abb. 2: Gerät in der Mitte durchgeschnitten und von links betrachtet D-LE 255 S - 16.02.2002 / Vers.: 2...
-
Seite 6: Ablauf Der Inbetriebnahme
3.1 Kontrolle der Filteranlage (siehe Abb. 1 u. 2 Seite 4) Achtung Das Einplatz-Absauggerät D-LE 255 S darf nur mit korrekt eingebautem und nicht beschädigtem Feinstfilter (7) und Filterbeutel (14) betrieben werden. 2x Spannverschlüsse (2) öffnen und Deckel (3) abnehmen. -
Seite 7: Abschaltautomatik Und Filterwechsel-Kontrolleuchte
Das Reinigen des Feinstfilters (7) erledigen wir gerne für Sie im Tausch, wobei ausschließlich typgeprüfte Filter nach ZH 1/487 Abs. 2 (mit Prüfzeugnis nach DIN 24 184) verwendet werden. 2x Spannverschlüsse (2) öffnen und Deckel (3) abnehmen. D-LE 255 S - 16.02.2002 / Vers.: 2... -
Seite 8: Kontolleuchte „Service
: 52 dB(A) bei min. Luftmenge 64 dB(A) bei max. Luftmenge Absaugschlauchanschluß : 40 mm Durchmesser Staubaufnahme : bis ca. 10 kg (staubartabhängig) Elektrische-Absicherung : 2x 8 A/T (Netzanschluss) Gewicht : ca. 25 kg D-LE 255 S - 16.02.2002 / Vers.: 2... -
Seite 9: Garantiebedingungen
Rückschein (vorne in dieser Anleitung eingesteckt) per Fax oder Brief (Fensterumschlag) an uns einzusenden. Fax-Nr.: 07181/73139 ----------------------- ----------------------- ---------------------- ---------------------- ------------------- ---- für Fensterumschlag hier falten Bezeichnung Zweiplatz-Absauggerät der Maschine: D-LE 255 S Maschinen-Typ: Duplikat Maschinen-Nr.: Garantie-Rückschein Kaufdatum: Händler/Depot: Maschinenbau Harnisch+Rieth GmbH & Co. Absender: Postfach 1260 73644 Winterbach Datum/Unterschrift:... -
Seite 10: Eg-Konformitäts-Erklärung
ZH 1/487 Einrichtung zum Abscheiden gesundheitsgefährlicher Stäube mit Rückführung der Reinluft in die Arbeitsräume. Eine Technische Dokumentation ist vorhanden. Die zur Maschine gehörende Betriebsanleitung liegt vor. Leiter der Qualitätskontrolle Winterbach, 01. Februar 2001 D-LE 255 S - 16.02.2002 / Vers.: 2...
