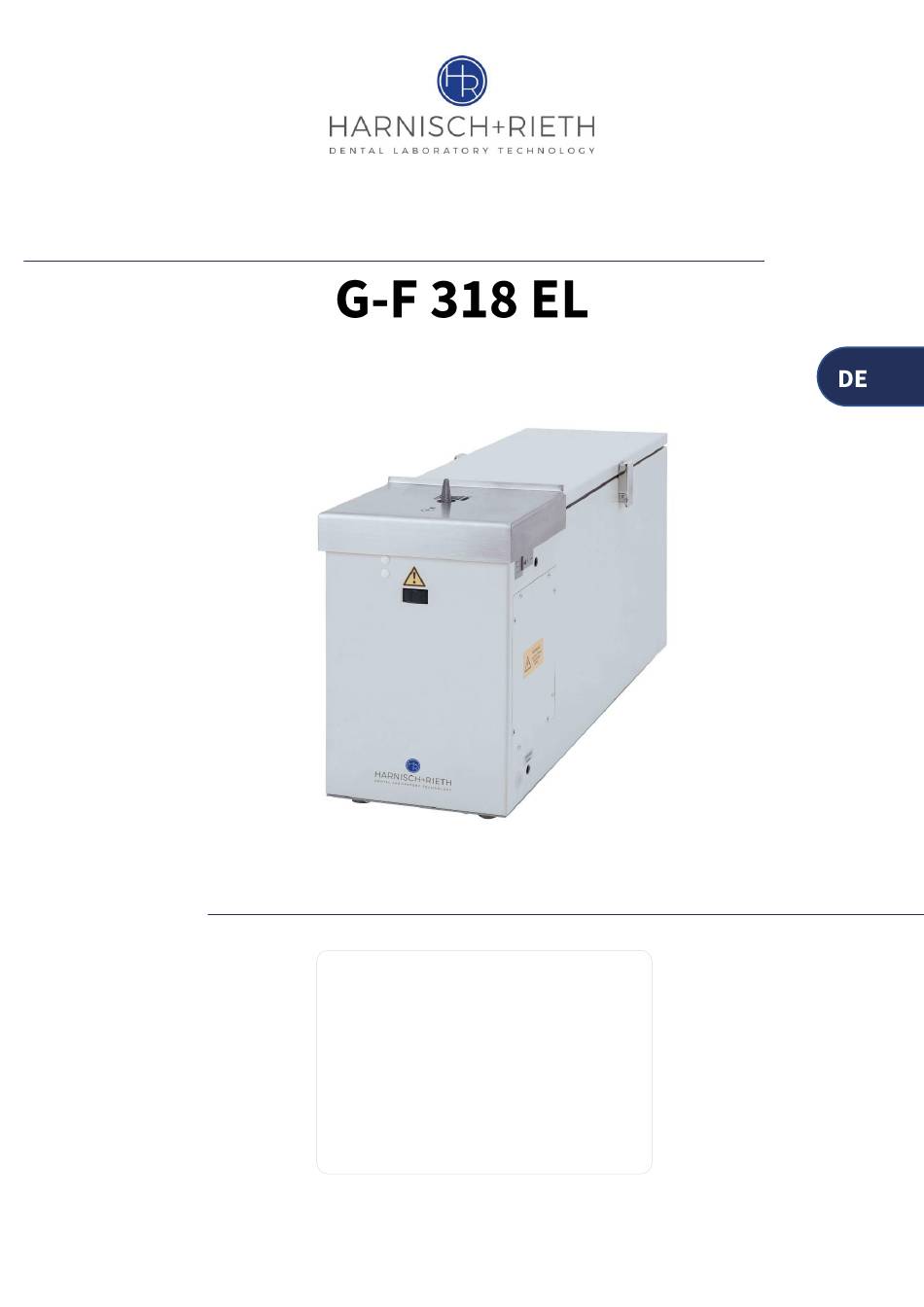

- Seite 1 Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Verehrter Kunde, vielen Dank für das Vertrauen, das Sie uns mit dem Kauf dieses Zahnkranz-Modellschleifers entgegengebracht haben. Damit Sie viele Jahre Freude an Ihrem Gerät haben, nehmen Sie sich bitte die Zeit diese Betriebsanleitung, besonders vor der ersten Benützung, sorgfältig zu lesen. Inhaltsverzeichnis 1 Sicherheit ................................... -
Seite 3: Sicherheit

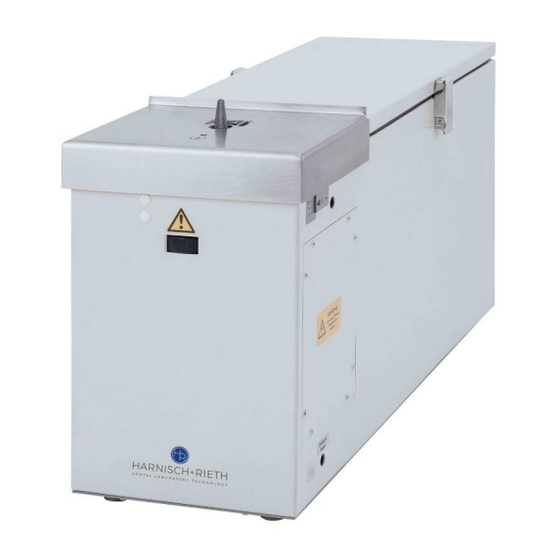

1 Sicherheit 1.1 Bestimmungsgemäße Verwendung Der Zahnkranz-Modellschleifer G-F 318 wird in Dentallabors eingesetzt und ist zum Anschleifen von Zahnkränzen geeignet. Dieses Gerät ist ausschließlich zum Fräsen in Gips oder ähnlichen Materialien vorgesehen. Die Filteranlage ist mit einem Filter der Staubklasse M nach DIN EN 60335-2-69 (maximaler Durchlassgrad <... -
Seite 4: Inbetriebnahme
Bedeutet: Warnung vor einer Gefahrenstelle (Dokumentation beachten). Dieses Zeichen ist vorne am Gerät, aufgrund des rotierenden Fräsers, angebracht. 2 Inbetriebnahme 2.1 Auspacken 1. Karton auf eine ebene Fläche stellen. 2. Oberes Verpackungsmaterial entfernen. 3. Gerät aus der Verpackung herausheben. 4. Überprüfen Sie das Zubehör. −... -
Seite 5: Identifizierung Der Gerätekomponenten
2.2 Identifizierung der Gerätekomponenten Der Zahnkranz-Modellschleifer G-F 318 besteht aus folgenden Hauptelementen: a) Motorfrässpindel mit Zangenspannung und konischem Hartmetallfräser, andere Fräser auf Anfrage. b) Integrierte Absaug- und Filteranlage, bestehend aus schallgedämmtem Motorabsauggebläse, Einwegfilterbeutel und nachgeschalteter Feinstfilterpatrone, mit Abschaltautomatik für die Überwachung der Absaugung. -
Seite 6: Kontrolle Der Filteranlage
Hinweis Den Zahnkranz mit beiden Händen unter mäßigem Druck am rotierenden Fräser (6), gegen die Schnittrichtung, entlangführen. 2.4 Kontrolle der Filteranlage (siehe Abb. 1 Seite 4) 1. Gerät am Hauptschalter ausschalten und Netzstecker ziehen. 2. Deckel (1), (8) u. (9) entfernen. 3. -
Seite 7: Abschaltautomatik
3.2 Abschaltautomatik (siehe Abb. 1 Seite 3) Hinweis Sobald die max. zulässige Füllung des Einwegfilterbeutels (3) erreicht ist, spricht über einen Unterdruckschalter die Abschaltautomatik an. Die Absaugung und der Antrieb des Fräsers (6) wird abgeschaltet. − Der Einwegfilterbeutel (3) muß ausgetauscht werden, siehe Abschnitt „3.3“. Hinweis Schaltet das Gerät durch die Abschaltautomatik ab, so kann durch Aus- und wieder Ein-Schalten und Abklopfen des Einwegfilterbeutels (3) noch einige Zeit ohne Austausch des Einwegfilterbeutels gearbeitet... -
Seite 8: Austauschen, Bzw. Trockenreinigen Der Feinstfilterpatrone
3.4 Austauschen, bzw. Trockenreinigen der Feinstfilterpatrone (siehe Abb. 1 Seite 4) Hinweis Nach ca. dreimaligem Austausch des Filterbeutels (3) sollte auch die Feinstfilterpatrone (11) entnommen und ausgetauscht, bzw. trocken gereinigt werden! 1. Verbindung des Gerätes zum Netz unterbrechen (Netzstecker ziehen!) 2. -
Seite 9: Reinigen/Wartung
Abb. 3: Ansicht von vorne rechts und von vorne mit Schnitt 6 Fräser 21 Absaugkanal 16 Arbeitsplatte (verstellbar) 22 Überwurfmutter SW 19 17 Höhenverstelleinrichtung (Stellrad) 23 Öffnung für Kunststoffstopfen 18 Kreuzschlitz-Senkschraube 24 Blockierstift 19 Rohrsteckschlüssel SW 19 25 O-Ring auf dem Blockierstift 20 O-Ring auf dem Fräserschaft 26 Querknebel Ø... -
Seite 10: Elektrische Absicherung
5 Elektrische Absicherung − Das Gerät ist mit den zwei Hauptsicherungen (14) abgesichert. 14 2x Hauptsicherung 10 A/T 18 Netzanschluß-Gerätestecker Abb. 4: Elektrische Absicherung 6 Technische Daten Bezeichnung der Maschine Zahnkranz-Modellschleifer Maschinen-Typ G-F 318 Abmessungen Breite 180 mm, Tiefe 520 mm, Höhe 280 mm Elektr.-Anschluß... -
Seite 11: Garantiebedingungen
Anleitung eingesteckt) per Fax oder Brief (Fensterumschlag) an uns einzusenden. --------------------------------------------------------------------------------------------------------------------------- ---- für Fensterumschlag hier falten Bezeichnung Zahnkranz-Modellschleifer der Maschine: G-F 318 Maschinen-Typ: Maschinen-Nr.: Kaufdatum: Duplikat Händler/Depot: Garantie-Rückschein Absender: Maschinenbau Harnisch+Rieth GmbH & Co. Postfach 1260 Datum/Unterschrift: 73644 Winterbach Seite | 10... -
Seite 12: Eg-Konformitäts-Erklärung
Hiermit erklären wir, daß die nachfolgend bezeichnete Maschine aufgrund Ihrer Konzipierung und Bauart den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Name des Herstellers Harnisch+Rieth Adresse des Herstellers Küferstraße 14-16, 73650 Winterbach Bezeichnung der Maschine 3.
