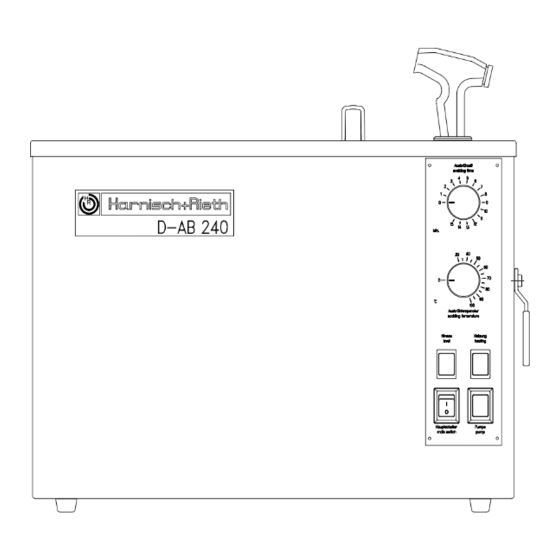

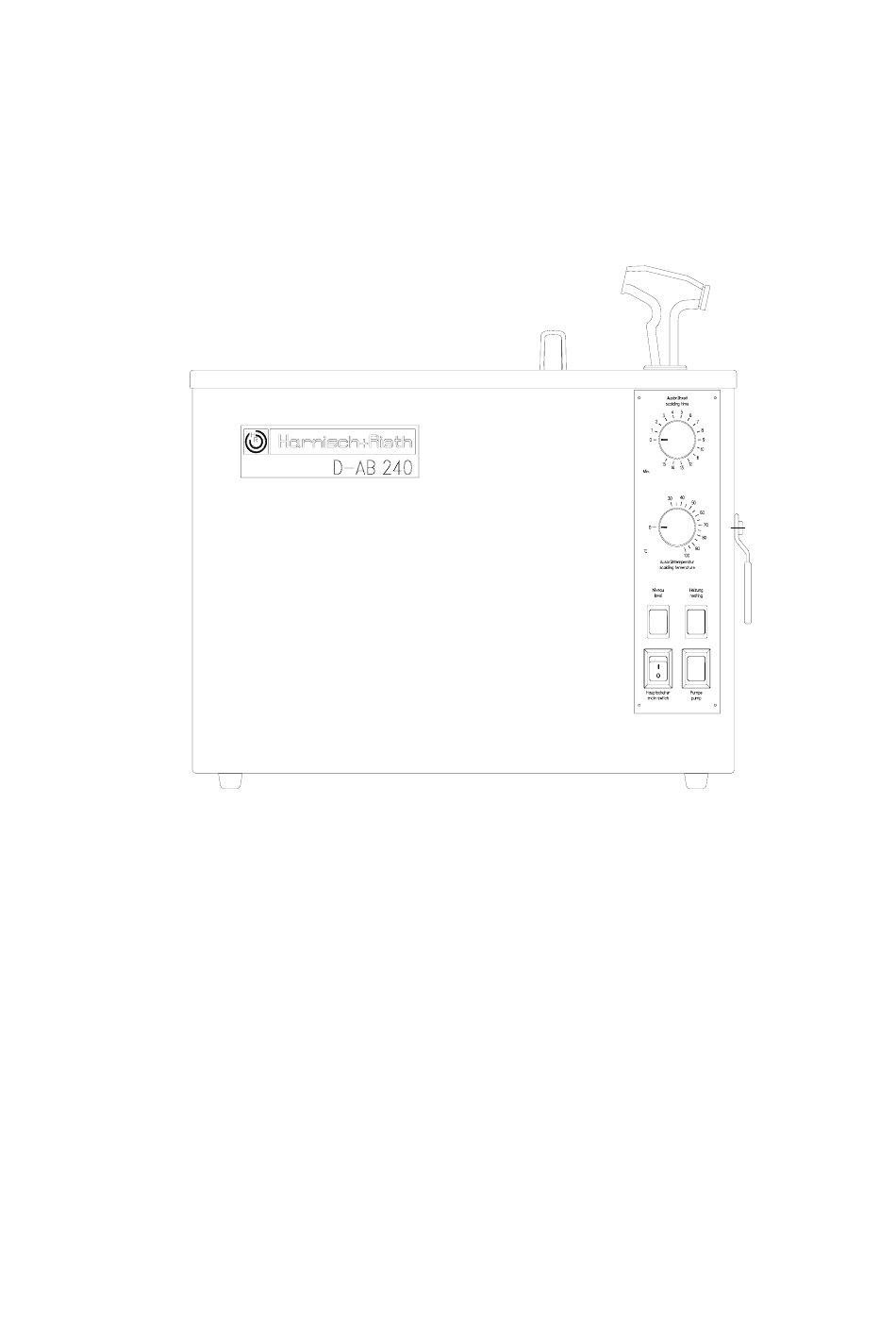

- Seite 1 Betriebsanleitung Bezeichnung der Maschine: Wachsausbrühgerät Maschinen-Typ: D-AB 240 Maschinen-Nr.: ......Für künftige Verwendung aufbewahren!
-
Seite 2: Inhaltsverzeichnis
3.4 Ausbrühen.................... 10 3.5 Sprühen mit der Handbrause............... 11 4 Reinigen/Wartung ..................12 4.1 Austausch der Ausbrühflüssigkeit............12 4.2 Entkalkung des Gerätes ..............13 4.3 Wartung....................13 5 Garantiebedingungen ................. 14 6 EG-Konformitäts-Erklärung................ 15 D-AB 240 - 24.02.2002 / Vers.: 1... -
Seite 3: Sicherheit
1 Sicherheit 1.1 Bestimmungsgemäße Verwendung Das Wachsausbrühgerät D-AB 240 wird in Dentallabors eingesetzt und ist zum Ausbrühen von Küvettenhälften vorgesehen. Als Ausbrühflüssigkeit darf nur Wasser mit Wachslöser verwendet werden. Eigenmächtige Umbauten und Veränderungen sind aus Sicherheitsgründen nicht zulässig! Die in dieser Betriebsanleitung vorgeschriebenen Betriebs- u. Wartungs- bedingungen müssen eingehalten werden. -
Seite 4: Sicherheitsmaßnahmen Am Aufstellort
Weist auf Anwendungstips und andere besonders nützliche Informationen hin. Achtung Weist auf eine Bedienung oder Handhabung hin, die bei Nichtbeachtung zu Störungen, Beschädigungen oder auch anderen Problemen führen kann. Gefahr Weist auf gefährliche Situationen hin, die zu Verletzungen führen können. D-AB 240 - 24.02.2002 / Vers.: 1... -
Seite 5: Inbetriebnahme
− 6x Küvettenkörbe........Nr. 240 00 537 (1 Küvettenkorb) − 1 Meßbecher (Wachslöserdosierung)..Nr. 240 00 543 − 1 Filtermatte (eingebaut)......Nr. 240 00 517 (Nummer für 10 Stück-Packung) − weiteres Zubehör, siehe Lieferschein D-AB 240 - 24.02.2002 / Vers.: 1... -
Seite 6: Identifizierung Und Beschreibung Der Gerätekomponenten
2.3 Identifizierung und Beschreibung der Gerätekomponenten Das Ausbrühgerät D-AB 240 besteht aus folgenden Hauptelementen: a) Dichtungsfreie Eintauchpumpe in Bronzeausführung mit Überlastschutz. b) Heizung: Hauptheizelement in der Ausbrühwanne. Nebenheizelement unter dem Pumpenbehälter. c) Wassermangel-Abschalteinrichtung zum Schutz der Heizelemente. 1 Sprührohr 2 Lochdeckel 3 Überwurfmutter für... -
Seite 7: Ablauf Der Inbetriebnahme
Wasser mit Wachslöser nachzufüllen, siehe Abschnitt „3.1 Einfüllen der Ausbrühflüssigkeit“. Kontrolle: Um die Funktion des Niveau-Sensors zu überprüfen, Gerät seitlich anheben, um so den Wasserpegel am Sensor-Deckel zu senken, bzw. zu heben. Das Schalten (Klicken) des Heizungs-Schützes ist hörbar. D-AB 240 - 24.02.2002 / Vers.: 1... -
Seite 8: Bedienung
10. Filtereinsatz einbauen, wobei die drei überstehenden Filtermattenränder nach oben umgeschlagen, siehe Abb. 3 u. 4 Seite 10, an den Behälterwänden anliegen müssen. 11. Sprührohr einsetzen und Überwurfmutter (3) von Hand anziehen. 12. Lochdeckel (2) zuklappen. D-AB 240 - 24.02.2002 / Vers.: 1... -
Seite 9: Mischungsverhältnis Der Ausbrühflüssigkeit
Das Mischungsverhältnis der Ausbrühflüssigkeit ist, 25 ccm „WL 104“ auf 1 Gerätefüllung Wasser (ca. 14 Ltr.). Den beigefügten Meßbecher zur Erstellung der korrekten Mischung ver- wenden. Hinweis Kalkablagerungen Gerät vermeiden sollte möglichst entmineralisiertes Wasser verwendet werden. Entkalkung siehe „4.2 Entkalkung des Gerätes“. D-AB 240 - 24.02.2002 / Vers.: 1... -
Seite 10: Ersetzen (Einsetzen) Der Filtermatte
Luftspalt, siehe Abb. 4, entweichen können muß, da sonst der Durchfluß der Ausbrühflüssigkeit durch den Filtereinsatz gehemmt wird. Filtermatte oberes Filterlochblech unteres Filterlochblech Verbindungs- stifte Seite A Seite C Filtermatte Filtermatte aufdrücken aufdrücken Durch seitliches Verschieben sichern! Abb. 2: Zusammenbau des Filtereinsatzes D-AB 240 - 24.02.2002 / Vers.: 1... -
Seite 11: Ausbrühen
„Heizungs“-Kontrolleuchte (8) leuchtet grün auf. Die Ausbrüh- flüssigkeit wird aufgeheizt. Wird das Gerät kalt in Betrieb genommen, so kann die Pumpe erst nach Erreichen einer Wassertemperatur im Pumpen-Gehäuse von ca. 60 °C aktiviert werden. D-AB 240 - 24.02.2002 / Vers.: 1... -
Seite 12: Sprühen Mit Der Handbrause
Die Stärke des Sprühstrahls kann am Wählhebel (9) im Endbereich der Wählhebelstellung „Handbrause“ nach Belieben eingestellt werden. Ist die „Zeit“-Uhr abgelaufen, so wird auch die Pumpe abgeschaltet. Um erneut zu beginnen ist Punkt 2 nocheinmal durchzuführen. D-AB 240 - 24.02.2002 / Vers.: 1... -
Seite 13: Reinigen/Wartung
Abschnitt „3.3 Ersetzen (einsetzen) der Filtermatte“. Ausbrühwanne vorreinigen. Alte Ausbrühflüssigkeit am Ablaßhahn (17) ablassen. Ausbrühwanne nachreinigen. Nachfilterpatrone (13) herausdrehen und ggf. heiß reinigen. Das Gerät mit neuer Ausbrühflüssigkeit befüllen, siehe Abschnitt „3.1 Einfüllen der Ausbrühflüssigkeit“. D-AB 240 - 24.02.2002 / Vers.: 1... -
Seite 14: Entkalkung Des Gerätes
Wasser mit Entkalker am Ablaßhahn (17) ablassen. Das Gerät mit neuer Ausbrühflüssigkeit befüllen, siehe Abschnitt „3.1 Einfüllen der Ausbrühflüssigkeit“. 4.3 Wartung Außer dem Wechsel der Filtermatte, der Reinigung sowie der Entkalkung bedarf das Gerät keiner weiteren Wartung. D-AB 240 - 24.02.2002 / Vers.: 1... -
Seite 15: Garantiebedingungen
Garantie-Rückschein (vorne in dieser Anleitung eingesteckt) per Fax oder Brief (Fensterumschlag) an uns einzusenden. Fax-Nr.: 07181/73139 ----------------------- ----------------------- ---------------------- ---------------------- ------------------- ---- für Fensterumschlag hier falten Bezeichnung Wachsausbrühgerät der Maschine: D-AB 240 Duplikat Maschinen-Typ: Garantie-Rückschein Maschinen-Nr.: Kaufdatum: Händler/Depot: Maschinenbau Harnisch+Rieth GmbH & Co. Postfach 1260 Absender: 73644 Winterbach Datum/Unterschrift:... -
Seite 16: Eg-Konformitäts-Erklärung
Funk-Entstörung von elektrischen Betriebsmitteln und Anlagen. DIN EN 55 104 Elektromagnetische Verträglichkeit, Störfestigkeitsanforderungen (Kategorie I). Eine Technische Dokumentation ist vorhanden. Die zur Maschine gehörende Betriebsanleitung liegt vor. Leiter der Qualitätskontrolle Winterbach, 06. September 1995 D-AB 240 - 24.02.2002 / Vers.: 1...
