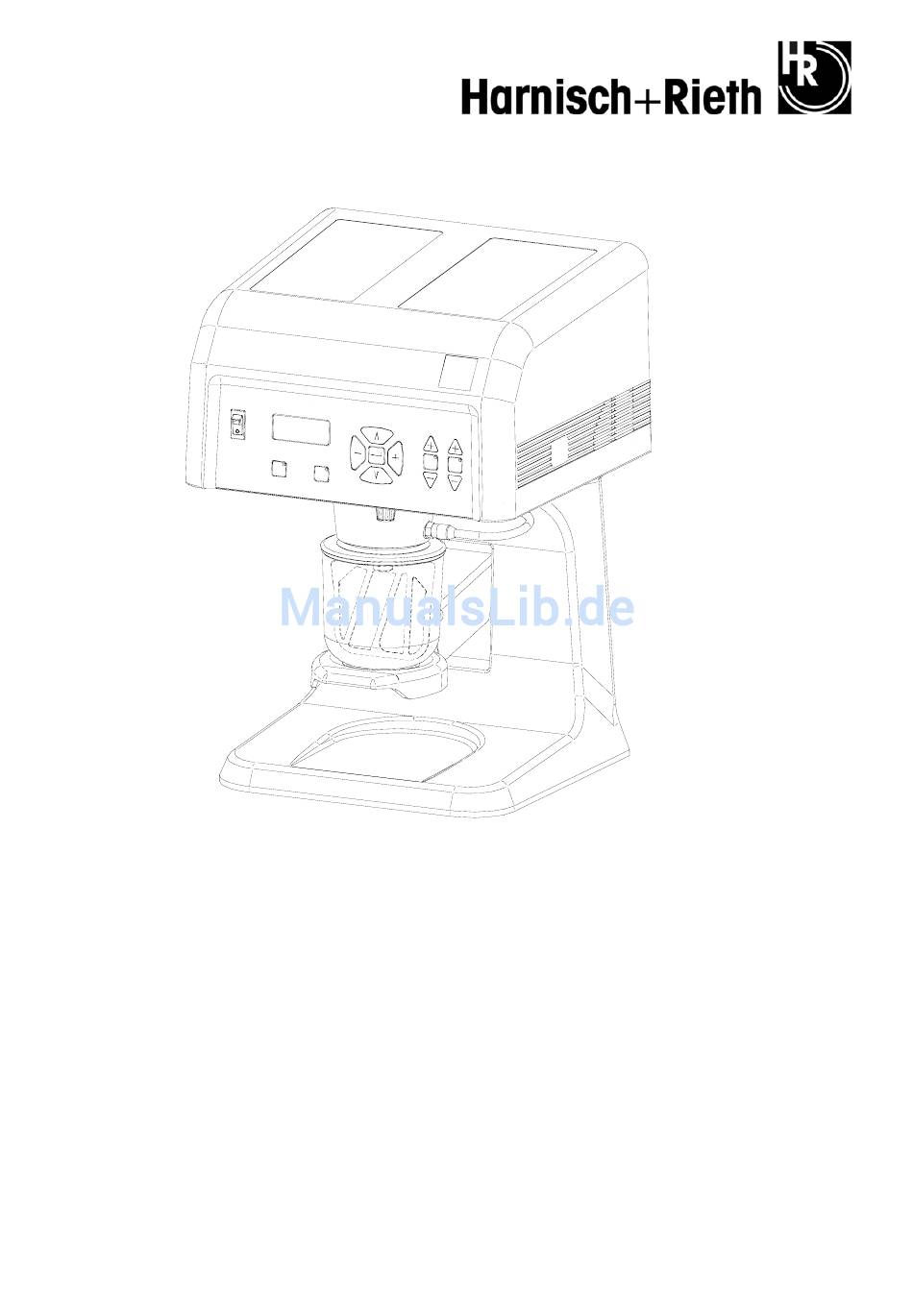

Betriebsanleitung
Bezeichnung der Maschine:
Maschinen-Typ:
Maschinen-Nr.:
Für künftige Verwendung aufbewahren!

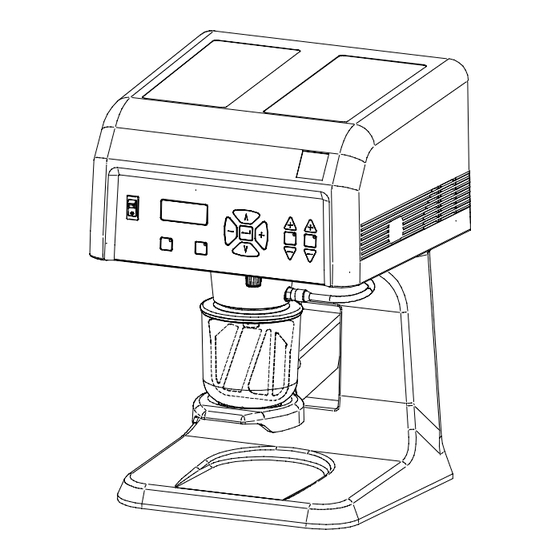

Vakuum-Mischgerät
D-VM 16
...........................
Maschinenbau
Werkzeuge
Laborgeräte
Hausanschrift:
Harnisch+Rieth
GmbH & Co. KG
Küferstr. 14 - 16
D-73650 Winterbach
Telefon
+49 7181 / 96 78-0
Telefax
+49 7181 / 7 31 39
+49 7181 / 96 78-17
E-mail:
info@hr-dental.de
http://www.hr-dental.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für harnisch+rieth D-VM 16
Inhaltszusammenfassung für harnisch+rieth D-VM 16
- Seite 1 Maschinenbau Werkzeuge Laborgeräte Betriebsanleitung Bezeichnung der Maschine: Vakuum-Mischgerät Maschinen-Typ: D-VM 16 Hausanschrift: Maschinen-Nr.: ......Harnisch+Rieth GmbH & Co. KG Küferstr. 14 - 16 D-73650 Winterbach Für künftige Verwendung aufbewahren! Telefon +49 7181 / 96 78-0 Telefax +49 7181 / 7 31 39...
-
Seite 2: Inhaltsverzeichnis
5.3 Sintermetallfilter für Vakuumkontrolle............13 Elektrische Absicherung ................... 13 Bohrplan für Wandbefestigungsplatte (Wandgerät)........14 Ersatzteile und Zubehör für das Vakuum-Mischgerät D-VM 16T ....15 Garantiebedingungen ..................17 10 EG-Konformitäts-Erklärung ................18 D-VM 16 –ab SN 2114115 - 02.07.13 / Vers.: 3, Prozessor PIC18F4520... -
Seite 3: Sicherheit
1 Sicherheit 1.1 Bestimmungsgemäße Verwendung Das Vakuum-Mischgerät D-VM 16 wird in Dentallabors eingesetzt zum Anmischen von Gips und Ein- bettmassen unter Vakuumbedingungen. Eigenmächtige Umbauten und Veränderungen sind aus Sicherheitsgründen nicht zulässig! Die in dieser Betriebsanleitung vorgeschriebenen Betriebs- und Wartungsbedingungen müssen ein- gehalten werden. -
Seite 4: Inbetriebnahme
Mischbecher. Beim Hochheben werden die Rührwerks-Kupplungsteile ineinan- dergeführt und gekoppelt. Gleichzeitig wird der Mischbecher an die Dichtflächen gedrückt und auch ohne Vakuum gehalten. Der Arbeitsablauf kann automatisch oder manuell abgefahren wer- den. D-VM 16 –ab SN 2114115 - 02.07.13 / Vers.: 3, Prozessor PIC18F4520... - Seite 5 Gerätefuß (Tischgerät) Blende Saugschlauch Flansch Mischbecher Hebetisch Wandbefestigungsplatte (Wandgerät) Sicherungsschraube Dichtung Netzanschlusskabel Sicherungen Überlastschutzschalter (12A) Feinstfiltergehäuse Kontaktstift Sintermetallfilter Unterdruckregler Abb. 2 Ausführung: Tischgerät Abb. 3 Basisgerät Ansicht von unten D-VM 16 –ab SN 2114115 - 02.07.13 / Vers.: 3, Prozessor PIC18F4520...
-
Seite 6: Sicherheitsmaßnahmen Am Aufstellort
Transportsicherungs-Platte durch Herausdrehen der drei Innensechskant-Schrauben M6 (SW 5 mm) entfernen und aufbewahren. Gerät an das Netz (230 V/50 Hz) anschließen. Hauptschalter (30) einschalten; Kontrollleuchte leuchtet grün, siehe Abb. Seite 6. D-VM 16 –ab SN 2114115 - 02.07.13 / Vers.: 3, Prozessor PIC18F4520... -
Seite 7: Beschreibung Der Befehlskomponenten
3 Beschreibung der Befehlskomponenten Einstellbereich Einstellbereich "A" "B" D-VM 16 Prog.Standard Zeit 020 sek Vakuum 970 mbar Filtertest VAC. MIX. Hauptschalter main switch START STOP Harnisch+Rieth Abb. 8 Blende D-VM 16 –ab SN 2114115 - 02.07.13 / Vers.: 3, Prozessor PIC18F4520... -
Seite 8: Funktion Der Einstelltasten, „Bereich A", Für Den Ablauf Des Standardprogramms
Nur bei aktivierten Taste „VAC“ (50), die dabei grün leuchtet – kann mittels der Taste „–“ (49) die Vakuumzeit verringert werden. 50 Taste „VAC“(50)- damit wird die Vakuumpumpe EIN und AUS- geschaltet. Die LED-grün leuchtet bzw. ist erloschen. D-VM 16 –ab SN 2114115 - 02.07.13 / Vers.: 3, Prozessor PIC18F4520... -
Seite 9: Bedienung
Sonderdeckel für 600 ml Becher..............Bestell-Nr.: 32035 Sonderdeckel für 1000 ml Becher.............. Bestell-Nr.: 32039 4.1.2 Vakuum mit Zeitvorgabe erzeugen (siehe Abb. 12 Seite 8) MIX. VAC. Abb. 12 Einstelltasten für den Manuellen Ablauf D-VM 16 –ab SN 2114115 - 02.07.13 / Vers.: 3, Prozessor PIC18F4520... -
Seite 10: Rühren Nach Zeitvorgabe (Ohne Vakuum)
Vakuum 000 mbar Anzeige nach dem Aufhören des Anzeige direkt nach dem Ablauf Eingestellte Rührzeit Signaltons (nach Ablauf der Rühr- der Rührzeit zeit) Abb. 15 Anzeige im Display D-VM 16 –ab SN 2114115 - 02.07.13 / Vers.: 3, Prozessor PIC18F4520... -
Seite 11: Beliebiger Ablauf Manuell
Hinweis Mit der „Start“-Taste (34) wird das Standardprogramm gestartet und mit der „Stop“-Taste (35) beendet bzw. abgebrochen. Ist das Standardprogramm ausgewählt, so reagieren die Tasten „VAC“ (50) und „MIX“ (47) nicht und haben keine Funktion. D-VM 16 –ab SN 2114115 - 02.07.13 / Vers.: 3, Prozessor PIC18F4520... -
Seite 12: Automatisches Anrühren Im Standardprogramm
Mittels Cursortasten (41) oder (42) den Cursor in Zeile 2 (Zeit) platzieren. Mittels der Tasten (38) „+“ bzw. (37) „-„ den gewünschten Zeitwert eingeben. Taste (36) „ “betätigen um die neue Mischzeit zu speichern. D-VM 16 –ab SN 2114115 - 02.07.13 / Vers.: 3, Prozessor PIC18F4520... -
Seite 13: Reinigen/Wartung
Kontaktstift (20) und Führung (24) säubern und leichtgängig machen. Trocken wieder einbauen. Sili- konschutzkappe (22) erneuern. Abb. 19 Kontaktstift mit Silikonschutzkappe und Sintermetallfilter 20 Kontaktstift 22 Silikonschutzkappe 21 Sintermetallfilter 24 Führung für Kontaktstift D-VM 16 –ab SN 2114115 - 02.07.13 / Vers.: 3, Prozessor PIC18F4520... -
Seite 14: Sintermetallfilter Für Vakuumkontrolle
Der Rührmotor ist mit einem Überlastschutzschalter (17) (1,2 A) abgesichert. − Zugang zur Elektrik durch Abnahme der Gerätehaube (1). Gefahr Vor Abnahme der Haube (1) das Gerät ausschalten und den Netzstecker ziehen. D-VM 16 –ab SN 2114115 - 02.07.13 / Vers.: 3, Prozessor PIC18F4520... -
Seite 15: Bohrplan Für Wandbefestigungsplatte (Wandgerät)
4x Bohrung für Wandbefestigung Ø 8.5 mm. Es ist auf jeder Seite mindestens eine Bohrung zu verwenden! 2x Bohrungen für Wandbefestigung Ø 8.5 mm mindestens eine Bohrung verwenden Abb. 22 Bohrplan für Wandbefestigungsplatte (Wandgerät) D-VM 16 –ab SN 2114115 - 02.07.13 / Vers.: 3, Prozessor PIC18F4520... -
Seite 16: Ersatzteile Und Zubehör Für Das Vakuum-Mischgerät D-Vm 16T
42002 Saugluftfilter(Feinstf.-Einheit) D-VM 16 42022 Ansaugschlauch kpl. mit Vorfilter DVM16T/W+DVM18T/W , ab 2103424 + 2103276, Skizze 112.1 42031 Vorfilter D-VM 16 42033 Sintermetallfilter konisch D-VM 16 mit Dichtung D-VM 16 –ab SN 2114115 - 02.07.13 / Vers.: 3, Prozessor PIC18F4520... - Seite 17 86012 Drossel Zg. 208.4 Zeichn.-Nr.: D-VM16.208.4 f. DVM16T/W Skizze 075.1 86030 Mitnehmerstift für Gleithülse D-VM16T/W 86066 Gleithülse poliert, m. 2 Mitnehmer- stiften für DVM10 / DVM16 Zeichn.-Nr.: D-VM16.205.4 D-VM 16 –ab SN 2114115 - 02.07.13 / Vers.: 3, Prozessor PIC18F4520...
-
Seite 18: Garantiebedingungen
Rückschein (vorne in dieser Anleitung eingesteckt) per Fax oder Brief (Fensterumschlag) an uns einzusenden. Fax-Nr.: 0 71 81/ 73 13 9 ------------------------- ------------------------- -------------------------- ------------------------- -------------- für Fensterumschlag hier falten-------------- Bezeichnung Vakkum-Mischgerät der Maschine: D-VM16 Maschinen-Typ: Garantie-Rückschein Maschinen-Nr.: Kaufdatum: Händler/Depot: Harnisch+Rieth GmbH & Co. Maschinenbau Postfach 1260 Absender: 73644 Winterbach Datum/Unterschrift:... -
Seite 19: Eg-Konformitäts-Erklärung
Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund Ihrer Konzipierung und Bauart den grundlegenden Sicherheits- und Gesundheitsanforderungen der aufgeführten EG- Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. : Harnisch+Rieth Name des Herstellers : Küferstraße 14-16, 73650 Winterbach Adresse des Herstellers : Vakuum-Mischgerät...
