Montage- und Betriebsvorschrift
KAPITEL 1
®
SILENTBOX

SB EC ...

SCHNELLÜBERSICHT
EC-Radial-Rohrventilatoren – SilentBox

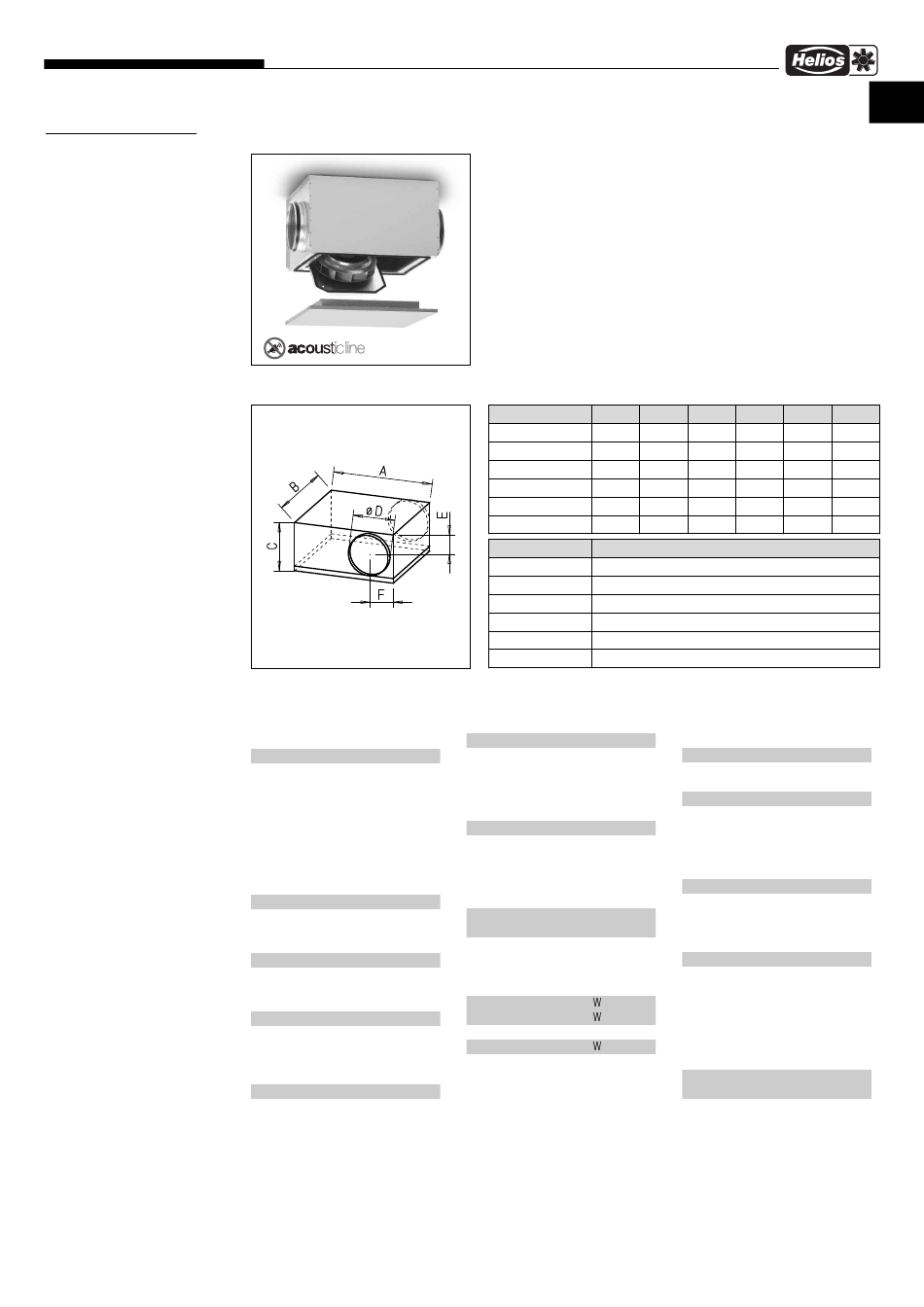

1.0 SilentBox SB EC ... Typenübersicht
1.1

Abmessungen

Baureihe SB EC ...
Maße in mm
1.2
Zubehör für SB EC ...
Flexible-Verbindungs-
manschette
Type FM..
Inklusive 2 St. Schlauchschellen;
zur Montage zwischen Ventilator
und Rohrsystem. Unterbindet
Körperschallübertragungen und
überbrückt Montagetoleranzen.
Für saug- und druckseitigen Ein-
satz zwei Stück erforderlich.
Rohrverschlussklappe
Type RSKK..
Selbsttätig, aus Kunststoff.
Außenwandverschlussklappe
Type VK..
Selbsttätig aus Kunststoff, weiß.
Außenwandabdeckgitter
Type G 160 Best.-Nr. 0893
Aus Kunststoff, weiß.
Nur für SB EC 125 und SB EC 160
Außenwandabdeckgitter
Type RAG..
Zur Abdeckung von Luftein- und
Luftaustrittsöffnungen an Fassa-
den. Aus Kunststoff, hellgrau
Nur für Typen SB EC 200 - 400
®
SB EC ...
SilentBox – EC-Radialrohrventilator
mit stufenloser Drehzahlsteuerung und
einem energieeffizienten Laufrad mit rück-
wärts gekrümmten Schaufeln
Baureihen
SB EC 125
SB EC 160
SB EC 200
SB EC 250
SB EC 315
SB EC 400
A
SB EC 125 434
SB EC 160 434
SB EC 200 491
SB EC 250 527
SB EC 315 639
SB EC 400 710
Ausschwenkmaß der Motor-Laufrad-Einheit
SB EC 125
SB EC 160
SB EC 200
SB EC 250
SB EC 315
SB EC 400
Schutzgitter
Type SGR..
Zur saug- und druckseitigen Mon-
tage. Aus pulverbeschichtetem
Stahldraht.
Flexibler Telefonie-Schalldämpfer
Type FSD..
Aus Aluminiumrohr mit beidseitigen
Steckstutzen. Schalldämmpackung
50 mm stark, Baulänge 1 m.
Luftfilter-Box
LFBR.. G4
LFBR.. F7
Luftfilter mit großer Fläche, zum
Einbau in den Rohrverlauf.
Elektro-Heizregister
EHR-R 0,8/.. 0,8 k
EHR-R 1,2/.. 1,2 k
– mit integrierter Temp.-Regelung
EHR-R 0,8/.. TR 0,8 k
Raum- bzw. Kanalfühler (TFK/TFR,
Zubehör) erforderlich.
1
Best.Nr. 9624
Best.Nr. 9625
Best.Nr. 9626
Best.Nr. 9627
Best.Nr. 9628
Best.Nr. 9629
B C D E
460 265 ø125 144
460 265 ø160 152
532 308 ø200 174
580 340 ø250 184
671 456 ø315 236
743 500 ø400 262
–
–
382 mm
422 mm
–
565 mm
Temperatur-Regelsystem
für Elektro-Heizregister EHR-R..
Type EHS Best.-Nr. 5002
Warmwasser-Heizregister
Type WHR..
Kompakter Wärmetauscher zum
Einbau ins Rohrsystem.
Temperatur-Regelsystem
für Warmwasser-Heizregister
Type WHST 300 Best.-Nr. 8817
Universal-Regelsystem EUR EC
Elektronische Regelautomatik
mit 0–10 V DC Regelausgang.
Type EUR EC Best.-Nr. 1347
P.. 10 und P.. 24
Drehzahl-Potentiometer mit den
Zusatzfunktionen Schalter und
LED für Unter- u. Aufputzinstalla-
tion
LED Versorgung 10 V
Type PU 10 Best.-Nr. 1734
Type PA 10 Best.-Nr. 1735
D
F
140
140
165
183
223
258
