2.2 Postavljanje proizvoda

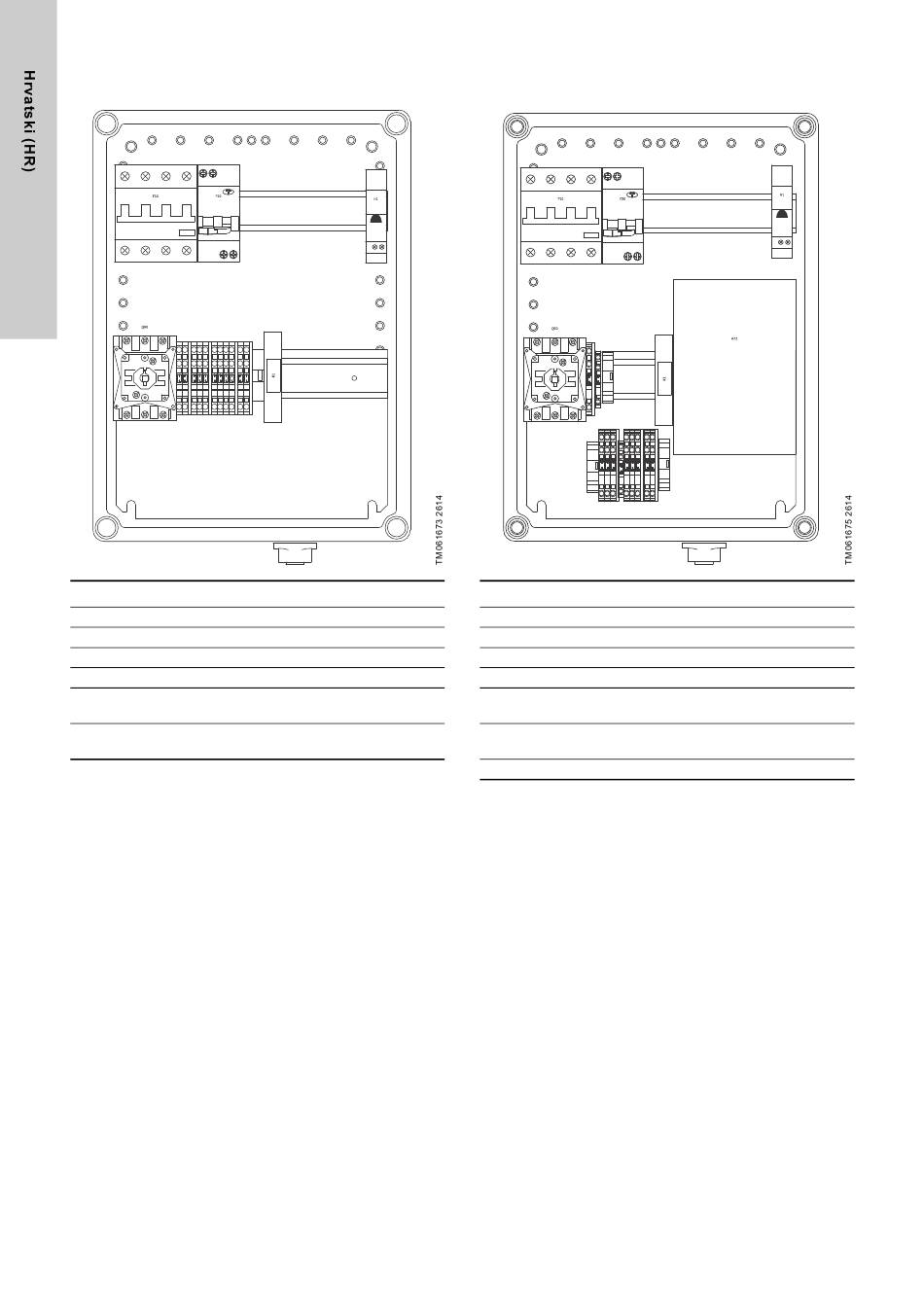

Montaža jedne crpke bez CIU kutije
5 6
1
2
Položaj Opis
1 Kružni prekidač za napajanje
2 Priključna kutija
3 Relej od 230 V
4 Svjetlosni indikator (LED)
Prekidač za zaštitu od dozemnog
5
spoja (16 A)
Prekidač za zaštitu od dozemnog
6
spoja (10 A)
96
4
3
Dijelovi
1
1
1
1
1
1
Montaža jedne crpke sa CIU kutijom
5 6
1
2
Položaj Opis
1 Kružni prekidač za napajanje
2 Priključna kutija
3 Relej od 230 V
4 Svjetlosni indikator (LED)
Prekidač za zaštitu od dozemnog
5
spoja (16 A)
Prekidač za zaštitu od dozemnog
6
spoja (10 A)
7 CIU 902
4
7
3
Dijelovi
1
1
1
1
1
1
1
