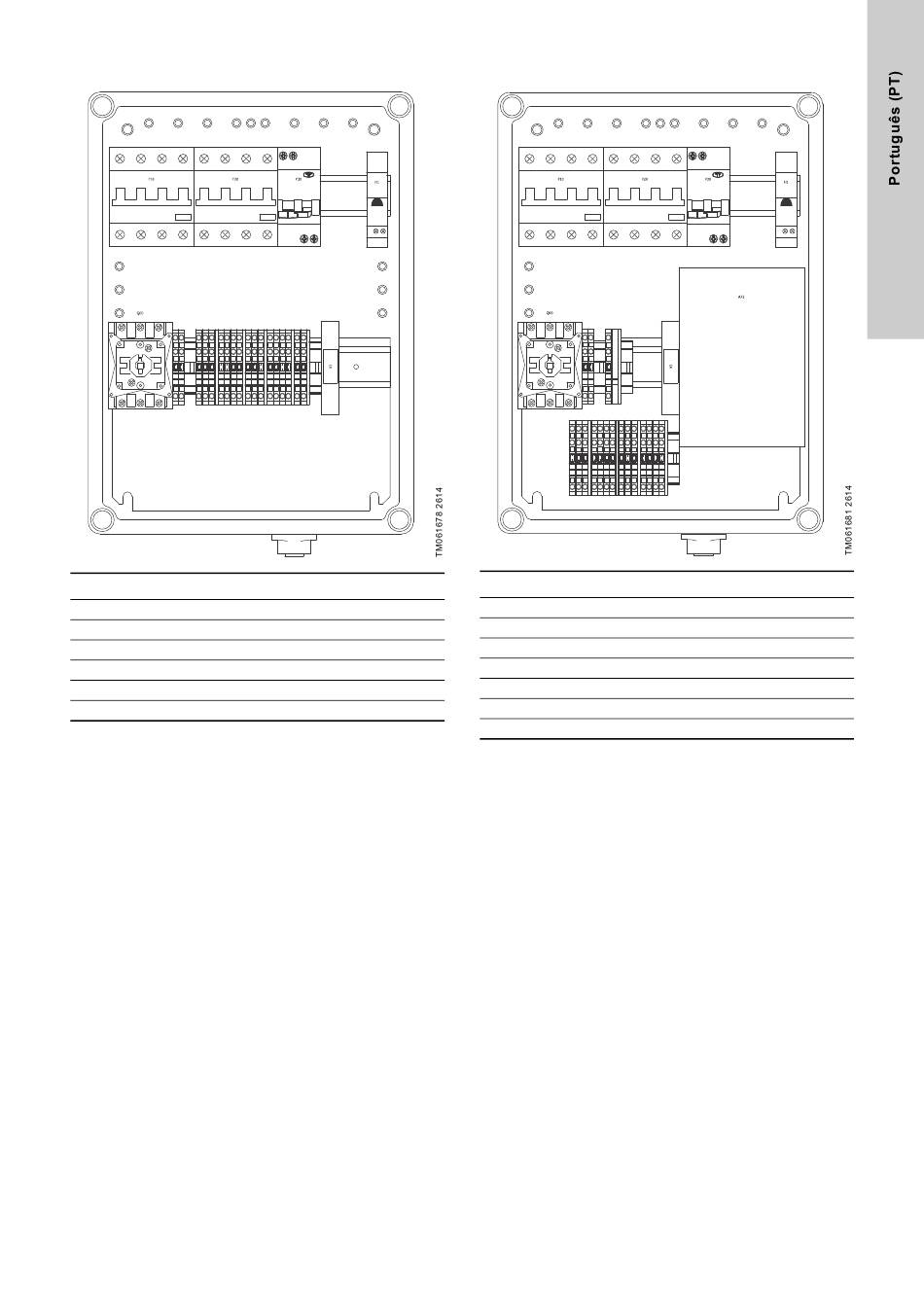

Instalação de duas bombas sem caixa CIU
5 5
1
Posição Descrição
1 Interruptor de alimentação rotativo
2 Caixa de terminais
3 Relé 230 V
4 Indicador luminoso (LED)
5 Disjuntor de fuga à terra (16 A)
6 Disjuntor de fuga à terra (10 A)
6
4
3
2
Peças
1
1
1
1
2
1
Instalação de duas bombas com caixa CIU
5 5
1
2
Posição Descrição
1 Interruptor de alimentação rotativo
2 Caixa de terminais
3 Relé 230 V
4 Indicador luminoso (LED)
5 Disjuntor de fuga à terra (16 A)
6 Disjuntor de fuga à terra (10 A)
7 CIU 902
6
4
7
3
Peças
1
1
1
1
2
1
1
