Grundfos AUTOADAPT Montage- Und Betriebsanleitung Seite 34

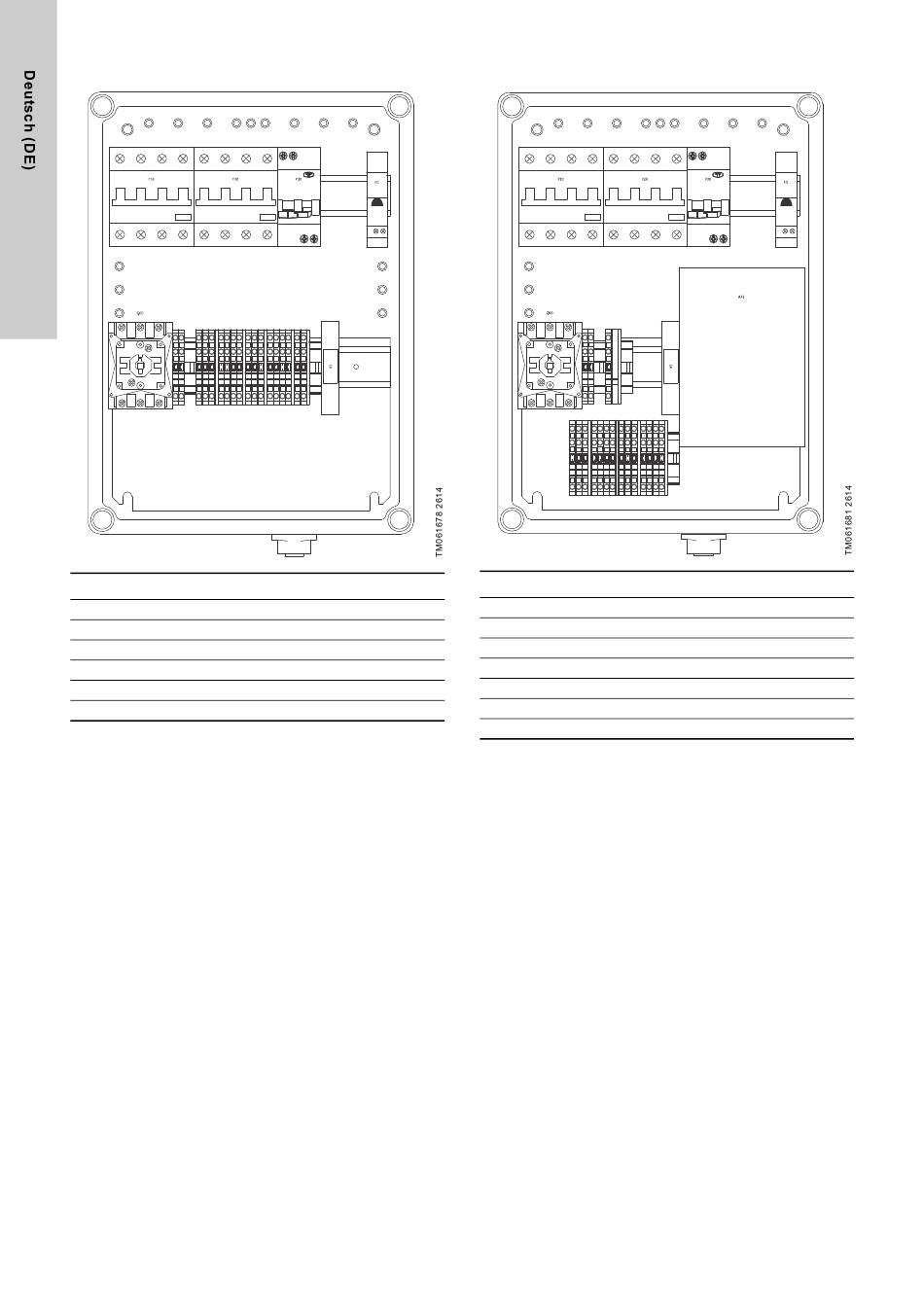

Zwei-Pumpen-Installation ohne CIU-Box
5 5
1
Position Beschreibung
1 Drehbarer Netzschalter
2 Klemmenkasten
3 Relais, 230 V
4 Meldeleuchte (LED)
5 Fehlerspannungsschutzschalter (16 A)
6 Fehlerspannungsschutzschalter (10 A)
34
6
4
3
2
Teile
1
1
1
1
2
1
Zwei-Pumpen-Installation mit CIU-Box
5 5
1
2
Position Beschreibung
1 Drehbarer Netzschalter
2 Klemmenkasten
3 Relais, 230 V
4 Meldeleuchte (LED)
5 Fehlerspannungsschutzschalter (16 A)
6 Fehlerspannungsschutzschalter (10 A)
7 CIU 902
6
4
7
3
Teile
1
1
1
1
2
1
1
