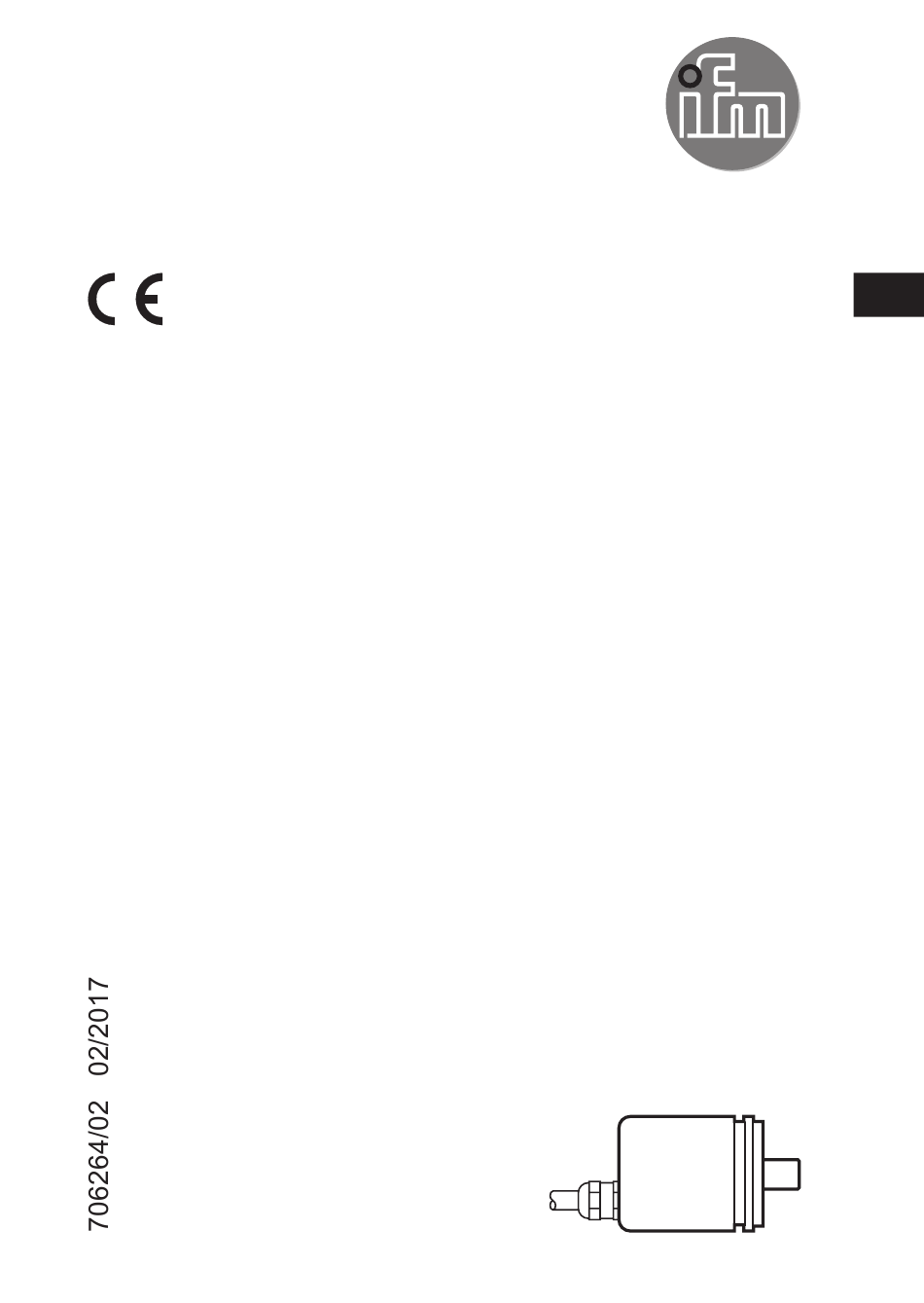

- Seite 1 Bedienungsanleitung Drehgeber Absolute Winkelcodierer RM8x mit SSI-Schnittstelle...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung ������������������������������������������������������������������������������������������ 3 1�1 Verwendete Symbole ������������������������������������������������������������������������� 3 2 Sicherheitshinweise ���������������������������������������������������������������������������������� 3 3 Bestimmungsgemäße Verwendung���������������������������������������������������������� 3 4 Montage���������������������������������������������������������������������������������������������������� 3 4�1 Montage Vollwellengeber (Synchroflansch) ���������������������������������������� 4 4�2 Montage Hohlwellengeber ������������������������������������������������������������������ 5 5 Elektrischer Anschluss������������������������������������������������������������������������������ 5 5�1 Kabelanschluss ����������������������������������������������������������������������������������� 5 5�2 Anschluss bei Standardbelegung �������������������������������������������������������... -
Seite 3: Vorbemerkung
1 Vorbemerkung 1.1 Verwendete Symbole • Eine Handlungsanweisung wird durch „►“ angezeigt. Beispiel: ► Das Gerät wie abgebildet montieren. • Eine Reaktion auf die Handlung wird durch „>“ angezeigt. Beispiel: > Gelbe LED leuchtet. Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� 2 Sicherheitshinweise •... -
Seite 4: 4�1 Montage Vollwellengeber (Synchroflansch)
Achtung: Dieses Produkt entspricht der Norm EN61000-6-4� In Haushaltsumge- bungen kann das Gerät Rundfunkstörungen verursachen. Der Anwender muss gegebenenfalls geeignete Maßnahmen ergreifen, um diese zu vermeiden. 4.1 Montage Vollwellengeber (Synchroflansch) 1: Befestigungswinkel 2: Befestigungsexenter (3 Stück) E60041... -
Seite 5: 4�2 Montage Hohlwellengeber
4.2 Montage Hohlwellengeber ► Wellenklemmring montieren� ► Drehgeber auf die Welle schieben (min� 10 mm) und die Statorkupplung durch 1 Schraube M3 befestigen� ► Schrauben des Wellenklemmrings festziehen� ► Drehgeber und Antrieb durch eine flexible Kupplung verbinden. > Wellen- und Lagerschäden vermeiden. ►... -
Seite 6: 5�2 Anschluss Bei Standardbelegung
► Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Auswerte- elektronik über den Schirm miteinander verbinden und erden. ► Gerät nach Angaben auf dem Typenschild anschließen. 5.2 Anschluss bei Standardbelegung weiß / Pin 3 braun / Pin 1 grün / Pin 2 gelb / Pin 4 grau / Pin 5 rosa / Pin 6... -
Seite 7: 6�1�3 Pegel Der Steuereingänge
Pin 7 wird der aktuelle Positionswert auf Null gesetzt� 7 Wartung, Instandsetzung, Entsorgung Der Betrieb des Gerätes ist wartungsfrei. Eine Instandsetzung des Gerätes ist nicht möglich. Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen� Technische Daten und weitere Informationen unter www�ifm�com...
